Монтаж Балок перекрытия в каркасном Доме.. Устройство несущей системы

Монтаж Балок перекрытия в каркасном Доме.. Устройство несущей системы

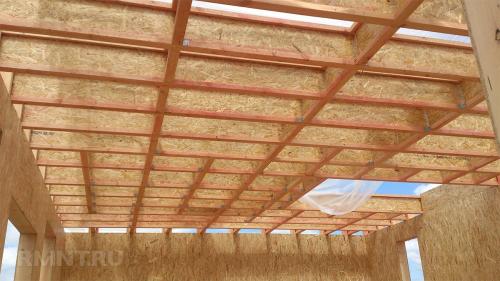

Несущая система перекрытия представлена балками, в качестве которых может использоваться один из следующих конструкционных элементов:

1. Клееная сосновая доска шириной 250–300 мм. Прочность цельной древесины не ставится под сомнение, благодаря чему плотность размещения балок из клееной доски ниже, чем в случае использования других материалов. Недостатки тоже есть: высокая стоимость и ограниченная шестью метрами длина.

1. Деревянные двутавровые балки — в последнее время достаточно распространённый на отечественном рынке материал. Относительно низкая прочность на изгиб компенсируется возможностью более плотного размещения балок, что позволяет сравнительно низкая стоимость двутавра. Основное преимущество — значительная длина балок, позволяющая перекрывать пролёты до 13 метров без сплачиваний. Предпочтение следует отдавать двутавру с полками из ЛВЛ-бруса и ребром из OSB толщиной 10 мм и более.

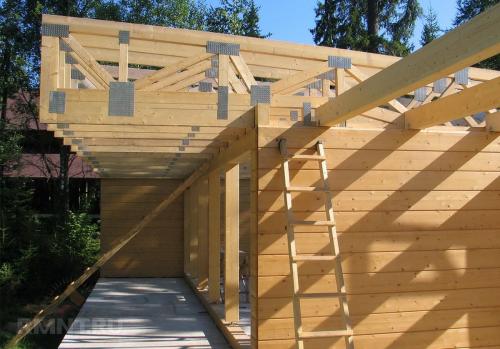

1. Фермы из деревянного бруса могут быть собраны самостоятельно из доступных пиломатериалов. Это наиболее бюджетный вариант балок, при изготовлении которых используется сосновый брус толщиной 50–70 мм. Главный недостаток — сложность расчёта несущей способности , из-за чего требуется обеспечение значительного запаса прочности. Кроме того, на сборку ферм требуется некоторое время, что замедляет процесс строительства.

1. ЛВЛ-брус считается наиболее аутентичным материалом несущей системы финского перекрытия. Преимущества материала: высокая прочность, значительная длина погонажа, устойчивость к огню и органическому поражению, наивысший из приведённых материалов срок службы. Из недостатков наиболее выражены низкая распространённость и высокая стоимость качественного ЛВЛ-бруса.

Помимо основных несущих элементов конструкция перекрытия также включает дополнительные связи, которые выполняют функцию позиционирования балок и удержания их в положении, оптимальном с точки зрения восприятия нагрузок. Если балки выполнены из клееной доски или ЛВЛ-бруса, их скрепляют между собой распорками, выполненными из того же материала. Распорки устанавливают в шахматном порядке, чтобы распределить косвенные нагрузки и облегчить крепление в торец связи через тело балки.

Фермы и двутавры наиболее удобно скреплять горизонтальными вставками из бруса между верхними и нижними поясами. Предварительно фермы выставляют по шагу и выравнивают, затем временно скрепляют досками, проложенными по диагонали в верхней и нижней плоскости перекрытия. Затем устанавливают основные связи и снимают временные распорки. Также распространён вариант конструкции, в котором роль дополнительных связей выполняют настил пола и подшитый черновой потолок, однако такой способ устройства перекрытия технологически более сложен.

Также необходимо уделять внимание узлам сопряжения перекрытия со стеной. Если речь идёт о каменном здании, в стене должен быть образован уступ шириной не менее трети высоты балки. При этом в зданиях, сложенных из газосиликатных блоков, обязательно устройство армопояса для распределения нагрузки от балок. Крепление балок осуществляется с заделкой цементным раствором и кладкой, тепловой мост устраняется обкладкой балок пенополистиролом. Также возможно устройство перекрытия без образования четверти, в таком случае крепление осуществляется через балочные кронштейны специальной формы. В каркасных домах стойки нижнего этажа накрывают массивным брусом, выступающим как опорный ригель для балок перекрытия и стоек верхнего этажа. Крепление балок осуществляется сквозь ригель снизу.

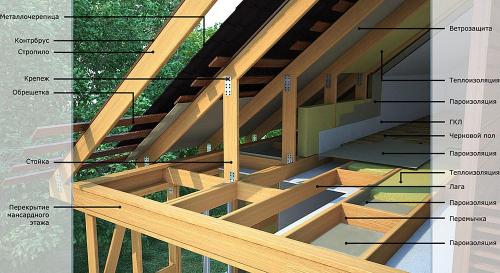

Чердачное перекрытие в каркасном доме. Перекрытия в каркасном доме: виды и требования к ним

Перекрытия в каркасном доме имеют не менее важное значение, чем стены, перегородки и крыша. От того, как они обустроены, во многом зависят теплоизоляционные характеристики жилья, звукоизоляция и комфортабельность помещений. В малоэтажном доме встречается три основных вида перекрытий — половое, чердачное и межэтажное (в,ипроектах).

Требования к перекрытиям в каркасных домах

Назначение любого перекрытия заключается в физическом разделении постройки на уровни. Так, полы отделяют жилые комнаты первого этажа от цоколя, грунта или пространства, которое образуется при использовании свайных фундаментов. Чердачное перекрытие выступает в роли потолков для этих комнат, дополнительно предотвращая теплопотери. Межэтажное перекрытие не только разделяет постройку на уровни, но также служит в роли полов мансарды, полуторного или полноценного второго этажа.

Независимо от назначения к перекрытиям каркасного дома предъявляются следующие требования:

• Конструкция должна обладать достаточной несущей способностью, чтобы выдерживать вес размещаемой мебели, техники и активно передвигающихся жильцов.
• Силовая часть перекрытия должна быть связана с каркасом стен так, чтобы не уменьшалась жёсткость и прочность последнего.
• Перекрытия, используемые для ходьбы, должны быть жёсткими и прочными, чтобы в процессе эксплуатации не проявлялись такие дефекты, как «гуляние», скрип, нарушение геометрии.
• Конструкции должны быть утеплены с применением экологически чистого теплоизоляционного материала.
• Уязвимые к влаге утеплители в перекрытиях должны защищаться от влаги — снаружи ветровлагозащитой, изнутри пароизоляцией.
• Если конструкция разделяет жилые уровни, то она должна обладать высокими звукоизоляционными характеристиками.
• Перекрытие не должно быть слишком тяжёлым.

Чтобы соответствовать всем этим требованиям, перекрытия в каркасных домах сооружаются по одному и тому же принципу. В роли несущей части выступают лаги или балки из 150-й доски. Между ними укладывается теплоизоляционный материал, который закрывается со стороны жилых комнат пароизоляцией. Если конструкция одной стороной ориентирована к неотапливаемому чердаку, грунту или пространству между сваями, то она защищается от продувания и наружной влаги.

Половое перекрытие

Состоит из следующих элементов:

1. Нижняя обвязка фундамента, которая служит основанием для установки половых лаг. Изготавливается из 150-го бруса.
2. Лаги пола. Делаются из доски 150-200 мм, которая устанавливается на ребро с шагом 600 мм, что позволяет без отходов применять стандартные утеплители.
3. Утеплитель — каменная или базальтовая вата толщиной 100-200 мм в зависимости от назначения каркасного дома.
4. Пароизоляция — крепится к лагам поверх утеплителя для защиты последнего от влаги, которая есть в любом жилом помещении.
5. Чистовые полы — по умолчанию шпунтованная доска пола. Также возможны варианты с полусухой стяжкой и листовым основанием под различные виды напольного покрытия.
6. Черновые полы — своеобразная платформа, которая служит основанием для укладки утеплителя.
7. Влаговетрозащита — обычно двухслойная мембрана, которая не пропускает воздух внутрь конструкции, но позволяет влаге выходить наружу.

Если под полами первого этажа каркасного дома находится цокольный этаж, конструкция снизу зашивается не ветрозащитой, а пароизоляционной плёнкой.

Межэтажные перекрытия

Бывают двух основных типов, которые применяются в зависимости от назначения пространства над конструкцией. Если это неотапливаемый чердак, то перекрытие имеет следующее устройство:

1. Несущие балки — укладываются на верхней обвязке стен с шагом 600 мм. Обычно используется доска 150*40 мм.
2. Теплоизоляция — каменная или базальтовая вата максимальной толщины, которая размещается между балками.
3. Пароизоляция — служит для защиты теплоизоляции от влаги, которая в избытке накапливается в жилых помещениях.
4. Потолочная отделка — вагонка по умолчанию, но могут использоваться и любые другие материалы.
5. Гидроизоляция — укладывается поверх утеплителя для его защиты от влаги и конденсата, которые неизбежно будут образовываться на неотапливаемом чердаке.

Если над перекрытием обустраивается жилой уровень — мансарда, полуторный или второй этаж — устройство немного отличается от описанного. В частности, утеплитель можно применять не максимальной толщины, но закрывать пароизоляцией его нужно с обеих сторон. Кроме того, учитывается нагрузка, которую должны выдерживать балки в связи с эксплуатацией второго уровня. Межэтажное перекрытие в двухэтажном или мансардном доме служит также в роли полов для второго уровня, поэтому здесь присутствует чистовая отделка.

Перекрытия в каркасном доме имеют не менее важное значение, чем стены, перегородки и крыша. От того, как они обустроены, во многом зависят теплоизоляционные характеристики жилья, звукоизоляция и комфортабельность помещений.

Виды перекрытий в каркасном доме

• Половое перекрытие
• Чердачное перекрытие
• Межэтажное перекрытие

Назначение любого перекрытия заключается в физическом разделении постройки на уровни. Чердачное перекрытие выступает в роли потолков для этих комнат, дополнительно предотвращая теплопотери.

Требования к перекрытиям каркасного дома

• Крепость
• Теплоизоляция
• Звукоизоляция
• Защита от продувания и наружной влаги

Чтобы соответствовать всем этим требованиям, перекрытия в каркасных домах сооружаются по одному и тому же принципу.

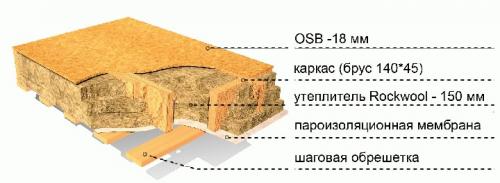

Конструкция чердачного перекрытия

1. Несущая часть - лаги или балки из 150-й доски
2. Теплоизоляционный материал
3. Пароизоляция

Если конструкция одной стороной ориентирована к неотапливаемому чердаку, грунту или пространству между сваями, то она защищается от продувания и наружной влаги.

Конструкция снизу

Если под полами первого этажа каркасного дома находится цокольный этаж, конструкция снизу зашивается не ветрозащитой, а пароизоляционной плёнкой.

Источник: https://doma-na-veka.ru/stati/derevyannye-perekrytiya-v-karkasnom-dome-derevyannye-perekrytiya-v-dome

Устройство межэтажного перекрытия в каркасном доме. Устройство перекрытия каркасного дома

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа :

1. чердачные,
2. межэтажные ,
3. половые .

Перекрытия пола в каркасном доме обеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрыт ия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна, лиственница или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнюю обвязки и фундамент .

Балки перекрытия каркасного дома — это обработанный на два канта круглый брус , лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость.

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий каркасных домов типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок перекрытий .

Расчет нагрузки

Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

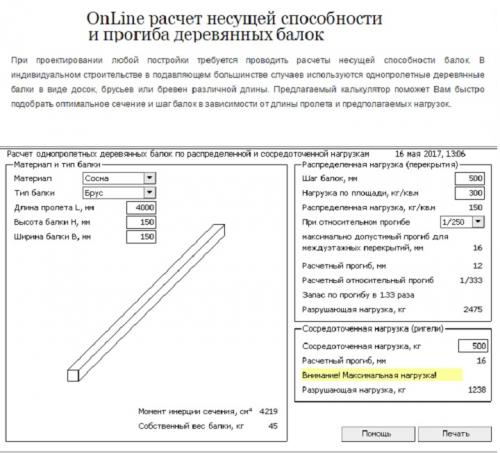

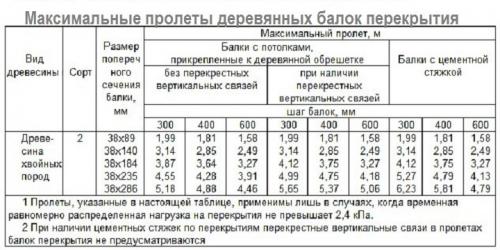

Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

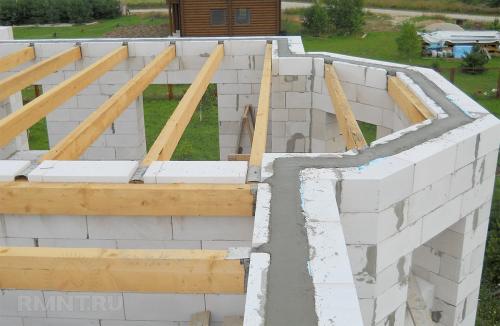

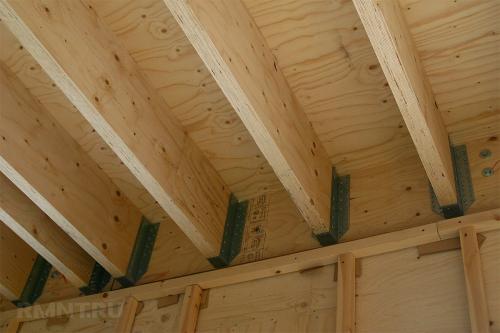

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в брус .

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойками каркаса стен дома.

Цокольное перекрытие каркасного дома. Сборка каркаса перекрытия

Каркас перекрытия состоит из несущих балок, заключенных в раму из торцевых балок, расположенных по периметру перекрытия. Под каркасами несущих стен, в перекрытие закладывают распорные бруски.

Сборка каркаса перекрытия над фундаментом. Цокольное перекрытие

Перед установкой подвальных, цокольных перекрытий , ленту фундамента, бетонную стену покрывают слоем изоляции из битума или рубероида. См. рис.2 и 3.

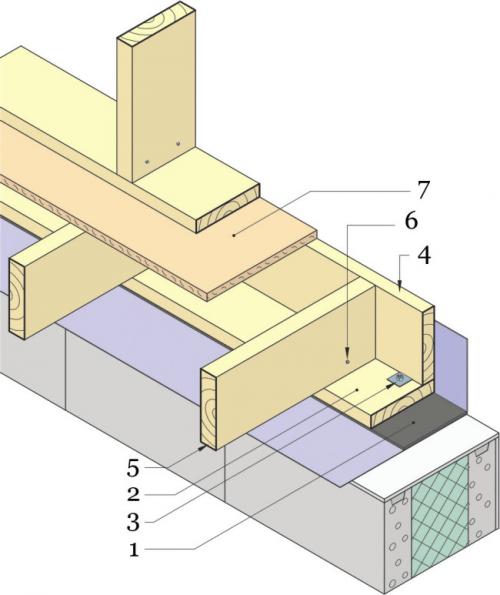

Рис.2. Пример установки цокольного перекрытия на ленту фундамента. (Использование битумной изоляции герметизирует стык между нижней балкой обвязки и лентой фундамента и не дает влаге проникать из бетона фундамента в доски нижней обвязки)

1 – Изоляция из битума или рубероида
2 – Нижняя обвязка
3 – Анкерный болт
4 – Торцевая балка
5 – Несущая балка
6 – Двухточечное гвоздевое крепление несущей балки к нижней обвязке (гвозди 3,5х100 мм с обеих сторон)
7 – Черновой пол, ОСП-22 мм

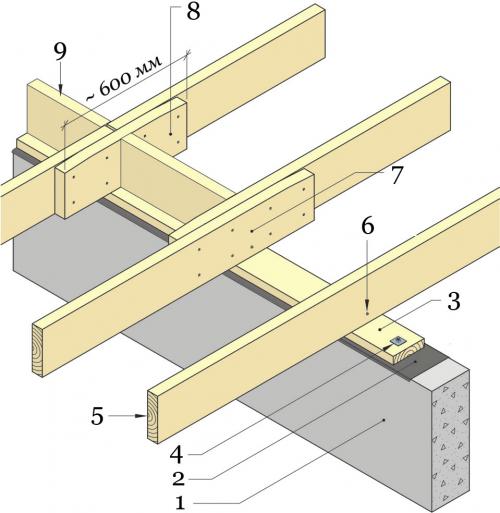

Рис.3.Альтернативный пример установки цокольного перекрытия на среднюю ленту фундамента. (Несущие балки всегда должны крепиться к нижней обвязке, см. п. 6)

1 – Лента фундамента
2 – Изоляция из битума или рубероида
3 – Нижняя обвязка
4 – Анкерный болт
5 – Несущая балка
6 – Двухточечное гвоздевое крепление несущей балки к нижней обвязке (гвозди 3,5х100 мм с обеих сторон)
7 – Соединение балок внахлест
8 – Соединение балок с помощью накладок
9 – Распорный брусок

Затем, поверх битумной, рубероидной изоляции укладывают опорный брус нижней обвязки , предварительно обработанный антисептическим составом. Это позволяет защитить перекрытие первого этажа от гнили и грибка, возникающих из-за избыточной влажности в месте стыка бетона и деревянного перекрытия. Ширина балок нижней обвязки определяется шириной каркаса несущих стен. Иногда балки нижней обвязки укладывают в 2 слоя, это делают для того чтобы концы несущих балок перекрытия опирались на верхнюю балку нижней обвязки дома, которая менее подвержена гниению. Тогда при необходимости ремонта нижней обвязки, выпилить и заменить нижнюю часть балки обвязки можно будет, приподняв оставшуюся верхнюю часть. Нижнюю обвязку дома нужно надежно закрепить разжимными анкер-болтами диаметром 16 мм к ленте фундамента или бетонной стене, на которую она опирается с шагом 1,2 – 4,4 м. Шаг анкер-болтов можно определить по Табл. 3.

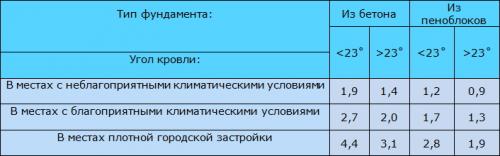

Табл. 3. Выбор шага крепления нижней обвязки дома с помощью разжимных анкер-болтов.

Минимальная разрушающая нагрузка для анкер-болтов: 4 кН;
Количество этажей дома: 2;
Ширина дома: ≤ 9 м;

Анкер должен заглубляться в фундамент минимум на 100 мм. Поэтому если высота нижней обвязки составляет 100 мм, то длина анкер-болта должна быть 200 мм. Если в проекте имеются короткие стены, то несмотря на их небольшую длину, каждый отрезок бруса нижней обвязки должен крепиться к ленте фундамента на 2 анкерных болта.

Перед установкой нижней обвязки необходимо проверить горизонтальность верхней плоскости фундамента. Отклонения допустимы в пределах ± 5 мм. Неровности более 1 см можно выровнять раствором, монтаж гидроизоляции и нижней обвязки можно будет начать примерно через 7 дней. Если горизонтальные отклонения верхней плоскости фундамента находятся в пределах 5 – 10 мм, то под нижнюю обвязку нужно подложить дощечки или прокладки из ОСП, так как раствор такой толщины недостаточно схватится с лентой фундамента и со временем отойдет. Подкладки нужно устанавливать непосредственно в тех местах, где несущие балки будут ложиться на нижнюю обвязку, они должны обладать достаточной площадью опирания и не должны крошиться. В качестве альтернативы можно использовать в подобных ситуациях монтажные клинья фирмы «Knudsen», датского производства. См. рис. 3.

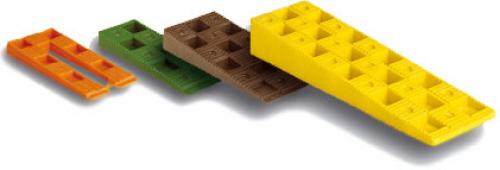

Рис.4. Монтажные клинья фирмы «Knudsen».

Точность выравнивания клиньев обеспечивается зубьями, расположенными с каждой стороны. Воздушные камеры, предусмотренные конструкцией клиньев, предотвращают появление «мостиков холода». Монтажные клинья фирмы «Knudsen» изготавливаются из полимерных материалов, не реагирующих на перепады температур и не впитывающих влагу. Также, они помогают сократить время сборки деревянных конструкций, за счет экономии времени на поиски деревянных подкладок нужной толщины.

Для того, чтобы удержать на месте, в частности предохранить от проворачивания высокие несущие балки перекрытия, их торцы крепят через торцевую балку на 3 гвоздя 3,5х100 мм каждый. (См. рис. 2, п. 4) . В подвальном и цокольном перекрытиях торцевые балки принимают и передают нагрузки на нижнюю обвязку. Помимо этого, торцевые балки в цокольных перекрытиях служат для закрепления каркаса перекрытия к фундаменту дома. В междуэтажном перекрытии торцевые балки часто играют роль несущих перемычек над проемами окон и дверей, поэтому нужно избегать стыков торцовых балок в местах над проемами.

Вдоль фронтонных стен в перекрытии закладывают опорные бруски. (См. рис. 3, п. 9). Это увеличивает несущую способность перекрытия под фронтонными стенами, упрощает монтаж потолка в помещении расположенном под перекрытием и приводит к экономии рабочего времени, т.к. узлы примыкания наружных стен к перекрытию будут одинаковы по конструктивному исполнению по всему периметру.

В некоторых местах, балки перекрытия могут выступать за ленту фундамента или за несущую наружную стену. Если на выступах перекрытия не будут располагаться несущие стены, то максимальная длина выступа балок, не требующая дополнительных специальных расчетов, составляет 0,6 м. В противном случае, необходимо руководствоваться формулой проиллюстрированной на рис. 5.

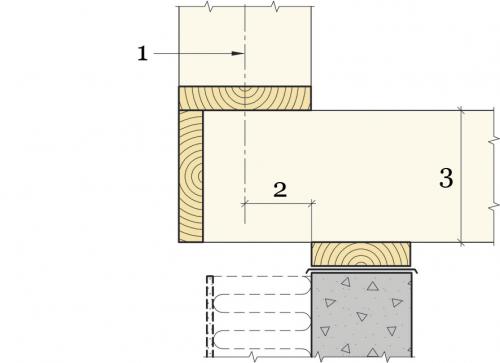

Рис.5. Максимальное расстояние выноса несущей стены на выступающих балках перекрытия не требующее специальных расчетов. (Формула для 1- и 2-х этажных домов).

1 – Осевая линия каркаса несущей стены
2 – L , максимальное расстояние выноса несущей стены на выступающих балках перекрытия, измеряемое от наружной стороны ленты фундамента до оси каркаса несущей стены; L =0.5 H
3 – H , высота несущих балок

Во всех остальных случаях необходимо произвести дополнительные инженерные расчеты.

Сборка каркаса перекрытия над стенами 1-го этажа. Междуэтажное перекрытие

Способ крепления несущих балок к торцовой балке, необходимость закладки распорных брусков, максимальная длина выпуска балок перекрытия не требующая дополнительных расчетов для междуэтажных перекрытий аналогичны тем, что приведены в теме 2.2. «Перекрытие над фундаментом». На рис. 6 показан пример примыкания несущих наружных стен к междуэтажному перекрытию. Следует помнить, что несущие балки должны лежать по осям стоек несущих стен. (Если проектом не предусмотрены дополнительные балки жесткости в каркасах несущих стен).

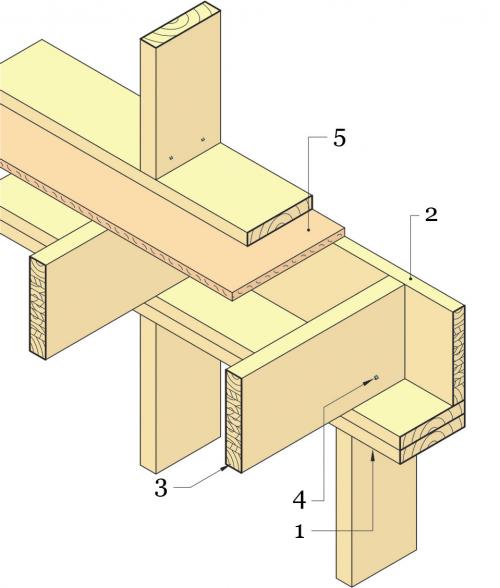

Рис.6. Примыкание несущих наружных стен к междуэтажному перекрытию.

1 – Верхняя обвязка стены
2 – Торцевая балка
3 – Несущая балка
4 – Двухточечное гвоздевое крепление несущей балки к верхней обвязке стены (гвозди 3,5х100 мм с обеих сторон)
5 – Черновой пол, ОСП-22 мм

Несущие балки, опирающиеся на верхнюю обвязку несущих внутренних стен, должны крепиться к ней на 2 гвоздя 3,5х100 мм (по одному с каждой стороны). Если в проекте указано, что несущие балки перекрытия разбиваются по длине над несущей внутренней стеной, то их соединяют между собой внахлест или с помощью накладок аналогично примеру, приведенному на рис. 3, п. 5-8. Затем между стыками несущих балок над внутренней несущей стеной необходимо установить распорные бруски, см. рис. 3, п. 9.

В некоторых случаях, если планировка дома требует слишком большого проема в центральной несущей внутренней стене, расчеты показывают целесообразность использования вспомогательных стальных двутавровых балок или балок из большого сечения из клееной древесины. Стык несущих балок перекрытия по стальной двутавровой балке детально показан на рис. 7. Чтобы избежать скрипа в перекрытии под несущие балки укладывают в два слоя полосу из картона, см. рис. 7, п.2. Помимо этого, при изготовлении несущих балок перекрытия нужно учитывать необходимость создания зазора в 10 мм между несущими балками и внутренними боковой и верхней поверхностями стальной двутавровой балки, см. рис. 7, п.4. Для улучшения звукоизоляционных свойств перекрытия, необходимо проследить, чтобы обрешетка потолка в помещении ниже, была достаточной толщины. Нижняя поверхность стальной двутавровой балки не должна касаться материалов обшивки потолка.

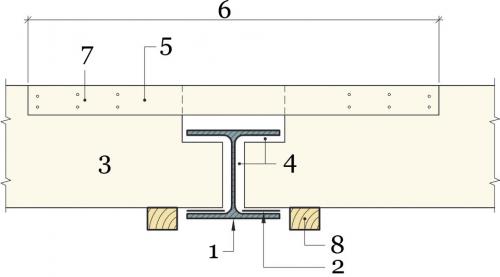

Рис.7. Стык несущих балок на стальной двутавровой балке, проходящей в перекрытии.

1 –Стальная двутавровая балка
2 – Полоса из картона
3 – Несущая балка
4 – Зазор 10 мм
5 – Брусок 50х50 мм
6 – Длина бруска — мин. 0,8 м
7 – Гвоздевые соединения
8 – Обрешетка потолка

В тех случая, когда высота потолка, указанная в проекте, не позволяет расположить вспомогательную балку из клееной древесины непосредственно под каркасом перекрытия, то ее также необходимо встраивать внутрь. При этом для жесткого закрепления несущих балок к вспомогательной балке из клееного бруса используют балочные башмаки, см. рис. 8, п.3.

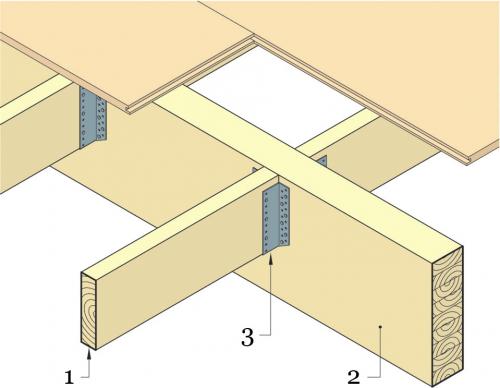

Рис.8. Стык несущих балок с вспомогательной балкой из клееного бруса встроенной в перекрытие.

1 – Несущая балка
2 – Вспомогательная балка из клееного бруса
3 – Балочный башмак

В ванных комнатах уровень пола должен быть ниже чем в остальных помещениях для того чтобы обеспечить необходимый уклон к сливному отверстию. Кроме того, в ванных комнатах на балки перекрытия помимо ОСП-плит обычно укладывают теплый пол и керамическую плитку, это еще больше увеличивает необходимую разницу в высоте несущих балок проходящих под ванной комнатой. См. рис. 9.

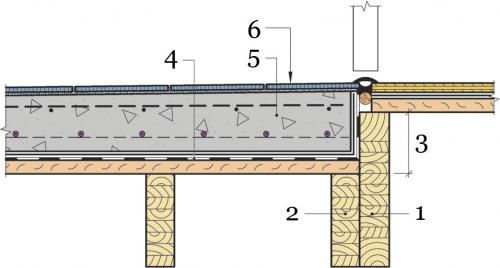

Рис.9. Понижение уровня пола для ванных комнат.

1 – Несущая балка перекрытия
2 – Несущая балка перекрытия, проходящая под ванной комнатой
3 – Разница в высоте несущих балок ≥50 мм
4 – Гидроизоляция
5 – Заливка бетоном

Чердачное перекрытие

Устройство деревянного каркаса чердачного перекрытия аналогично устройству каркаса междуэтажного перекрытия. Иногда в качестве потолочных балок чердачного перекрытия выступают нижние пояса ферм или стропильные затяжки, подробнее об этом можно прочитать в главе 7.3. «Конструктивные узлы кровли».

Устройство проемов в перекрытии

Для одноканальной дымовой трубы размер проема будет небольшим, достаточно будет установить 2 распорки между балками. Если же проем должен быть немного шире как показано на рис. 10, то одну из балок в месте проема разрезают и укорачивают. Укороченные балки крепят к поперечным балкам, которые в свою очередь крепятся к соседним несущим балкам перекрытия по обе стороны проема. Дополнительных расчетов для данной ситуации проводить не требуется.

Перекрытие потолка в каркасном доме. Значение потолка в каркасном доме

В любом типе дома потолок является важным конструкционным элементом, от которого зависит множество факторов. И здесь каркасный дом не является исключением. Стоит заметить, что правильно оформленная потолочная конструкция в каркасном доме будет эффективно сохранять тепло в помещениях. Также этот элемент выполняет и эстетическую функцию, так как в полной мере отвечает за уют и комфорт проживания в каркасном доме.

Даже при условии капитального и рационального отопления в помещении, все работы будут проделаны впустую, если потолок в каркасном доме был выполнен без соблюдения технологи и применения соответствующих материалов.

Именно потолок является физическим барьером между жилыми отапливаемыми помещениями и неотапливаемым чердачным пространством. Даже в случае с домами с плоской крышей, потолок выступает в качестве несущей конструкции и барьера для сохранения тепла в помещениях.

Как правило, большинство каркасных домов обладают чердачными перекрытиями. Также могут использоваться мансарды, которые выполняют ту же функцию. Но если в случае с чердачными перекрытиями они являются обязательным конструкционным элементом, то мансарды могут быть выбраны владельцем дома исключительно от его пожеланий.

Как показывает практика, мансарды используют не только в качестве жилого помещения. Они могут обустраиваться и как бытовая кладовка. Но какой бы вариант ни был выбран, потребуются высококачественные потолки.

Пролеты в каркасном доме. Как правильно перекрыть пролёт пола в 4 метра? Деревянные балки (лаги) в перекрытии каркасного дома

Один из самых коварных пролетов — не 5, 6 и больше метров , нет! Именно 4. И сейчас расскаж, почему.

С пролетами до 3,5 метров все понятно, вам всегда хватит стандартной доски 200*50, которую можно достать на любом захудалом рынке или пилораме!

А вот если вы решите поставить эту доску на первом этаже с пролетом выше, то вместо комфорта и радости от дома вы будете проклинать себя или своего проектировщика всю оставшуюся жизнь. Все потому, что вы будете ходить по своему полу, а ощущать себя серфером на волне или мальчиком в парке развлечений на батуте.

У этой проблемы есть три основных решения: сдвоенные 200*50, шаг балок 300 плюс обрешетка, и самый правильный вариант - взять доску 250*50.

На мой взгляд, есть еще самый правильный четвертый путь, но о нем я расскажу в конце.

Пока давайте обсудим, чем неидеальны первые три.

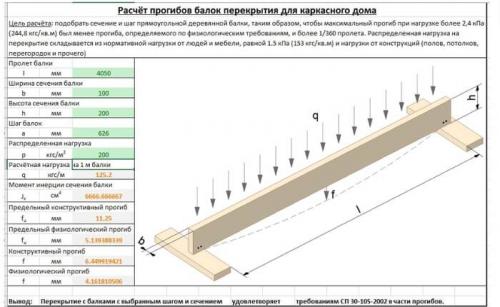

1. Если собрать нагрузки на сдвоенные балки при пролёте 4 метров мы получим вполне хорошие варианты.

Балки пола должны прогибаться не более 1/360, или в этом случае, не более 11.25 мм. При пролете в 4 метра балки 200*100 прогибаются на 6,5 мм:

Также эта балка проходит и по физиологическим требованиям (батута нет).

Минусом этого решения является:

- Перерасход материала (все балки умножаем на 2)

- Возможность появления щелей и скрипов (в местах сколачивания балок)

- Увеличение количества мостиков холода (утеплителя в полу будет меньше)

- Неудобства монтажа тяжелых балок (даже если сколачивать на месте, поднимать и таскать балку все равно придется)

2. Тут тоже все пусть хоть не идеально монолитно, но куда приличнее, чем ничего, однако минусы те же:

- Два слоя дерева вместо одного, двойная работа, причем не самая удобная (надо прыгать по балкам с другими балками без черного пола)

- Высота потолков уменьшается на 10 см (надо заранее планировать)

- Вероятность скрипа в полах сильно растёт (если не использовать везде клей, что добавляет еще больше сложностей)

3. Балка 250 мм, как ни смотри на неё, - хороша. У нее есть только единственный недостаток: ее хрен где купишь. Если же покупать двутавр, то цена получится заоблачная.

Ну и мой четвертый альтернативный вариант, который можно осуществить практически в в любом доме, я вам сейчас покажу:

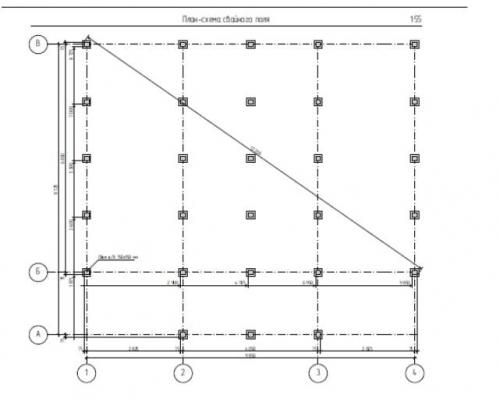

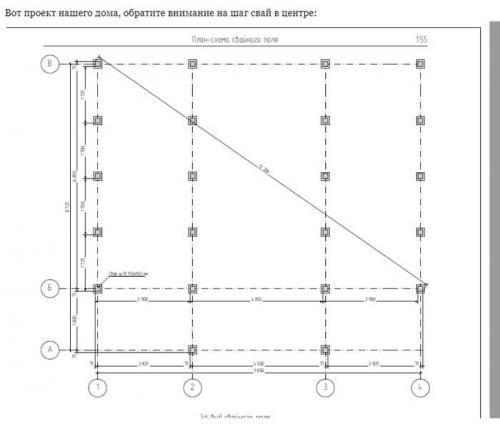

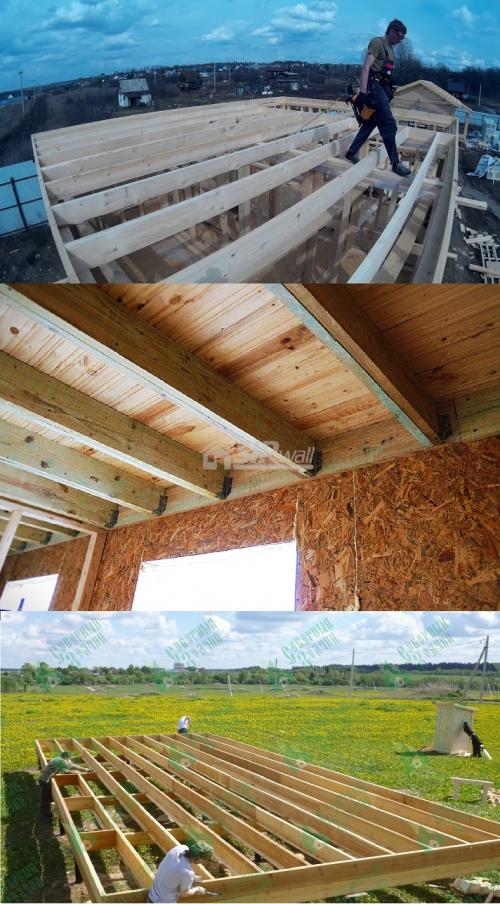

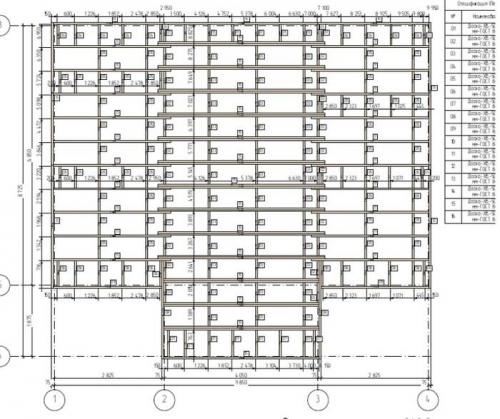

Вот балки с пролётом 4 метра так:

Что мы можем сделать? Все просто! Добавить еще ряд свай.

Да, 6 свай по цене с работой это где-то 30-35 тысяч рублей.

НО за эти деньги мы получим стандартные балки с огромным запасом без лишней работы и лишнего пиломатериала! Ну и самое главное - монолитнейший пол на всю жизнь!

Почти в каждом проекте, где пролёт 4 метра, можно добавить сваи, но я постоянно вижу, что проектировщики начинают придумывать, как сделать этот пролёт крепче, вместо того, чтобы уничтожить эту идею на корню! Не экономьте свай, друзья!

Утепление межэтажного перекрытия в каркасном доме. Утепление пола каркасного дома

Утепление пола в каркасном доме можно осуществлять самыми различными способами и различными утеплителями. Если у вас дом построен не на УШП, то этот момент для вас точно актуален. Вот такую схему я нарисовал, чтобы сразу выделить все виды утепления пола в каркаснике:

Утепление пола в каркасном доме можно осуществлять самыми различными способами и различными утеплителями. Если у вас дом построен не на УШП, то этот момент для вас точно актуален. Вот такую схему я нарисовал, чтобы сразу выделить все виды утепления пола в каркаснике:

Риск утепления пола каркасного дома до закрытия контура состоит в том, что в утеплитель за время стройки, скорее всего, попадет влага и не один раз (дожди в России не редкость, а пол из фанеры или OSB влагу все же пропускает), а значит, утеплитель может потерять все свои утепляющие свойства (если, конечно, это не пенопласт).

Утепление пола каркасного дома  после закрытия контура лишено этого риска, но зато требует дополнительных телодвижений: или снятия пола уже под крышей или залезания под дом и утепление его оттуда или постройка стен вообще без пола и установка стен каркасного дома сразу на лаги (не рекомендуется, это достаточно опасно).

Как вы уже поняли, пол каркасного дома можно также утеплять как сверху (находясь на этаже), так и снизу (из-под дома). Давайте рассмотрим все возможные варианты и потенциальные проблемы.

Вариант 1. Утепление пола каркасного дома сверху до закрытия контура. Самый традиционный вариант. Сразу после закрепления лаг пола на своих местах, мы можем утеплить пол  каркасного дома до закрытия его фанерой.

Вариант 1. Утепление пола каркасного дома сверху до закрытия контура. Самый традиционный вариант. Сразу после закрепления лаг пола на своих местах, мы можем утеплить пол  каркасного дома до закрытия его фанерой.

Если наш утеплитель стекловата или минеральная вата , то просто нам нужно просто вставлять рулоны утеплителя враспор между лагами. Ширина утеплителя должна быть на 1-2 см больше, чем пространство между лагами (если утеплитель 600 мм шириной, то шаг лаг 630 мм, а пространство между ними 580 мм). Если и утеплитель не сходятся, то режем утеплитель до нужного размера.

Для упрощения этого процесса можно сначала подшить доски или фанеру снизу лаг, чтобы утеплитель не мог провалиться в подпол со временем. Для этого к лагам снизу перед установкой или прибивают черепные бруски, на которые уже будут крепиться плиты под утеплитель пола (картинка 1), или крепят , а под нее дюймовку с шагом 300-400 мм поперек лаг (картинка 2).

С пенопластом все проще и сложнее одновременно. Проще, потому что ему намокнуть не страшно, значит, утеплять пол каркасного дома пенопластом до заркытия контура нестрашно. Сложнее, потому что он жесткий и не встает враспор так легко, его нужно резать в точный размер просвета между лагами (или вообще ставить его к одной лаге сразу при установке и прижимать соседней лагой, тогда щелей не будет). Правда, когда доски рассохнутся (если, конечно, доска уже не была сухая), скорее всего, появятся щели между пенопластом и лагами, лучше это пространство запенить (можно из подпола потом). Под пенопласт тоже снизу необходимо что-то подшить (доски, фанеру или ветрозащиту).

С пенопластом все проще и сложнее одновременно. Проще, потому что ему намокнуть не страшно, значит, утеплять пол каркасного дома пенопластом до заркытия контура нестрашно. Сложнее, потому что он жесткий и не встает враспор так легко, его нужно резать в точный размер просвета между лагами (или вообще ставить его к одной лаге сразу при установке и прижимать соседней лагой, тогда щелей не будет). Правда, когда доски рассохнутся (если, конечно, доска уже не была сухая), скорее всего, появятся щели между пенопластом и лагами, лучше это пространство запенить (можно из подпола потом). Под пенопласт тоже снизу необходимо что-то подшить (доски, фанеру или ветрозащиту).

Шаг Балок Перекрытия в Каркасном Доме Таблица с сп • Двутавровые балки

Нормативное значение веса оборудования, в том числе трубопроводов, следует определять на основании стандартов или каталогов, а для нестандартного оборудования – на основании паспортных данных заводов-изготовителей или рабочих чертежей.

Нагрузки на плиты перекрытия от перегородок по СП (СНиП)

Какую нагрузку выдерживает доска 150х50 на ребре: несущая способность деревянной балки таблица

. В этом случае балку врубают в ригель, который в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы уменьшить ослабление, такие
балки
лучше укладывать
толстыми концами в сторону печки (дымохода)
. Нормативные значения нагрузок, прогибов и перемещений перекрытий принимаются согласно СНиП 2.

Легкие межэтажные балочные перекрытия

Все материалы для плит перекрытия должны быть высокого качества, а деревянные изделия предварительно обрабатывают специальной антисептической и огнестойкой пропиткой. Несмотря на отступление от традиционной технологии, двутавровая балка, изготовленная форумчанином, подверглась серьёзному испытанию на прочность клеевого шва и выдержала его.
Вот испытание, которому подверглись деревянные балки перекрытия 7 метров:

Мнение эксперта

Знайка, самый умный эксперт в Цветочном городе

Если у вас есть вопросы, задавайте их мне!

Задать вопрос эксперту

Цены на OSB (ориентированно-стружечные плиты) Сортамент это подбор различных изделий готовой продукции по маркам, профилям или размерам. Совет. При отсутствии необходимого бруса, его можно заменить досками, скреплёнными между собой посредством столярного клея и саморезов. Ещё один вариант усиления – увеличить сечение бруса, добавив к его боковым сторонам доски определённой толщины.

Вот так примерно выглядит расчетная схема для однопролетной балки, то есть изделие, у которого закреплены только концы. Здесь L – пролет балки, расстояние между опорными точками, Q – распределенная нагрузка, f – величина прогиба.

Калькулятор расчета деревянных балок перекрытия

– 0,04м * 0,04м * 4м * 500 кг/м3 = 3,2 кг
Масса всех брусков
– 3,2 кг * 18 шт = 57,6 кг
Нормативная нагрузка в кг/м2 от черепного бруска
– 57,6 кг / 4,8м / 4м = 3 кг/м2

Виды пустотных панелей перекрытия

п/п	Ширина пролета перекрытия, cм	Расстояние между балками, cм	Сечение балки, мм
шириной 50 мм	шириной 60 мм	шириной 70 мм	шириной 80 мм	шириной 90 мм	шириной 100 мм
1	2	3	4	5	6	7	8	9
1	200	Зависит от сечения балки в пролёте	50х70	60х60	70х60	80х50	90х50	100х50
2	250	50х80	60х70	70х70	80х60	90х60	100х60
3	300	50х100	60х90	70х90	80х80	90х80	100х80
4	350	50х120	60х110	70х110	80х100	90х90	100х90
5	400	50х140	60х130	70х120	80х120	90х110	100х100
6	450	50х150	60х140	70х130	80х130	90х120	100х110
7	500	50х170	60х160	70х150	80х140	90х130	100х120
8	550	50х190	60х180	70х170	80х160	90х140	100х130
9	600	50х200	60х190	70х180	80х170	90х150	100х140

Двутавровые балки перекрытия деревянные

Если посмотреть на поперечный срез любого металлического двутавра, то видно, что от 85% до 90% массы металла сосредоточено в «полках». На связующую стенку приходится не более 10-15% металла. Это сделано на основе расчёта. марка бетонного раствора, который применялся для заливки панелей.

Заключение

Следует запомнить правило прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени от её ширины. Если в перекрытиях планируется прокладка коммуникаций, в балках предварительно высверливают отверстия соответствующего диаметра. После монтажа двутавров сделать это будет затруднительно, к тому же, есть риск нарушить конструкцию.
