Продолжаем изучать инструменты для создания чертежей монтажных панелей. Данный урок посвящен инструменту DIN-рейка, предназначенному для построения кабельных каналов (коробов) и DIN-реек на чертежах монтажных панелей.
DIN-рейки и кабельные каналы, обычно, изображаются на чертежах в виде параллельных линий с равноудаленными монтажными отверстиями.
Инструмент DIN-рейка
Инструмент DIN-рейка значительно упрощает задачу автоматического построения подобных объектов, используя удобное средство для описания DIN-реек или коробов и объединяя их составляющие в один блок при размещении на чертеже.
Для вызова команды DIN-рейка необходимо кликнуть по одноименной пиктограмме, расположенной в диалоговом окне Вставить компоновочный образ . Это окно мы изучали в.
После вызова команды DIN-рейка открывается одноименное диалоговое окно, предназначенное для настройки стиля отображения, координат размещения на чертеже, масштаба и размера выбранной из списка DIN-рейки или кабельного канала.
Опции диалогового окна DIN-рейка :
| Опция | Описание |
|---|---|
| Тип рейки | Выпадающий список для выбора типа DIN-рейки или кабельного канала. |
| Начало и длина | Задание длины и координат DIN-рейки или кабельного канала. Пользователь может указать данные, введя их в соответствующие поля или нажав кнопку Указать информацию о рейке >> указать начало рейки, а затем переместить курсор для определения длины рейки. |
| Масштаб | Масштаб DIN-рейки или кабельного канала. |
| Монтаж монтажной панели | Определение монтажных характеристик DIN-рейки или кабельного канала:
|
Электронная таблица каталожных данных DIN-реек и кабельных каналов

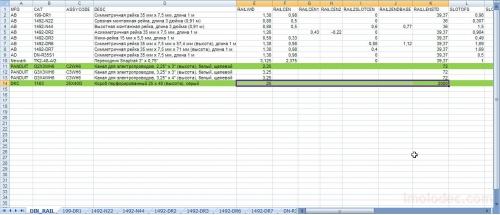

DlN-рейки и кабельные каналы создаются на основании данных электронной таблицы формата Microsoft Excel - wddinrl.xls.
Каждая строка основного листа DIN_RAIL соответствует определенному типу DIN-рейки или кабельного канала. Поля Производитель (MFG) , Каталог (CAT) , Описание (DESC) отображаются в диалоговом окне.
Также для каждого типа DIN-рейки и кабельного канала в файле wddinrl.xls присутствуют свои собственные листы с именами соответствующими каталожным номерам САТ DIN-реек и коробов. Эти листы служат для определения параметров, по которым определяется количество отрезков DIN-реек или коробов, в зависимости от заданной их общей длины. Файл wddinrl.xls обычно расположен в папке: C:\Documents and Settings\{Имя_пользователя}\Мои документы\Acade {версия}\AeData\Catalogs) .
Каждый сегмент DIN-рейки или кабельного канала создается в виде отдельного блока. Если пользователем была выбрана опция Элементы жесткости каждый кронштейн для крепления также представляет собой отдельный блок. Ко всем из этих блоков добавляются атрибуты AutoCAD Electrical, что позволяет обрабатывать их как компоненты монтажной панели.
После размещения DIN-рейки или кабельного канала на чертеже монтажной панели открывается диалоговое окно Компоновка монтажной панели – Вставить/редактировать компоненты , в котором пользователь может добавить стандартные описания компонентов AutoCAD Electrical, такие как, код функциональной группы и места, номинальное значение, позицию и т.д.
Скрытые части DIN-реек . Как правило графические образы клемм, а также некоторые другие компоновочные образы монтажной панели, предназначенные для размещения на DIN-рейках, содержат объекты, позволяющие скрывать элементы, расположенные под ними. Таким образом, элементы DIN-рейки могут быть скрыты за размещенными на них объектами. Но иногда это правило нарушается, чтобы исправить эту ситуацию, необходимо перейти в панель Главная панель Редактирование и выбрать команду На задний план и применить ее к DIN-рейке.
О методике создания DIN-рейки и кабельного канала отсутствующих в каталоге читайте в нашей статье:.
Установка дин-рейки. Монтаж электооборудования на DIN-рейке
Как-то незаметно в сфере бытового и промышленного электромонтажа наступила новая эпоха – эпоха модульного оборудования . «Модульное» – значит компактное, унифицированное по размерам и простое в монтаже. Ну, с компактностью и унификацией, вроде, все понятно. А простота в монтаже – это что такое?
В тех же квартирных электрощитках сегодня размещается столько различного оборудования! Десятки единиц. Вот и попробуем представить, что каждая такая единица крепится по старинке, винтами.
Итак:
- берем первый автоматический выключатель,
- размечаем заднюю стенку щитка,
- засверливаем по разметке,
- вставляем винты в корпус выключателя,
- ловим гайками винты с обратной стороны,
- затягиваем винты, придерживая гайки…
Уфф…! Кажись, один автомат с грехом пополам закрепили. Осталось всего ничего: десяток автоматов, пара УЗО и электросчетчик.
Крепим-крепим… Ай-ай-ай! Похоже, что места в щитке немного не хватает. Ведь рассчитать его довольно трудно, а если первый аппарат разместили неудачно, то вся работа уже в любом случае насмарку. Ну, что тут поделаешь – снимаем все, что с таким трудом крепили, откладываем в сторону сверленный-пересверленный щиток, берем новый, побольше, и заново: метим, сверлим, крепим…
Вот примерно такие перспективы ожидали каждого электрика, бравшегося за монтаж и конструирование индивидуального квартирного электрощитка «с нуля», если дело было до появления модульной аппаратуры и универсального средства ее крепежа – DIN-рейки .
Неудивительно, что квартирные щитки тех времен не отличались особым разнообразием: два-четыре автомата или пробки и электросчетчик. Ведь чем больше аппаратов, тем больше труда нужно было вложить в сборку щитка. К тому же крепления винтами сами по себе увеличивают габариты аппаратуры, а, следовательно, и самого щитка.

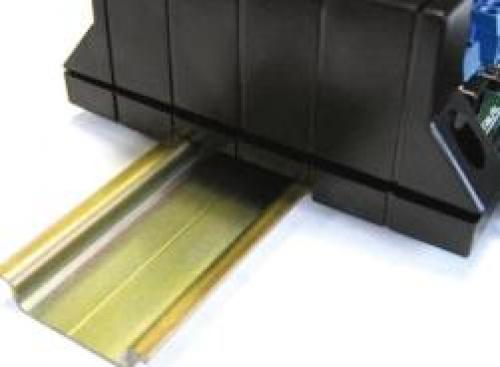

Зато DIN-рейка, разработанная в Германском Институте Стандартизации (так и зашифровывается – DIN), своим появлением в корне изменила ситуацию. Самый популярный вид DIN-рейки, применяемый сегодня практически во всех квартирных щитках, – это «омега-образный» профиль шириной 35 мм и высотой 7,5 мм.
Отогнутые края – губки – такой DIN-рейки предназначены для удержания аппаратуры, а продолговатые отверстия на основании – универсальная перфорация – для монтажа самой рейки. Выпускается DIN-рейка стандартной длины – 2 метра, но ее, разумеется, можно резать как душе угодно. Материал DIN-рейки – сталь со специальным антикоррозионным покрытием.

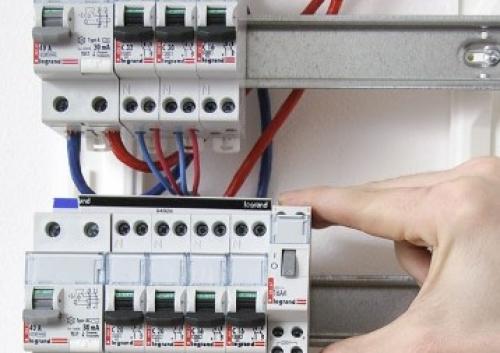

Для того чтобы закрепить DIN-рейку, достаточно лишь двух отверстий на одной горизонтальной линии любой плоской поверхности, например, той же задней стенки квартирного щитка. А уже само оборудование крепится на рейку в любом количестве, насколько хватает длины. Модульные автоматические выключатели, счетчики, УЗО, пускатели, клеммы, различные реле и прочая аппаратура имеет на своем основании специальные зажимы для рейки DIN.
Этих зажимов обычно два или четыре. Верхние из них являются неподвижными и просто ставятся на край рейки, а нижние можно оттянуть с помощью плоской отвертки. Когда аппарат прижат к DIN-рейке, нижний зажим возвращается на свое место либо под действием пружины, либо простым нажатием. Для снятия аппарата достаточно вновь оттянуть нижние зажимы.
После установки всех аппаратов на рейку остается еще одна небольшая проблема: от усилий, вызванных упругой деформацией проводов, аппараты могут немного перемещаться вдоль рейки и даже соскочить с нее. Чтобы этого не происходило, следует применять специальные замки – фиксаторы для DIN-рейки.
Они жестко крепятся по обоим сторонам оборудования на рейку и исключают всякие продольные перемещения. Хотя иногда края рейки просто немного разгибают пассатижами с двух концов. Это, в принципе, также практично, как и фиксаторы, но как-то менее эстетично.
Таким образом, монтаж-демонтаж в электрощитке любого комплекта оборудования при использовании рейки DIN занимает считанные минуты. Это просто похоже на детский конструктор – настолько же легко и даже приятно. Вот за это рейка DIN так и полюбилась всем электромонтажникам, и сегодня она входит в состав практически любого квартирного электрощитка ЩРН или ЩРВ.
Установка автомата на дин рейку. Как правильно подключить устройство
В инструкциях о том, как соединять автоматы в щитах указан перечень инструментов, который понадобится вам для правильного монтажа автоматического выключателя.
В этот список входят:
- Крестообразные и плоские отвертки. Лучше всего выбирать диэлектрические виды отвертки.
- Индикаторные отвертки.
- Монтерские ножи.
- Шуруповёрты, желательно с автономными аккумуляторами.
Для того, чтобы работа прошла быстро и качественно вам нужно использовать качественные инструменты.
В целом, монтаж автомата состоит из нескольких этапов:
- Установка ДИН-реек. Данный процесс не отличается высокой сложностью, главное ровно и правильно вмонтировать рейки в распределительный щит. Для того, чтобы быстро и надежно закрепить рейку, вам понадобится шуруповерт. Перед тем, как установить рейку, вам необходимо сделать разметку места, в которое будет монтироваться рейка, затем необходимо надежно скрепить рейку с металлической поверхностью (лучше всего использовать специальные саморезы – тексы). Стоит отметить, что рейку нужно установить ровно, поэтому необходимо произвести замер уровня с помощью специального инструмента.
- Установка самих автоматов на ДИН-рейки. Данный процесс выглядит очень просто, на всех устройствах есть специальные защелки, с помощью которых и фиксируется автомат на рейке.

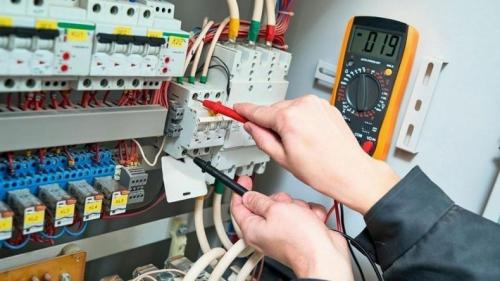

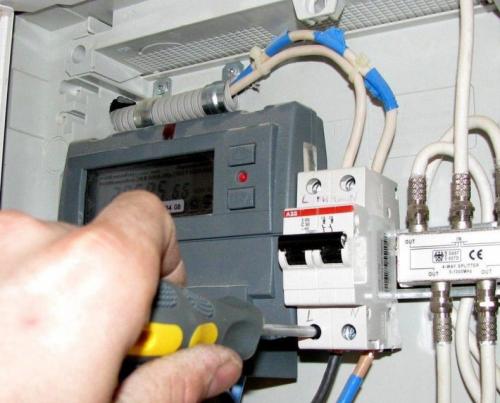

- Процесс подключения устройства к электросетям. Автоматы подключаются с помощью проводов, которые зачищаются от изоляционного слоя и отпрессовываются. Затем, нужно соединить провод с устройством и закрепить его специальными болтами, наличие которых предусмотрено всеми производителями автоматов.
- Проверка работоспособности устройства.
- Процесс соединения автоматов. Предусмотрена пара способов данного процесса: соединение автоматов перемычками или с использованием специальных соединительных шин.
