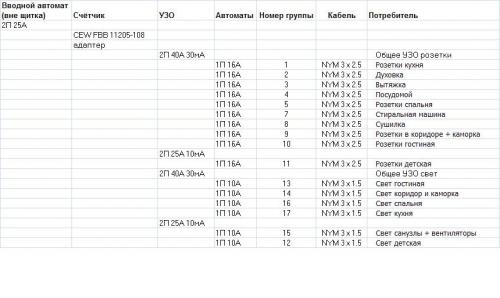

- Схема электрощита однокомнатной квартиры. Элементы распредщита
- Сборка трехфазного электрощита. Отличие при сборке трех и однофазных щитов
- Расчет электрощита. Выбор архитектуры и базовой схемы щита
- Курсы по сборке электрощита. Практические занятия Электромонтёр и электромонтажник.
- Электрощит для загородного дома. ГОТОВЫЕ ЭЛЕКТРОЩИТЫ В СБОРЕ
- Проектирование электрощита. Квартирный щиток. Теория и практика
Необходимые мелочи для сборки электрощита. Сборка электрощитов должна производиться по определенным правилам, так как от этого зависит электробезопасность жильцов квартиры.
Требования и правила сборки электрических щитов:
- Допустимое число устройств защиты и их номинальный ток определены паспортными данными устройства.
- Корпус щита изготавливается из негорючих материалов. Для этого используется металл с особым покрытием или негорючий пластик.
- На корпусе щита должно быть обозначение с указанием номинального напряжения.
- Провода должны быть маркированы бирками с указанием на них группы потребителей нагрузки.
- Корпус и дверцы подключаются к заземлению в обязательном порядке.
- Колодки заземления и нейтрали должны содержать свободные для подключения клеммы.
- При приобретении щита не забудьте проверить наличие паспорта с указанием правил установки, напряжения, тока, сертификации, изготовителя.
На дверцу наклеивается электрическая схема системы электропроводки для удобства пользования и возможности дальнейшей модернизации.
Создание схемы
Схема необходима для наглядного представления расположения электрических устройств, модернизации электросети в будущем, или для проведения ремонта. Есть некоторые советы по составлению электрических схем:
- Электрические автоматы должны быть установлены для бытовых электрических устройств большой мощности.
- Каждая комната на схеме выделяется отдельной группой. Если в комнатах небольшое количество устройств, то можно в одну группу объединить две комнаты.
- УЗО монтируют на группу автоматов, учитывая общую нагрузку. Например, автоматы одного этажа соединяют с УЗО на 30 мА.
- Для влажных помещений монтируется дополнительное устройство защитного отключения на 10 мА.

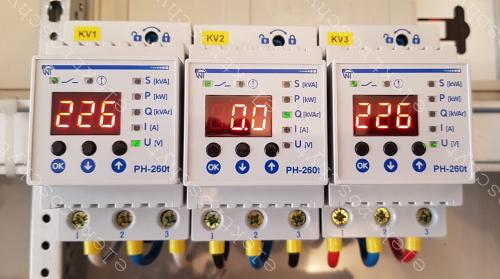

- Каждый этаж оснащается защитным устройством от повышенного напряжения.
- Если в дальнейшем возможно изменение схемы, то устанавливают резервные автоматы.
- При распределении автоматов по схеме необходимо следовать принципу временной и токовой селективности. Это значит, что при аварийной ситуации автоматы сработают не в цепи всего дома, а конкретного помещения.

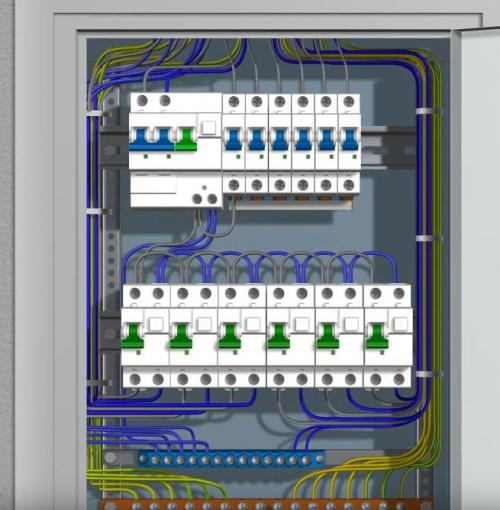

Пример сборки электрощита. Сборка электрощита для частного дома и квартиры на заказ.
Сборка электрощита и его монтаж для частного дома или квартиры на заказ, является важнейшей частью электромонтажных работ. Электрический щит служит для приема и распределения электроэнергии по потребителям.
Очень важно, отнестись к процессу сборки и монтажа электрощита с полной ответственностью. Главная задача распределительного щита – оберегать электроприборы (бытовая техника, кабельные линии и т.д.) и нашу жизнь.
Очень много пожаров происходит из-за неисправностей в электропроводке , и скорее всего этот процент будет только расти, потому что состояние электропроводки в старых домах все хуже и хуже, а хозяева квартир не спешат её менять. Старая алюминиевая электропроводка, в этажных щитках стоят древние “пакетники” и выключатели, а об УЗО и дифавтоматах даже не задумываются.
Сборка электрощита бесплатная !!!
Разница в розничной и оптовой цене, по которой я закупаю комплектующие у крупнейшего поставщика электротоваров “ЭТМ” , составляет в среднем 15-20% , а это и есть примерная стоимость сборки электрощита.
Т.е. по розничной цене в “ЭТМ” вы получаете и комплектующие для щитка и его сборку.
И если замену электропроводки, соединение кабелей, установку розеток и выключателей, можно выполнить самостоятельно, то сборка электрощита – работа для профессионалов, которых называют электромонтажниками.
Важно понимать,что электромонтеры работают, как правило на скорость, т.е. время – деньги. Проводка спрятана в штробах, гофре, под навесными потолками, в стяжках полов и как ее проложили, никто не видел. Распаячные коробки, подрозетники тоже часто не видны, а собранный электрощит закрыт пластронами (панелями). И далеко не каждый заказчик полезет внутрь, проверять как собрали электрический щиток, разве что после первой аварии или срабатывания УЗО (поиск утечки тока).
Электромонтажники работают на конечный результат, т.к. сборка электрощита – это их единственное направление. На первом месте стоят: качество сборки и внешний вид электрощита без пластронов. Часто в бригадах электромонтеров, есть человек занимающийся конкретно сборкой щитов, или же обращаются к знакомым электромонтажникам. Например, я сотрудничаю с несколькими компаниями, которым я проектирую и собираю электрощиты.
Сборка электрощита на заказ состоит из нескольких этапов, каждый из которых имеет важное значение.

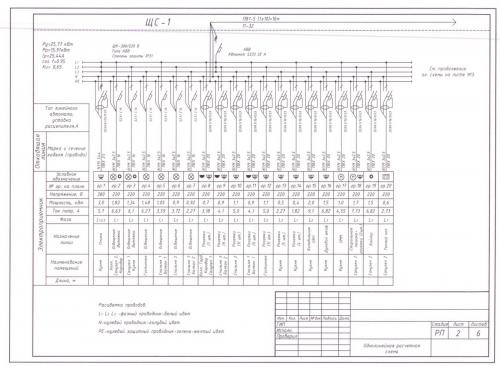

СБОРКА ЭЛЕКТРОЩИТА.СХЕМЫ

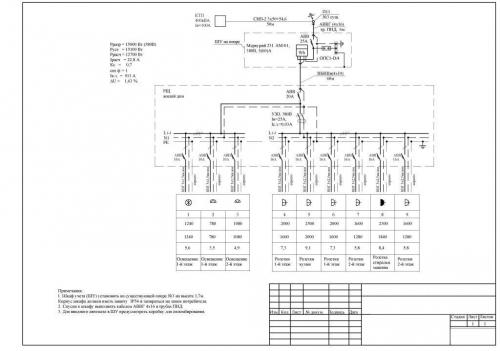

Сборка электрощитка всегда начинается с изучения схемы электроснабжения вашего частного дома или квартиры. Есть два способа получить схему:
- Можно начертить схему для сборки электрощита самостоятельно в обычных программах, например таких, как Photoshop , AutoCAD , Компас или Exel. Но использовать данную схему-план для сборки, возможно только при стандартных, типовых случаях. Потому что часто подобные схемы понятны лишь авторам, запутаны, не доделаны, и что самое главное – не содержат всей необходимой информации для сборки щита. Ниже показаны примеры, как можно составить схему для сборки электрощита самому.
При заказе сборки щита у меня, электрическую схему я проектирую и черчу бесплатно .
- Идеальный вариант, если у вас уже есть готовый проект электроснабжения дома или квартиры. Схема электрощита в нем есть в обязательном порядке.
КОМПЛЕКТУЮЩИЕ ЭЛЕКТРОЩИТА

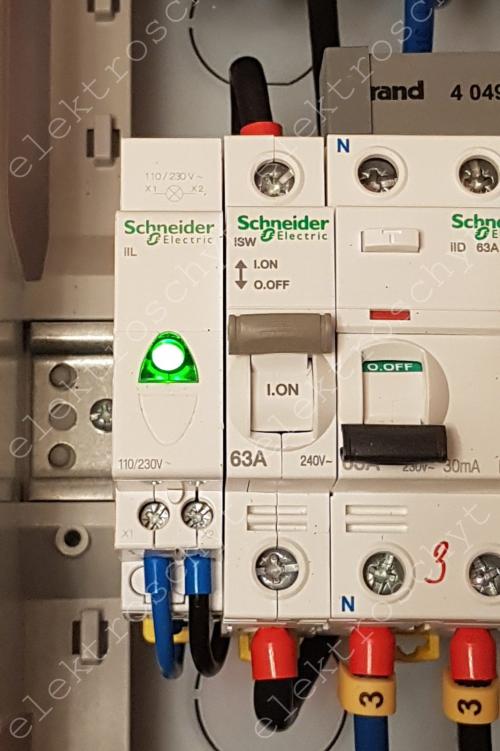

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.
Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду при выборе фирмы на встречу заказчику электрощита.
Но следует отметить, что цены у этих производителей практически одинаковы . Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже примерно одинаковые. В последнее время правда, АВВ получается дешевле своих конкурентов.
Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет от 2015 года, но актуален ).
Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric .
Электрощиты по желанию заказчика могут комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т.д.
ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА
Необходимо выбрать электрощит по следующим параметрам:
Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.
Пластиковый или металлический электрический щит. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65 , с IP41 – Mistral 41 , UK600 .
Бюджетный щит в квартиру. Разновидности электрощитов
Если не принимать во внимание щиты узкоспециализированного назначения, можно выделить следующие типы:
Бюджетный щит в квартиру. Разновидности электрощитов.
Если не принимать во внимание щиты узкоспециализированного назначения, можно выделить следующие типы:
- Щиты для жилых помещений - предназначены для защиты электросети в жилых домах, квартирах, офисах и других подобных помещениях.
- Щиты для промышленных помещений - предназначены для защиты электросети в производственных зонах, гаражах, складах и других промышленных помещениях.
- Щиты для сельскохозяйственных помещений - предназначены для защиты электросети в сельскохозяйственных зданиях, фермах, конюшках и других подобных помещениях.
- Щиты для объектов транспорта - предназначены для защиты электросети в автобусах, поездах, самолётах, кораблях и других транспортных средствах.
- Щиты для объектов здравоохранения - предназначены для защиты электросети в больницах, клиниках, поликлиниках и других медицинских учреждениях.
- Щиты для объектов образования - предназначены для защиты электросети в школах, университетах, колледжах и других образовательных учреждениях.
Кроме того, в зависимости от места установки, щиты могут быть:
- Встроенными - монтируются в стены, потолки или полы.
- Нависающими - монтируются над или под потолком.
- Модульными - состоят из отдельных модулей, которые могут быть монтированы в различных комбинациях.
Выбор типа щита зависит от конкретных требований к защите электросети, а также от габаритов и дизайна помещения.
- Главный распределительный щит (ГРЩ). Применяются в составе подстанций для распределения мощности между крупными потребителями. Содержат в себе щитовые измерительные приборы, автоматические выключатели. Выполняются в корпусах блочно-модульной конструкции. На вводе и выводе, помимо автоматических выключателей, устанавливаются рубильники, позволяющие визуально убедиться в разрыве цепи. В качестве автоматов используются модели с расцепителями теплового и электромагнитного типа.
- Вводное распределительное устройство (ВРУ). Функционально ВРУ похоже на ГРЩ. Однако применяется на более мелких объектах (частный дом, производственный цех, отдельное здание). Конструктивно ВРУ чаще всего выполняются в виде металлических шкафов с двумя-тремя отсеками. Внутри отсеков расположены коммутационные шины, панели и рейки для монтажа электроустановочных изделий.
- Этажный электрощит (ЭЩ). Позволяет распределять и учитывать потребление электроэнергии в масштабах одного здания. В жилых домах учет и обеспечение безопасности ведется по квартирам, в коммерческих центрах по офисам и т.п. группам потребителей. В отличие от щитов более высокой иерархии (ГРЩ, ВРУ), этажные электрощиты в обязательном порядке снабжаются автоматическими выключателями и электросчетчиком на каждую из групп. Опционально – УЗО, реле напряжения, стабилизаторами и т.д.
- Внутриквартирный распределительный щит. Устанавливается внутри квартиры и предназначен для распределения электропитания по линиям освещения, группам розеток для каждой из комнат или отдельных электроприборов большой мощности. На каждую группу устанавливается отдельный автоматический выключатель. Если этажный щит не содержит в себе электросчетчика и/ли УЗО, данные приборы монтируются на рейки внутриквартирного электрощита.
Схема электрощита однокомнатной квартиры. Элементы распредщита
Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.
Обычно при монтаже щитка используют:
- Вводной автомат . Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.
- Электросчётчик. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.
- Устройство защитного отключения — предназначено для защиты от поражения током и предотвращения пожаров. УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).
- Автоматы линейные . Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.
- Диффавтомат защиты — может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.
- DIN-рейка — монтажный элемент для установки оборудования. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
- Соединительные шины . Нужны для подключения и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.
- Распределительные шины . Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

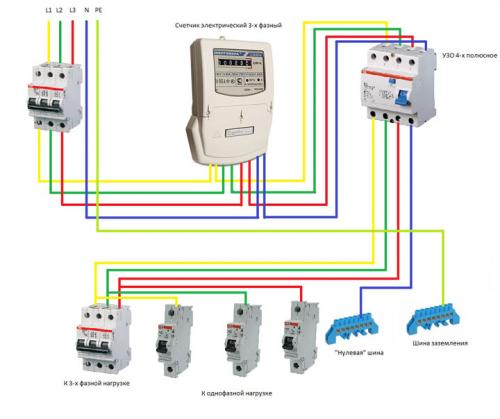

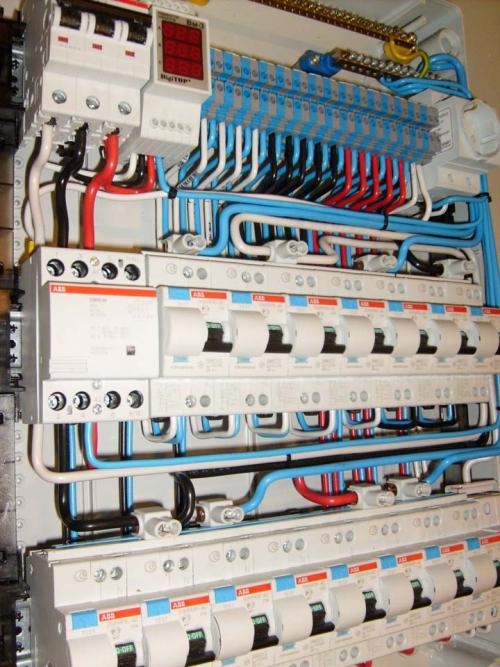

Сборка трехфазного электрощита. Отличие при сборке трех и однофазных щитов
Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.
Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.
С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.
Вы не можете (по крайне мере это будет на правильно) взять и подключить все приборы в доме на одну фазу, а две другие держать в качестве резерва. Это грозит перекосом нагрузки по фазам.
В результате, напряжение на одной из них будет низким, а на двух других подскочит на несколько единиц или даже десятков вольт. Конечно, можно самого себя от этого защитить, установив соответствующие приборы (например переключатели фаз), а вот ваши соседи из-за неграмотно собранного 3-х фазного щитка будут страдать.Причем не по своей вине или вине энергоснабжающей организации, а именно из-за вас.
Поэтому главная задача и отличие трехфазного щита – это необходимость как можно равномернее распределить нагрузку по всем фазам.
Есть множество вариантов сборки и комплектации трехфазных щитков. Не будем рассматривать самые простейшие с минимальным количеством вводного оборудования.
Выберем более сложные по комплектации, но в тоже время достаточно универсальные. В связи с резким увеличением количества эл.приборов в наших квартирах и домах, они в последнее время приобретают все большую популярность.

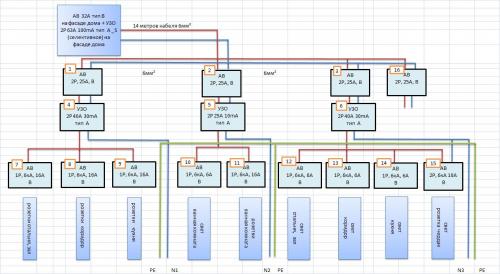

Расчет электрощита. Выбор архитектуры и базовой схемы щита

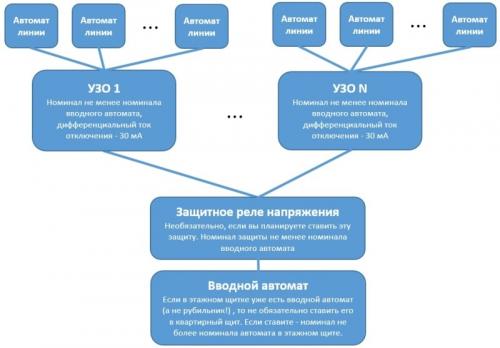

Среди множества схем и вариантов, предлагаю рассмотреть «классическую» архитектуру на УЗО с автоматами в простом варианте и варианте с «неотключаемыми» линиями.О «неотключаемых» линиях я рассказывал подробно в статье про проектирование линий. Это те линии, которые остаются включенными в случае длительного отъезда (отпуск и т.д.) — например, холодильник, аквариум, охранная сигнализация и т.д. Эти линии группируются так что, при отъезде, отключив всего один рубильник или автомат в щите, вы обесточите всю квартиру, кроме этих линий. И, соответственно, по приезду — включите обратно. Естественно, при появлении сверхтока в линии или по желанию пользователя они отключаются, поэтому слово «неотключаемые» указано в кавычках.Если у вас щит небольшой или вам не лень щелкать автоматами — можете обойтись без всяких рубильников и при отъезде отключить все автоматы, кроме нескольких таких линий. В этом случае выбирайте обычный вариант.В оптимальном варианте, который чаще всего рекомендуют на форуме (но он далеко не самый дешевый), в каждой комнате есть две линии — освещение данной комнаты и розетки данной комнаты, для каждого мощного электроприбора проектируется выделенная линия. Кроме этого, делается одна или две «неотключаемые» линии — например, холодильник, аквариум. Если есть система защиты от протечек, ее выносят на дополнительную «неотключаемую линию».Итак, вот классическая схема на УЗО с автоматами:
Щит состоит из нескольких УЗО (обычно от двух до четырех), между которыми распределены автоматы линий. Такая схема имеет множество преимуществ:
- Абсолютно все линии имеют дифференциальную защиту. Нормативные требования не требуют дифзащиту на линии освещения и стационарные потребители (например, кондиционер), но хорошей традицией является защита в том числе и таких линий.
- Очень низкая цена по сравнению со схемой на дифавтоматах, при том уровень надежности и защиты несколько выше так как, во-первых. УЗО традиционно считается более надежным устройством чем дифавтомат, а во-вторых, дифавтомат весьма недешев, и в схеме с дифами их ставят далеко не на все линии.
- При отключении УЗО по утечке тока отключится лишь часть линий. При грамотном распределении линий по УЗО такое отключение причинит минимум неудобств жильцам.
- Данная схема невероятно проста в сборке и не требует особых навыков и инструмента.

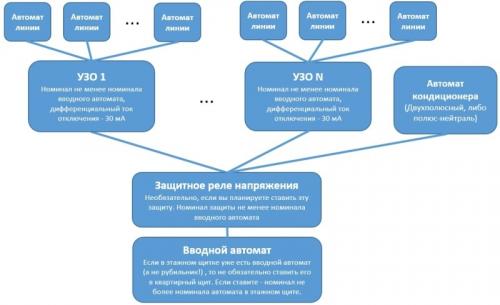

Есть вариация схемы для тех, кто боится сработки УЗО при работе кондиционера из-за утечек в клеммной колодке внешнего блока (хотя я не встречал подобного при качественном монтаже кондиционера). На форуме так же нет единого мнения по этому вопросу (впрочем, как и по многим другим):

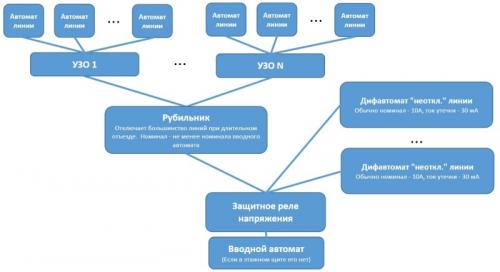

И, наконец вариант с «неотключаемыми линиями» (обычно такая линия одна, но показан общий случай):
Вводной автомат необходим (подчеркну это слово) только если в этажном подьезде не установлен вводной автомат, а вместо него установлен рубильник или пакетный выключатель. Если в этажном щитке есть автомат — можно его смело убрать из схемы.
Далее следует определиться с количеством УЗО в щите.
Количество УЗО определяется в первую очередь толщиной вашего кошелька, так как это довольно дорогое устройство (стоимость однофазного по состоянию на 2016 год от 1500 до 3500 рублей в зависимости от производителя и типа). На самом деле, для обеспечения безопасности достаточно и одного УЗО — если проводка в доме выполнена более-менее качественно, то ложных срабатываний не будет вообще. Увеличение количества УЗО не увеличивает безопасность, но сильно увеличивает комфорт — при отключении УЗО по утечке одновременно отключится меньшее число линий (УЗО отключает все нижестоящие линии). Разумным количеством УЗО на однушку «без наворотов» я считаю два, на двушку и трешку «без наворотов» — 3, наиболее оптимальным — это же число плюс один. Большие количества — уже излишество, но это может быть оправдано в случае наличия особых требований к щиту или большого количества линий.
Важно! Номинал УЗО должен быть не меньше номинала вышестоящего автомата.
Многие новички допускают ошибку, закладывая УЗО разного номинала в зависимости от числа и номинала автоматов, подключенных к ним — но это не верный подход. Если вводной автомат на 40 ампер — то и все УЗО должны быть номиналом на 40 ампер, если на 50 — то все УЗО должны быть на 63 ампера так как среди известных мне производителей, номинала УЗО в 50 ампер не существует.
Курсы по сборке электрощита. Практические занятия Электромонтёр и электромонтажник.
Электромонтёр по ремонту и обслуживанию электрооборудования
Сроки 30 часов
Обучение с инженером-преподавателем
Цена: 20 000 руб
- Электротехника
- Общая технология электромонтажных работ
- Монтаж схемы электропроводки квартиры, коттеджа.
- Монтаж схемы управления освещением с проходными выключателями.
- Монтаж электроустановочных изделий.
- Техническое обслуживание, ремонт и монтаж электрооборудования, кабельных и воздушных линий напряжением до 1000 В
- Организация системы технического обслуживания и ремонта электрооборудования.
- Виды и причины износа электрооборудования.
- Система планово-предупредительных осмотров и ремонтов.
- Виды ремонтов. Планирование ремонтных работ.
- Техника безопасности и нормативы
- Установка и монтаж щитов силовой и осветительной сети с устройством защиты от импульсных перенапряжений, от дугового пробоя.
- Монтаж схемы управления освещением с разных мест с импульсным реле.
- Монтаж щитов силовой и осветительной сети с реле контроля параметров сети.
- Монтаж распределительных щитов квартиры,коттеджа,офиса.
- Монтаж техническое обслуживание и ремонт
- Монтаж, техническое обслуживание и ремонт электрических аппаратов и управляющих устройств
- Монтаж техническое обслуживание и ремонт электрических машин
- Монтаж техническое обслуживание и ремонт силовых трансформаторов
- Конструкция и принцип работы трансформатора. Особенности конструкции силовых трансформаторов.
- Техническое обслуживание и ремонт силовых трансформаторов.

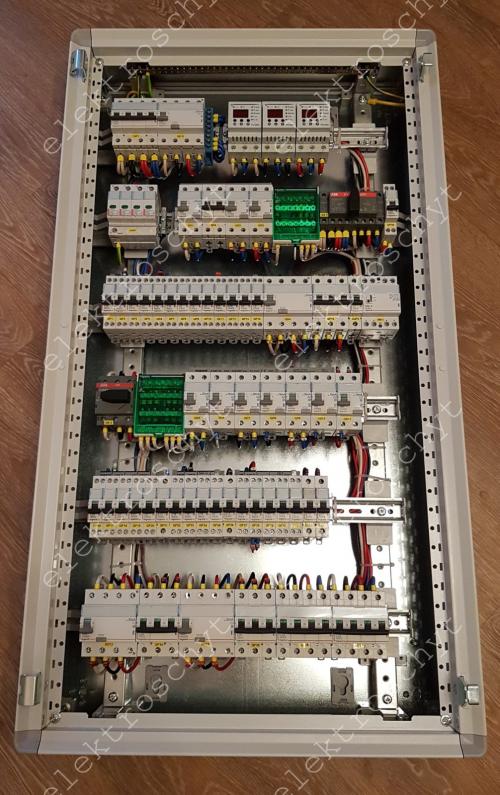

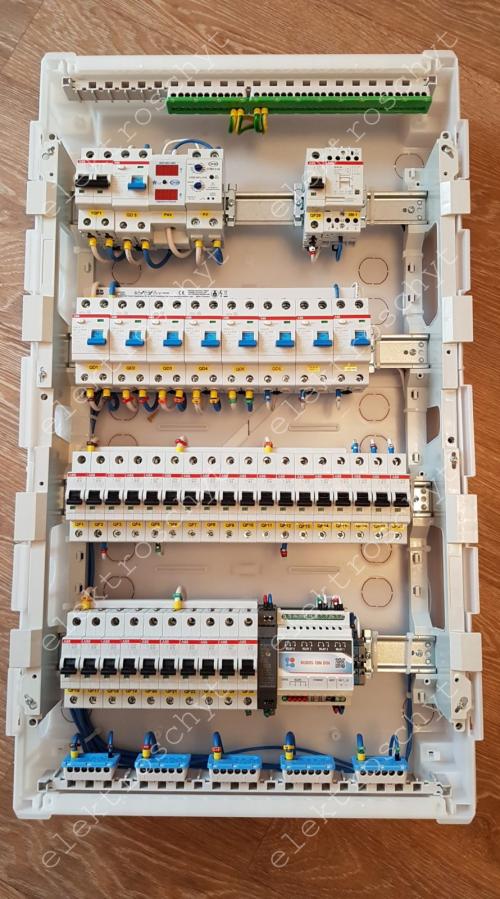

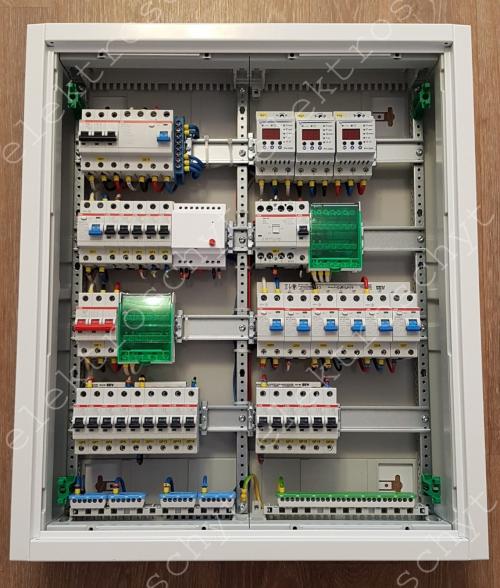

Электрощит для загородного дома. ГОТОВЫЕ ЭЛЕКТРОЩИТЫ В СБОРЕ
Здесь вы найдете готовые электрические щиты в сборе для квартир и домов, рассчитанные как на однофазный (220В), так и на трехфазный ввод (380В от 15кВт).Готовые электрощиты представлены в двух сериях: бюджетные и стандартные .
Электрощиты бюджетной линейки, несмотря на свою низкую цену, обеспечивают те же защиты, что и стандартные щиты. Стандартные же щиты обладают лучшими функциональностью и отказоустойчивостью.
- Бюджетные щиты для квартиры не комплектуются вводным автоматом . Коммутацию обеспечивает ВДТ (УЗО) на, а защиту вводного кабеля и ограничение мощности — автомат в щите учета в подъезде.
- Групповую дифзащиту линий в бюджетных электрощитах для квартиры обеспечивает единственный ВДТ для всех линий . Это удешевляет щит, но снижает отказоустойчивость, т.к. при срабатывании дифзащиты обесточатся все электропотребители.
- Групповую пофазную дифзащиту отключаемых линий в бюджетных электрощитах для домов с трехфазным вводом обеспечивают 3 двухполюсных ВДТ для всех линий .не используются. Это удешевляет щит, но снижает отказоустойчивость.
- В бюджетных щитах не выделяются в отдельную группу неотключаемые линии . Этим мы экономим на дифавтоматах, обеспечивающих персональные защиты неотключаемых линий, и на рубильнике или контакторе для отключения отключаемых.
- В трехфазных бюджетных щитах не предусмотрен кросс-модуль для распределения мощности по фазам, что дает экономию на самом кросс-модуле и уменьшает размер необходимого бокса. Без кросс-модуля щит будет работать как обычно, но сложнее будет перераспределить нагрузку по фазам, если в дальнейшем это понадобится.
- Для бюджетной серии моих щитов применяется бюджетная линейка боксов от Schneider Electric. Не смотря на свою скромную цену, они обеспечивают удобные и безопасные условия сборки, монтажа и эксплуатации.
Проектирование электрощита. Квартирный щиток. Теория и практика
На моем сайте и одноименном видеоканале уже достаточно много материалов по проектированию и сборке электрических распределительных щитов. Те из вас, кто уже давно читает и смотрит мои материалы, знают что я стараюсь подавать информацию систематизировано и логически последовательно, от простого к сложному, от теории к практике. Я решил систематизировать материалы по проектированию и сборке электрощитов и создать on-line руководство, своего рода видеокурс
«Квартирный щиток. Теория и практика» .
В него войдут мои авторские материалы по проектированию, расчету, современным технологиям сборки электрощитов для квартир и частных домов. Также в нем я буду выкладывать обзоры инструмента, применяемого при сборке электрических распределительных щитов, а также обзоры используемого мной модульного оборудования — автоматических выключателей, УЗО, дифавтоматов, реле, таймеров, клеммников и др.
Ниже вы найдете навигационное меню по этому курсу, перейдя по ссылке, вы попадете на страницу с выбранным материалом. Каждый материал этого курса содержит расширенную видео-версию, которую вы сможете посмотреть на выбранной странице или на моем видеоканале на YouTube.
По мере выпуска мной новых материалов, они будут добавлены в этот курс в соответствующий раздел, поэтому рекомендую подписываться на мои странички в соц.сетях и следить за выходом новых материалов.
Также вы можете заказать у автора проект или сборку электрического щита. Для этого оставьте заявку в разделе КОНТАКТЫ .
Ознакомиться со всем перечнем услуг можно в разделе УСЛУГИ . Примеры готовых электрощитов можно посмотреть на странице СБОРКА ЩИТОВ .
