Межэтажное перекрытие по деревянным балкам от А до Я.

Межэтажное перекрытие по деревянным балкам от А до Я.

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала . Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Что учитывать при выборе пиломатериала

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

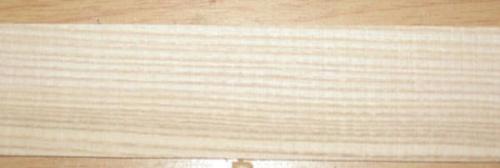

Косослой

Свилеватость

Подбор брусков или бревен по размерам

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

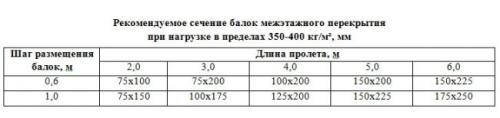

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

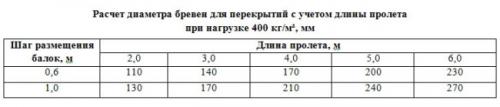

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

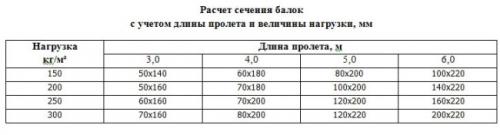

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Межэтажное перекрытие в доме из газобетона. Перекрытия в домах из газобетона

• железобетонные плиты;
• газобетонные плиты;
• деревянные или металлические балки.

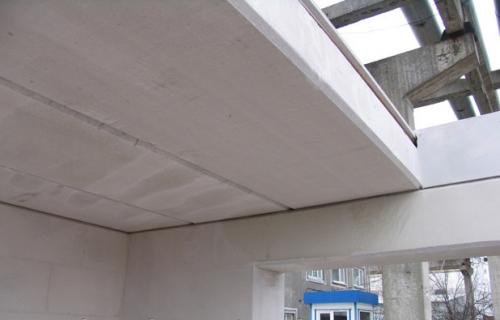

Плитные перекрытия

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

• быстрый монтаж;
• хорошая шумо- и теплоизоляция;
• высокая несущая способность;
• доступная стоимость.

Недостатком можно считать необходимость использования крана для установки плит и сравнительно большой вес.

Монолитные перекрытия

Устройство монолитного перекрытия

Перекрытия по балкам

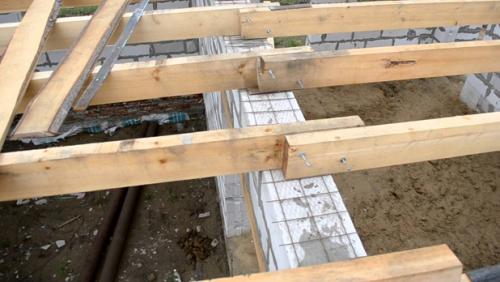

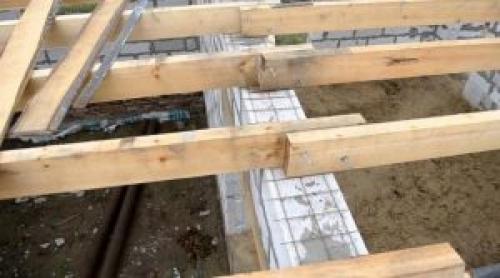

Пример деревянного перекрытия в доме из газоблоков

Изготовление армопояса

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Монолитное перекрытие в доме из газобетона

К преимуществам монолитной конструкции можно отнести:

Монолитные конструкции в доме из газосиликатных блоков помимо плюсов имеют и ряд недостатков. К ним можно отнести:

Чердачное перекрытие в доме из газосиликатных блоков

Особенностью устройства чердачного деревянного перекрытия в газобетонных домах в отличие от межэтажного является отсутствие укладки пола по балкам в большинстве случаев. Кроме моментов, когда чердак будет применяться, как жилые комнаты.

Перекрытие первого и второго этажа в доме из газобетона

Обычно на втором этаже размещаются тяжелая мебель, спальни, часто двигаются люди. Поэтому нужно тщательно рассчитывать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите на фото.

Выбираем лучшее перекрытие для газобетонного дома: советы эксперта

Какое перекрытие лучше для газобетонного дома? Или какое надежнее? Такими вопросами часто задаются люди, планирующие построить дом из газобетона. Однозначного ответа на них не существуют. Но можно выделить основополагающие моменты.

Устройство перекрытия с использованием деревянных балок

Опирание деревянных балок на газобетонные стены

Основным несущим элементом такой конструкции является деревянный брус, который передает полезную нагрузку и нагрузку конструкции перекрытия на стены. Существует три варианта устройства деревянных перекрытий в доме:

• балочное;
• ребристое;
• балочно-ребристое.

• 75 на 100 мм при пролете 2 м;
• 75 на 150 мм при пролете 2,5 м;
• 75 на 200 мм – 3 м;
• 100 на 200 мм – 4-4,5 м;
• 125 на 200 мм – 5м м;
• 150 на 200 мм – 6 м.

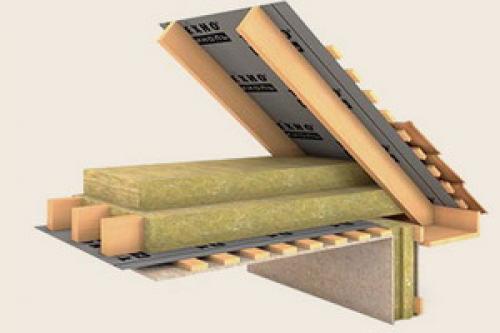

Если шаг балок больше, значения следует увеличить.В общем случае пирог чердачного перекрытия выглядит следующим образом:

• несущие балки;
• лаги;
• дощатый настил;
• чистый пол.

• битумную мастику;
• рубероид;
• толь (устаревший материал);
• гидроизол;
• линокром.

Балка не должна быть закреплена жестко. Иногда для этого на торце предусматривают скос под углом 70 градусов.

Для равномерного распределения нагрузки под места опирания балки устанавливают небольшие деревянные пластины. Они должны быть шире, чем несущий брус.

Источник: https://balki-v-interere.postroivsesam.info/stati/mezhetazhnoe-perekrytie-v-dome-mezhetazhnye-perekrytiya-v-chastnom-dome

Пирог межэтажного перекрытия по деревянным балкам. Подробнее о конструкции и устройстве перекрытий

Конструкция перекрытия может отличаться в зависимости от его расположения. Например, пирог пола первого этажа по деревянным балкам обычно включает в себя слой теплоизолятора, ведь пространство снизу не отапливается. А вот в случае с межэтажными перекрытиями можно обойтись и без них. Так что стоит разобраться в конструкции «пирога» для разных случаев.

Перекрытие для пола первого этажа

Для его устройства могут использоваться как балочные, так и ребристые конструкции.

Перед началом работы по устройству пола, нужно озаботиться подготовительными работами – если подвального помещения нет, то придется поработать:

• сперва нужно будет вынуть грунт в пределах комнаты на глубину как минимум 50-70 см;
• далее нужно отсыпать слой песка либо мелкого щебня, тщательно выровнять и утрамбовать его;
• заключительный этап подготовительных работ – устройство кирпичных столбиков по всему периметру комнаты с шагом 0,7-1,5 м.

Разные конструкции деревянного перекрытия пола первого этажа

Обратите внимание!
Если планируется сопряжение балок (ребер) непосредственно со стенами, то желательно выполнить их расчет на прочность и жесткость.
Нежелательно перекрывать слишком большие пролеты без дополнительных опор.

Что касается допустимой величины пролета, то многое зависит от типа перекрытия:

• балочно-ребристые конструкции благодаря повышенной жесткости могут использоваться для пролетов до 15 м;
• простые деревянные балки также могут перекрыть пролет 15 м, но это потребует увеличения их сечения;
• что касается ребристых конструкций, то оптимальной можно считать величину пролета до 5-6 м, если ребрам придать форму двутавра и усилить металлом, то максимально допустимый пролет увеличивается до 12 м.

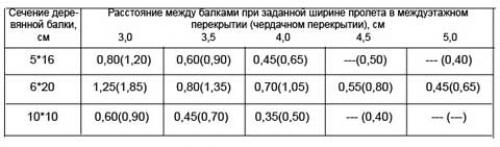

Зависимость длины пролета от размеров сечения балки

Пирог деревянного пола по лагам будет включать в себя:

• сами балки;
• черепные бруски;
• черновой пол;
• 2 гидроизоляционных слоя (можно использовать обычный пергамин);
• чистовой пол.

Один из вариантов пирога перекрытия первого этажа

Черепные бруски крепятся с обеих сторон балки саморезами, без этих брусков нельзя будет настелить черновой пол. Для устройства чернового пола могут использоваться доски либо толстые фанерные листы, к черепным брускам они также крепятся саморезами.

Перед тем как укладывать теплоизоляцию на черновой пол укладывается гидроизоляционный слой. Затем идет теплоизолятор (любой доступный материал, особых ограничений нет, так что подойдут и базальтовая вата, и обрезки пенопласта). Поверх балок укладывается пароизоляционный слой и только после этого настилается чистовой пол.

Можно немного усложнить конструкцию и использовать балки Деревягина. В таком случае несколько усложнится и пирог пола в деревянном доме.

Ключевое отличие такой конструкции будет заключаться в том, что балка состоит из 2 частей, между которыми уложен сплошной черновой пол (можно использовать фанеру или плиты OSB). Поверх чернового пола точно над нижней частью балки укладывается ее верхняя часть, а прочность соединения достигается за счет использования шкантов.

А вот пирог утепления пола в деревянном доме при использовании таких балок остается неизменным – все тот же слой теплоизолятора между гидро- и пароизоляционными слоями.

Как правильно сделать перекрытие между этажами. Монтаж несущих балок

Прежде чем делать межэтажное или чердачное перекрытие, необходимо грамотно подготовить материал к монтажу. Дерево – материал живой, и это нужно учитывать. Чтобы оно не гнило, всасывая влагу из опорной поверхности стен, концы балок и места их пересечения с перегородками обмазывают битумом и оборачивают гидроизоляционным материалом (рубероидом, листовой резиной). Торцы при этом оставляют не обработанными и не закрытыми, чтобы не препятствовать испарению влаги.

Совет! Для усиления циркуляции влаги торцы можно срезать под углом около 70 градусов, увеличив площадь испарения.

Но прежде брус обрезают по длине, которая должна быть больше длины пролёта на величину опорной части с обеих сторон. Как правило, она составляет не менее 10-15 см, но зависит от толщины стен и не может превышать 2/3 от этого параметра.

Деревянное перекрытие между этажами монтируется по одной схеме, но есть нюансы, связанные с материалом несущих стен.

На деревянные стены

Крепить балки можно традиционным способом, укладывая их в пазы, вырезанные в тех венцах, уровень которых соответствует потолку нижележащего этажа. Или использовать для их фиксации стальные перфорированные накладки, позволяющие осуществлять надёжное крепление встык без устройства пазов.

При этом выполняются следующие условия:

• Сложив стены до нужного уровня, верхний венец размечают в соответствии с шагом лаг и электрической или бензопилой вырезают в отмеченных местах пазы под их укладку. При этом крайние балки должны располагаться с отступом от стен не менее 5 см, который впоследствии будет заполнен утеплителем для отсечения холодного воздуха снаружи.

Деревянные перекрытия между этажами плюсы и минусы. Какие плюсы и минусы деревянных перекрытий в доме: что говорят владельцы?

Споры о качестве и долговечности деревянных перекрытий на строительных форумах не утихают долгие годы. Если говорить откровенно, то данный вид конструкции действительно подходит не для каждого жилого помещения.

Чтобы четко оценить целесообразность перекрытий по деревянным балкам, стоит разобраться, в чем их преимущества и недостатки.

Преимущества

Чтобы правильно оценить качество деревянных перекрытий, нужно понимать, о каком здании идет речь. Перекрытия в частном доме, который строится с нуля, в доме с 50 летним стажем и более и в многоквартирном доме (в сталинке, например), это 3 большие разницы.

Разберем вначале ситуацию в идеале, когда застройщик решил сам выбрать материал, контролировать стройку, тогда плюсы можно выделить следующие:

1. Простота возведения конструкции. Для создания перекрытия из дерева, если это не трехэтажный дом, в котором применяют круглый лес с диаметром 30 см, нет нужды привлекать специальную технику, подъемный кран и т.д. С брусом или бревном сможет справиться 2-3 мужчин.
2. Большой выбор пиломатериалов. Подобрать брус, бревно, двутавровые балки, СИП панели можно на любой вкус и цвет, любого сечения и размера. Их можно корректировать по длине, наращивать, урезать. Также существуют фермы перекрытия – целая конструкция, которая выдерживает значительный вес верхнего этажа.
3. Малый вес конструкции. По сравнению с металлическими балками перекрытия, железобетонными и тем более с бетонными плитами, перекрытие из дерева, вместе с лагами и черновым полом будет значительно меньше весить. Вследствие этого снижается давление на несущие стены и фундамент. Для сравнения: вес самого перекрытия из дерева (без утеплителя) в среднем составляет 50-100 кг/м², железобетонного – от 400 кг/м².
4. Мягкость материала. В данном случае, имеется введу то, что дерево очень податливый материал для ремонта. Оно легко прокалывается саморезами, гвоздями, в случае ремонта балок без труда можно вставлять металлические вставки, протезы. А если материал легко поддается ремонту, это делает его практически вечным.
5. Высокие экологические показатели. Дерево не выделяет опасных для здоровья веществ, а в новом доме царит приятный аромат древесины. А если в качестве перекрытий используется дорогая лиственница, ее природные смолы предотвращают возникновение грибка.
6. Низкая теплопроводность. Дерево обладает самой низкой теплопроводностью из всех видов перекрытий. А чем ниже теплопроводность, тем меньше усилий нужно затратить на утепление.
