В нижней части стропила могут быть соединены как с мауэрлатом, так и с балками перекрытия. Иногда, например, при каркасном строительстве, их закрепляют прямо на стене. А в верхней части стропильные ноги совмещают с коньком. Каждый обозначенный узел можно создать несколькими способами.

Соединение с мауэрлатом

Жёсткое крепление стропил на мауэрлате гарантирует отсутствие любых смещений элементов узла .  Оно выполняется путём врубки в определённой последовательности:
1. Для ускорения работы из куска доски или толстого картона делают шаблон. На заготовке проводят линию, отступив от бокового края расстояние, равное 1/3 ширины стропила, а затем отмечают точку прилегания к брусу мауэрлата, по которой чертят вторую линию, перпендикулярную первой.

2. Под углом наклона кровельного ската шаблон подставляют к краю мауэрлата, следя за тем, чтобы отмеченная на куске дерева точка находилась строго напротив угла бруса. От неё карандашом ведут две черты — вертикальную и горизонтальную, в результате чего получают на заготовке треугольник, который аккуратно выпиливают.
3. Изготовленный шаблон оценивают на правильность, насаживая на мауэрлат в нескольких местах. Если сделанный паз оказался меньше или больше чем нужно, то лекало изготавливают заново, исправляя допущенную ошибку.
4. Шаблон кладут на горизонтально расположенное стропило. Треугольник в лекале обводят карандашом. То же самое делают с другими стропильными ногами. При этом следят за тем, чтобы горизонтальная линия паза в лекале каждый раз находилась в одном и том же месте стропила. В противном случае выемки будут созданы на разных расстояниях от конька.
5. Начерченные на стропилах треугольники выпиливают ручной ножовкой. Инструментом действуют не спеша, дабы случайно не увеличить глубину паза в стропильной ноге. Обладая навыками работы с электрической пилой, выемки можно делать и этим прибором.
6. Правильность размера сделанных пазов проверяют лекалом. При обнаружении несоответствий выемку корректируют ножовкой.
7. Наверх дома ставят две крайние стропильные ноги. Пазами их вставляют в мауэрлат, фиксируя с боковых сторон металлическими уголками или скобами.
8. По нижнему краю между двумя установленными элементами протягивают верёвку. Затем к мауэрлату одну за другой прикрепляют оставшиеся стропильные ноги.

Крепление стропил к кирпичной стене без мауэрлата. Крепление мауэрлата к кирпичной стене

Стены из кирпича имеют довольно высокую вертикальную прочность, но, что касается боковых нагрузок, то данный показатель отличается низким значением. Стропильная же система как раз оказывает огромное распирающее усилие, что в итоге может привести к разрушению части стены. Перераспределить нагрузку помогают правильно смонтированные мауэрлатные балки. При этом крепление мауэрлата производится ближе к внутренней части стены, разгружая внешний декоративный край. Создать жесткую связь со стенами можно при помощи 4 основных методов.

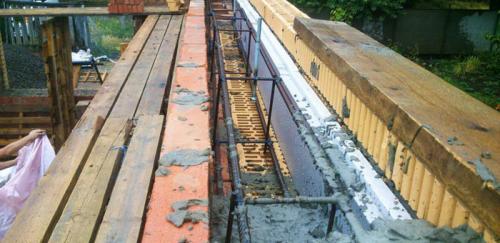

1. Армопояс. Такая конструкция представляет собой железобетонный слой по периметру каждой стены. Армированный пояс считается идеальным для построек более двух этажей, где нагрузка на стены максимально велика. Чтобы выполнить , необходимо установить опалубку, внутри которой монтируется конструкция из арматуры либо прочной проволоки, а также привариваются к арматуре специальные анкерные болты. Далее производится заливка качественного раствора бетона. Именно на анкера будет фиксироваться брус, после застывания бетонного слоя. Армопояс считается самым надежным методом монтажа мауэрлата, однако, это и один из наиболее трудоемких процессов.

Чтобы в один, далеко не прекрасный день, крышу дома не снесло сильным ветром, очень важно правильно выполнить монтаж её каркаса. В частности, мы поговорим о том, как осуществляется крепление к кирпичной стене стропил.

Крепление балок перекрытия к мауэрлату. Особенности и правила крепления балок перекрытия к стене и другим конструкциям

Крепить балки к основной конструкции (перекрытия, кровля) необходимо для ее многолетней устойчивости и дополнительной поддержки.

Поэтому особенности крепления балок перекрытия относят к важному этапу строительства, ведь от него зависит надежность всей постройки.

Укрепляют перекрытие различными балками – деревянными,железобетонными. Какие нюансы нужно знать при обустройстве перекрытий балками, как они крепятся и чем, существует ли возможность допущения ошибок, и как их избежать, читайте подробнее в представленной статье.

Особенности процесса

Качественно укрепленная основа перекрытия – залог долговечности эксплуатации помещения, где установлены балки. Здесь имеет огромное значение крепеж и техническая составляющая монтажа (особые способы крепления + правила выполнения работ).

Элементы балочного крепежа выполняют из качественной стали или алюминия, они представлены уголками, анкерами, стальными пластинами, навесами, лагами, винтами, шурупами, гайками, стержнями. Также для некоторых типов балок, например, деревянных, используют специальную технику врубки и врезки. Встречаются также смешанные способы крепления изделий.

Независимо от использованной техники и материалов, на который крепятся балки, они всегда соединяются со стеной по типу плавающей системы. Главное при работе с ними – это качество монтажа, так как он влияет на надежность перекрытий и поддержку всей потолочной и кровельной конструкции.

При этом, в процессе самого монтажа используются следующие типы балочных конструкций

• швеллерные;
• деревянные.

Знать особенности крепления балок перекрытия к разным поверхностям важно потому, что это позволит правильно подобрать элементы крепежа, рассчитать нагрузку, которую будут выдерживать опоры. Одновременно надежно закрепятся каркасы для кровли и чердака, и не возникнет никаких проблем с обустройством гидроизоляции, пароизоляции и утепления, так как поверхность с балками будет готова.

Способ присоединения балочных изделий зависит во многом от типа используемой постройки . Так, например, некоторые дома каркасного типа и СИП-панелей уже имеют установленные балки, и крепятся наглухо еще в условиях производства. В стандартных постройках (кирпичных, монолитных, бетонных) балки ставят вслед за образованием армированного пояса.

В строительстве для перекрытий используют чаще стандартные балки, представленные разрезом сечения 150 x 150 (мм) или 200 x 200 (мм), но могут быть и другие габариты, которые создаются при индивидуальных заказах в условиях производства.

Все работы, связанные с балочными креплениями, изготовлением и монтажом самих балок, основаны на применении основных технических нормативов:

1. ГОСТ 27017-86 — изделия для крепежа.
2. ГОСТ 4981-87 — деревянные балки.
3. ГОСТ 19425-74 и ГОСТ Р 58966-2020 — металлические балки (двутавровые и стальные).
4. ГОСТ 20372-2015 и ГОСТ 20372-90 — ЖБ-балки.

Нормативы дают отсылки ко всем возможным положениям и нормам, которых нужно придерживаться на всех этапах подготовки и работы. Все они гарантируют в итоге получение крепкой надежной постройки, с укрепленным каркасом чердака и кровли.

Важные особенности, характеризующие балки, связаны не только с типом здания, но и с составом материала, из которых их изготавливают:

• Деревянный брус , выполненный чаще всего из бревен, может использоваться в различных домах, в том числе, газобетонных и пеноблочных.

  Но их всегда крепят к стенам, с условием обустройства продольного люфта.

  Деревянные брусья не оказывают дополнительной нагрузки на фундамент, работать с ними легко и быстро. Также, они доступны по стоимости.

  Современные балки тщательно пропитываются антисептическими и полимерными средствами, которые делают их более устойчивыми к атмосферным перепадам. Но, несмотря на это, концы балок и их поверхность, при обустройстве слоев чердачных перекрытий, рекомендуется оборачивать гидроизоляцией и пароизоляцией (холодные чердаки), для продления сроков эксплуатации.

• Металлические балки для перекрытий – это двутавровые изделия, в разрезе сечения, напоминающие букву «Н». Изготавливается данная группа из высококачественных марок стали. Двутавры отличаются прочностью, крепостью, выдерживают большие нагрузки и не склонны к деформации.

  Единственный их минус – большой вес. Поэтому их чаще всего используют для монолитных и кирпичных строений, а укладывают при помощи подъемных механизмов.

• ЖБ-балки подходят для панельных домов, которые представлены таким же составом (железобетонным), как и панели (бетон + армировка). Больше всего они востребованы для многоэтажек.

  Они отличаются прочностью, долговечностью, равномерным распределением нагрузки. Их можно заказать не только стандартной, но и нужной (индивидуальной) длины. В условиях предприятия их формируют из прочных марок цемента и армированных прутьев от 12-15 (м).

Источник: https://balki-v-interere.postroivsesam.info/novosti/balki-perekrytiya-i-stropila-kreplenie-k-balkam

Вальмовая крыша с опиранием стропил на балки перекрытия. Крыша с опорой на балки перекрытия

Не всегда вальмовую крышу можно опереть непосредственно на стены. Если кладка выполнена не из жесткого и прочного керамического или силикатного материала, использованы пеноблоки, газобетонные или арболитовые материалы, без опоры на балки перекрытия, скорее всего, не обойтись. Стены из подобных материалов не выдержат горизонтальной нагрузки от стропильных балок, и со временем верхняя часть кладки будет просто выдавливаться распирающим усилием от веса вальмовой крыши.

Такой способ дороже и сложнее, требует большого количества качественного соснового бруса под балку. Работы с укладкой балочного перекрытия тоже стоят дорого и потребуют специальной подъемной техники.

Что дает такой вариант привязки к стенам дома:

1. В связи с большим весом вальмовой крыши приходится использовать балки из деревянного бруса, обладающего большой прочностью. Например, для пятиметровых балок используется брус 10х20 см. Такая балка укладывается с шагом 60-65см на предварительно подготовленный контур мауэрлата. Автоматически формируется плоскость зашивки под потолок и пол для мансарды на втором этаже;
2. Набор балок увеличивает жесткость рамы мауэрлата под вальмовой крышей. Тем самым частично компенсируется распирающее усилие стропил;
3. Каркас вальмовой крыши получает своего рода днище из уложенного соснового бруса, тем самым резко увеличивается жесткость конструкции, ее способность противостоять самым неблагоприятным нагрузкам от снега и ветра.

При укладке балок необходимо предусмотреть наличие вылета бруса за пределы стены. В продольном направлении это достигается путем укладки увеличенных на 1,5м брусьев, вдоль длинной стороны стен приходится дополнительно укладывать короткие метровые брусья. В результате по периметру стен дома получается своего рода «гребенка» из бруса, на который, собственно, и будут крепиться рядовые и нарожные стропильные элементы.

В центре системы уложенных балок устанавливается прямоугольная рама из двух вертикальных брусов 10х15см, на которые опирается коньковый прогон. Для усиления раму дополняют подкосами из доски сороковки.

Важно! Подобный вариант опоры коньковой балки допускается только при наличии внутренней опоры из колонн или капитальной кирпичной стены. В противном случае вес вальмовой крыши через раму проломит балки перекрытия.

В верней части каждой из стропил выполняется пропил паза 5*5см, с помощью которого стропильная нога опирается на конек. В нижней части стропила вальмовой крыши крепятся к выносу брусьев с помощью ригелей и коротких подпорок. Это значительно увеличит жесткость соединения ноги и бруса.

Далее выполняется обшивка выступающих концов бруса с помощью доски, и размечается место установки диагональных балок. Под накосные балки устанавливают диагональные врезки из бруса, на которые и будут опираться силовые элементы вальмы. Размер накосных балок и точки врезки измеряются по факту. Это нужно, чтобы скомпенсировать прогиб или подъем углов площадки из уложенного бруса.

Вторым важным моментом в разметке диагональных стропил является угол спила концов для плотного прилегания: в верхней части — к коньковой балке, в нижнем секторе — к распорке из бруса. В обязательном порядке диагональную балку усиливают вертикальной стойкой, опирающейся на брус в месте контакта со стеной.

На завершающем этапе устанавливают нарожные стропила по каждому из треугольных скатов вальмовой крыши. Плоскость зашивается сосновой доской или вагонкой, в зависимости от размеров конструкции.
