Что делать если необходимо усиление деревянной балки. Когда необходимо усилить лаги
В строительной практике усиление лаг второго этажа применяется в нескольких случаях, чаще всего на этапе строительства и реконструкции здания. На этапе строительства усиление сделать проще и удобнее, тем более, что для этого можно применить несколько методов, выбрав из них самый подходящий. При реконструкции усиление можно сделать после полного или частичного демонтажа покрытия пола и утеплителя, при этом методов установки дополнительных конструкций совсем немного.
Работы по усилению обычно проводятся:
- Для предупреждения деформации межэтажных балок и полов второго этажа на этапе строительства;
- Для исправления дефектов, допущенных в процессе строительства и выявленных в процессе постройки здания;
- Для замены деформированных или пораженных естественными вредителями деревянных конструкций здания или конструкций из других материалов в результате воздействия сторонних факторов.
- Для усиления лаг при ремонте пола.
Методы и способы усиления конструкции в таких случаях выбираются в зависимости от объема работ и степени деформации пола и самого межэтажного перекрытия. В некоторых случаях простое усиление лаг не будет иметь должного эффекта без значительных по объему работ по восстановлению балок, ведь, выровняв пол второго этажа, рано или поздно придется выравнивать и потолок первого этажа.
Проводя оценку пола, нужно объективно оценить его состояние, ведь во многих случаях требуется замена деформированных досок пола или их выравнивание, а не усиление лаг.
Подпорки под балки перекрытия. Усиление балок перекрытия: когда оно необходимо
Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.
- Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
- Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.
Провисли балки перекрытия. Как устранить прогиб чердачных балок? (2 отличных способа, после которых: «Как будто ничего и не было!»)
Добрый день, уважаемые гости!
В феврале этого года, я публиковал статью "Расчет деревянной балки на прогиб", где простым языком на примере выбранной балки описал расчет и в конце статьи привел табличку с предельными прогибами балок по эстетико-психологическим показателям. Но, что это такое?
Дело в том, что дерево обладает достаточно хорошей прочностью, но оно очень гибкое. Такая балка способна держать приличную нагрузку, но очень сильно прогибаться, что хозяину будет действовать на нервы и казаться, что потолок вот-вот упадёт. Именно для этих целей и введены нормы (СНиП) по допустимому прогибу с точки зрения эстетики и психологии человека.
Величина провиса очень сильно зависит от величины пролета и от приложенных к балке нагрузок. Чердак заполняется хламом за несколько лет и получается так, что мы не рассчитывали на ту нагрузку, которая уже по факту действует на наши балки или вовсе не рассчитывали ничего, а установили балки "на глазок".
Теперь о том, как же устранить прогиб чердачных балок, да еще и без постоянных подпорок и колон со стороны жилого этажа?
Первым делом, нам нужно расчистить чердак от хлама. А здесь можно найти для себя кучу полезных вещей, забытых 10, а то и 20 лет назад :-)))

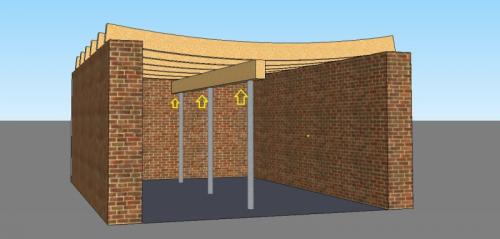

Далее, аккуратно выравниваем провисшие балки с помощью временных подпорок снизу. Многие используют домкраты, но вполне возможно это сделать и с помощью клиньев. Если прогиб по всему потолку, то выравниваем его с помощью поперечного бруса и нескольких подпорок:
В реставрации перекрытий есть варианты, когда деревянные балки заключаются в металлические каркасы, сваренные из уголков, или армируются стальными полосами, но описываемые в статье способы предполагают устранение прогиба без использования металлоконструкций.
Ниже, привожу разрез нашего чердачного помещения:
Итак, способ №1 — Организация ферм
Здесь имеется несколько вариантов (А и Б).
Вариант А. Исключаем полезное пространство чердака и увеличиваем жесткость деревянных перекрытий и стропильной системы за счет подкосов и стоек.
Легко можно выполнять конструкцию без подкосов — с одной центральной стойкой. Подобные фермы обладают очень хорошей жесткостью и такие перекрытия уже не провиснут. Таким образом, мы убираем прогиб не колонной или стойкой снизу, а благодаря ферме на чердаке.
Все узлы крепления стандартные и в них используются:
- гвоздевые пластины;
- перфорированные пластины с усиленными саморезами;
- глухари;
- гвозди с загибом острия с обратной стороны.
Вариант Б. С помощью данного варианта можно оставить чердак, но уже меньшего объема за счет усиливающих элементов — стоек по обе стороны. Получается конструкция, подобная мансарде:
Способ №2 — Увеличение сечения балки
Здесь, требуется нарастить балки по высоте со стороны чердачного помещения, пожертвовав высотой перекрытия. Есть два варианта:
В данном варианте, креплению уделяется очень большое внимание, поскольку мы из двух балок стремимся сделать одну и включить обе балки в совместную работу — нужно заставить их работать как единый механизм.
Усиление деревянных балок перекрытия. Способы укрепления перекрытий
Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.
Усиление балок
Способов, как усилить балки перекрытия второго этажа, несколько.
- Увеличение сечения деревянными накладками.
Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.
При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.
На заметку! Вместо деревянных накладок можно использовать металлические швеллеры, уголки или полосы, которые перед монтажом нужно обработать от коррозии и проложить между деревом и металлом слой гидроизоляции.
- Армирование углепластиком.
Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.
Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.
- Протезирование стальной арматурой .
Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.
Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.
Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.
Требования к лагам для пола и правила их выбора
Обратите внимание! Длина протеза не должна превышать 120 см, вместе с тем она должна быть больше двойной длины срезанного торца на 10%. То есть, этот метод может применяться, только если длина поврежденного конца балки не более 50-55 см.
Перераспределение нагрузки
Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.
- Монтаж промежуточных опор или подкосов.
При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.
