Технология ремонта и усиления фундаментов. Методы повышения несущей способности основания

Фундамент здания призван распределить равномерно нагрузку от конструкции на основание — то есть, на толщу грунта под ним.

Грунт состоит из различных слоев. Верхние его слои имеют невысокую несущую способность, поэтому фундаменты заглубляют, а уровень заглубления напрямую зависит от следующих факторов:

несущая способность основания;
глубина промерзания;
глубина залегания грунтовых вод;
тип грунта;
вес конструкции.

Основания подразделяют на надежные и слабые.

К слабым основаниям относят грунты, насыщенные водой, сильносжимаемые, теряющие прочность при нагрузке. Это пылевато-глинистые, заторфованные грунты, рыхлые пески. Если грунтовые воды залегают близко, такой грунт еще более теряет свою несущую способность.

Однако надежность грунта — это не абсолютная величина, а относительная, зависящая от габаритов и веса здания. То есть, основание, которое является слабым для многоэтажного дома, может быть вполне надежным для легкого деревянного малоэтажного сооружения.

При проектировании здания особенности грунта должны быть тщательно изучены и учтены.

В зависимости от типа основания, выбирается тип фундамента. Например, на ненадежных основаниях строят на свайных и плитных фундаментах. На влажных грунтах особое внимание уделяется дренажной системе участка и гидроизоляции фундамента.

В некоторых случаях грунт полностью заменяют либо укрепляют его различными методами — армируют, уплотняют при помощи вибрации или взрывов, искусственно понижают уровень грунтовых вод на пылевато-глинистых грунтах при помощи фильтрационных установок. Также применяется закрепление грунта.

Методы укрепления основания применяются и в тех случаях, когда требуется усиление фундамента. Дело в том, что слабый грунт, подверженный пучению, набуханию, осадке постоянно воздействует на фундаменты, вызывая их деформации:

прогибы плитных фундаментов;
крены, перекосы и кручение (крены в разные стороны) зданий;

В таком случае, если не воздействовать на основание, в некоторых случаях ремонт фундамента может быть бесполезным.

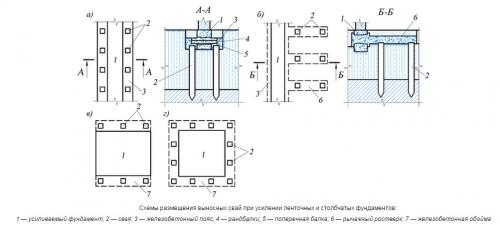

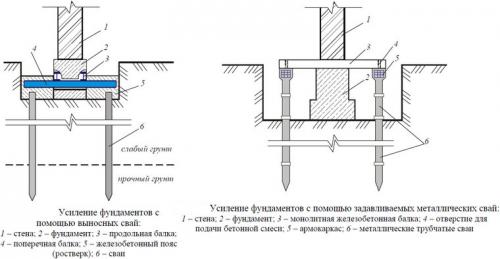

Усиление фундамента сваями

Укрепление фундаментного основания сваями, позволят продлить эксплуатационный срок сооружения. Выполнить процедуру, возможно используя несколько типов опор: буронабивные, буроинъекционные, вдавливаемые, винтовые. Профессиональные строители используют современные технологии, позволяющие выполнить операцию оперативно и качественно.1)2)3)4)

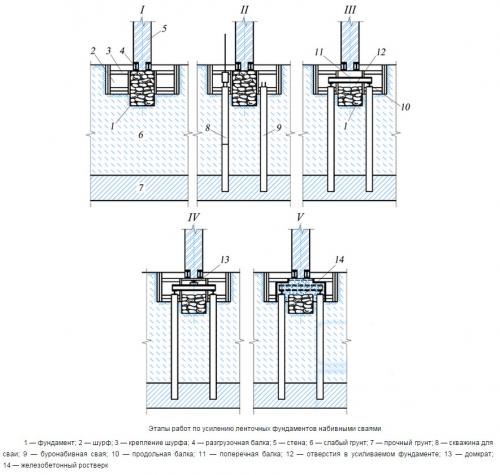

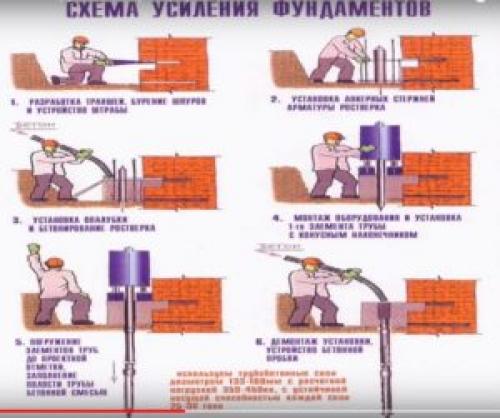

Технология усиления буронабивными сваями

Методика укрепления с использование буронабивных опор включает несколько этапов:

разработка шурфа с монтажом креплений вдоль стен – непосредственно над обрезом основания формируется борозда, служащая нишей, скрывающей разгрузочную стальную балку, закрепляемую раствором и впоследствии бетонируемую;
бурится скважина – выполняетсяс последующим бетонированием опор;
формируются сквозные технологические отверстия в фундаментном основании – монтируются стальные балки в поперечной плоскости;
сваи вдавливаются в почву с помощью домкрата, а балки заклиниваются;
обустройство опалубки и укрепление ростверка бетонным раствором – после схватывания требуется убрать опалубку и засыпать шурф землёй, выполнив тщательную трамбовку.

Методика усиления буроинъекционными опорами

Технология укрепления буроинъекционными сваями включает проведение следующих операций:

бурение скважин – осуществляется сквозь основание фундамента;
приготовление песчано-цементного раствора;
инъекция сделанной массы в скважины – обеспечивает уплотнение почвы и заполнение пустот. Подземные воды более не могут оказывать негативное воздействие на основание здания, поскольку создаётся защитный слой;
армирование опор;
опрессовка свай.

Использование вдавливаемых свайных конструкций

Применение вдавливаемых свай, позволяет существенно упростить работу и ускорить процесс. Опоры имеют сегментарное строение, а в ходе укрепления осуществляется их последовательное заглубление в почву посредством домкрата. Конструкции производятся с применением железобетона и имеют секционное строение, с отдельными элементами, соединяющимися посредством стыков.Использование технологии вдавливания обеспечивает решение следующих проблем в процессе установки:

вибрации;
динамическое воздействие;
шум;
уменьшаются трудозатраты.

Такой метод исключает возможность обрушения и повреждения строения.

Методика усиления винтовыми сваями

Наиболее доступным и оперативным методом, считается использование винтовых свай.Технология укрепления фундамента включает следующие этапы:

монтаж свай – опоры устанавливаются вдоль периметра объекта, максимально близко к стенам. Конструкции погружаются в почву на глубину, позволяющую достать до плотных слоёв грунта;
замена строительных материалов, подвергающих разрушению под воздействием внешних факторов;
бетонирование конструкции – устанавливается швеллер и двутавровые балки;
установка обвязки обновлённой подошвы – здание поднимается посредством домкратов и осуществляется обвязка, с последующим водружением дома на прежнее место.

Работы выполняются в течение одного дня. Благодаря методике удаётся добиться стабильности грунта, отличающегося низкой несущей способностью. Обеспечивается искусственное увеличение указанного параметра. Применение методики усиления позволяет решить проблему постепенного проседания грунта, приводящего к растрескиванию цоколя.Выполнить необходимые операции помогут профессиональные строители, располагающие современным оборудованием, позволяющим осуществлять процедуру укрепления в кратчайшие сроки. Реализовать план самостоятельно невозможно, поскольку придётся делать трудоёмкую работу. Предварительно надо провести расчёты, позволяющие избежать неточностей, способных ухудшить технические характеристики конструкции и здания в целом.

Внимание ! Всем эти занимаемся мы, обратитесь к профессионалам! Звоните: +7 (499) 403-19-55

Полезные материалы

Усиление фундаментов

Достаточно часто в строительстве зданий и сооружений можно столкнуться с проблемой, когда фундамент находится в аварийном состоянии.

Фундамент на винтовых сваях: плюсы и минусы

Свайно-винтовой фундамент имеет объективные преимущества и недостатки, связанные с эксплуатационными возможностями конструкции.

Усиление основания фундамента. Способы усиления ленточных фундаментов

Перечислим основные способы усиления ленточных фундаментов, применяемые сегодня на практике строителями:

Усиление фундаментов торкретированием. Вдоль фундамента участками (захватками) отрывается траншея, поверхность фундамента тщательно очищается, на ней делаются насечки, глубиной не менее 15 мм, а затем наносится бетон с применением бетонной пушки.

Укрепление фундаментов цементацией. Без проведения земляных работ специальными механизмами через каждые 0, 5–1 м по периметру (или только на определенном проблемном участке) бурят шурфы в грунте и фундаменте, и с помощью специальных инъекторов под большим давлением подают раствор бетона; он заполняет пустоты и трещины фундамента и частично пространство между фундаментом и грунтом.

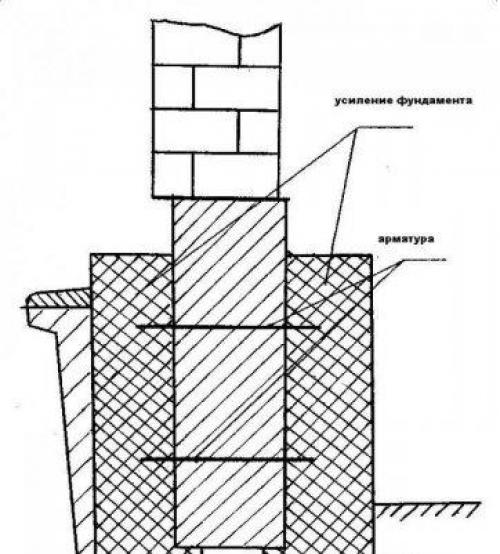

Усиление фундаментов железобетонными обоймами. Фундамент открывается участками, очищается, грунт основания уплотняется домкратами, монтируется каркас арматуры и заливается бетоном.

Усиление фундамента буронабивными сваями. Производится вертикальное бурение скважин сквозь опорную плитную часть фундамента, закладывается и перевязывается арматура сваи с арматурой фундамента, заливается и трамбуется бетон.

Усиление фундамента сваями . Пол основание фундамента домкратом вдавливаются составные железобетонные сваи.

Усиление фундаментов буроинъекционными сваями. Фундамент пробуривается в нескольких местах насквозь скважинами небольшого диаметра под углом к вертикали и не проектную глубину. Закладывается арматура и под давлением закачивается бетон.

Источник: https://balki-v-interere.postroivsesam.info/novosti/metody-rekonstrukcii-i-usileniya-osnovaniy-i-fundamentov-lekci-rekonstrukciya-i-usilenie

Метод	Описание
Резка и заливка	Метод, при котором изношенный фундамент разрезается и заливается бетонным раствором.
Укрепление стержнями	Метод, при котором в фундамент вставляются стальные стержни, которые укрепляют его и увеличивают его несущие способности.
Укрепление сеткой	Метод, при котором в фундамент вставляется металлическая сетка, которая укрепляет его и увеличивает его несущие способности.
Прокатка	Метод, при котором фундамент прокатывается, чтобы уменьшить его толщину и увеличить его несущие способности.
Замена	Метод, при котором фундамент полностью заменяется на новый.

Иллюстрация	Способы усиления фундамента дома
	Усиление монолитных ленточных фундаментов при помощи установки на подошве продольных железобетонных балок со стойками, стальных продольных и поперечных балок и поперечных затяжек – в области перехода от цоколя к стене.
	Увеличение опорной площадки с установкой продольных балок на уровне подошвы фундамента и с наращиванием толщины железобетонной ленты с обеих сторон, как правило – по технологии торкретирования.

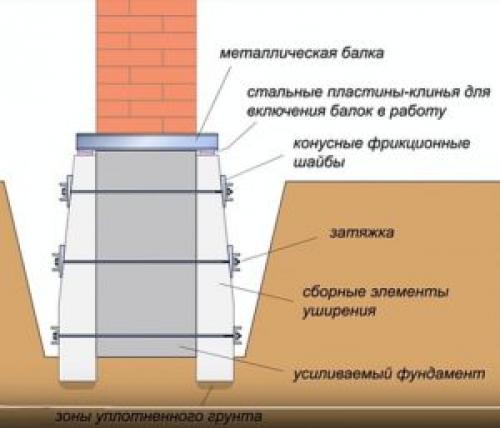

	Увеличение опорной площадки фундамента с помощью сборных элементов, монтируемых с использованием стальных затяжек, и с установкой поперечных стальных балок усиления на переходе от цоколя к стене.

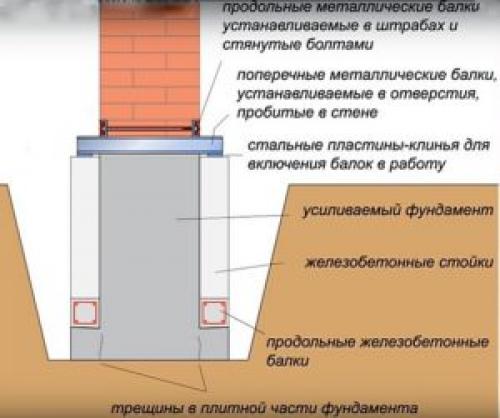

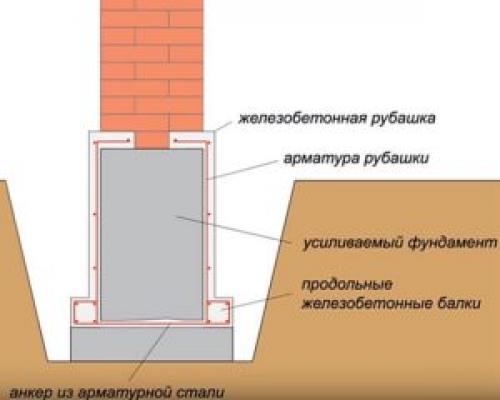

	Обустройство продольных балок на подошве фундамента, стянутых поперечной анкеровкой, в комплексе с дополнительным армированием и железобетонной «рубашкой», наносимой по технологии торкретирования на стены ленты с обеих сторон.

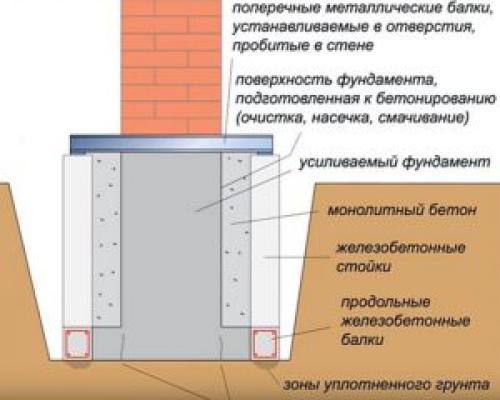

	Способ, во многом схожий с предыдущим, с обустройством железобетонной «обоймы» на стенках ленты, но без усиления плитной части. Этот вариант также может быть произведен методом торкретирования, с предварительным дополнительным армированием стен бетонной ленты.

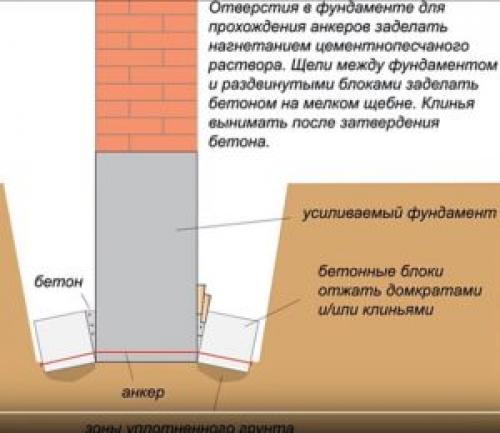

	Увеличение опорной части фундамента опорными железобетонными элементами с обжатием грунта у основания. Железобетонные блоки связываются между собой поперечными анкерами. Уплотнение грунта достигается расклиниванием блоков с бетонированием получившихся промежутков.

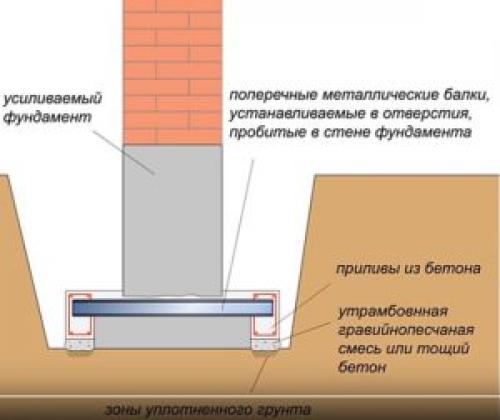

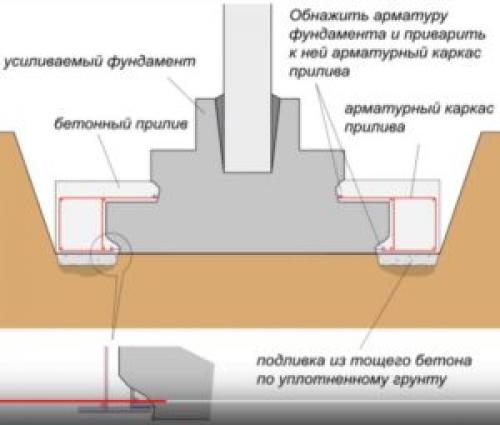

	Увеличение ширины подошвы ленточного фундамента с обустройством приливов из бетона. Приливы связываются между собой стальными поперечными балками.
	Увеличение площади отдельно стоящего опоры фундамента за счет приливов со связанными арматурными каркасами.

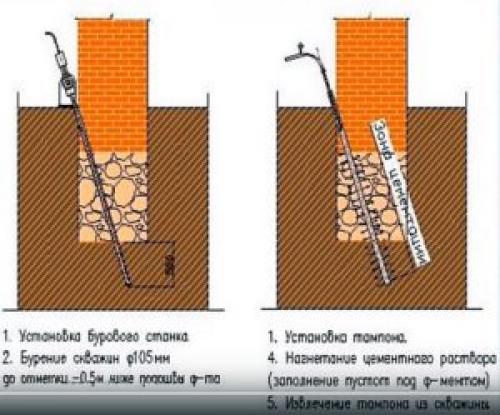

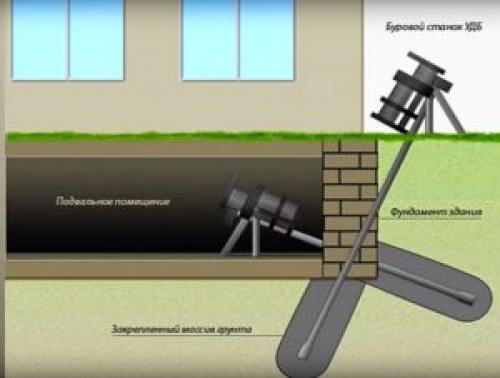

	Инъекционная цементация бутового фундамента и области контакта фундамента с грунтом
	Усиление фундаментов буро-инъекционными сваями, которое может производиться разными способами, в зависимости от того, какую область основы необходимо укрепить.

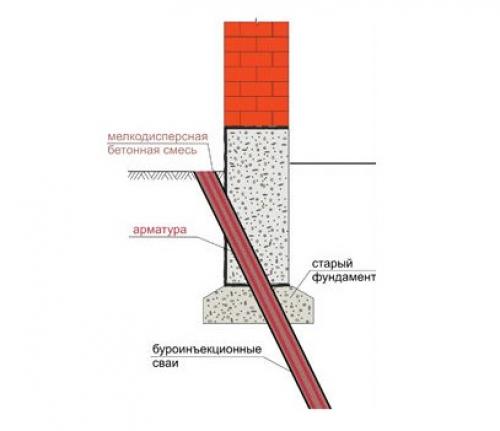

	Усиление несущей способности фундамента устройством «косых» буронабивных свай со стороны улицы и со стороны подвального помещения дома.

Появление воды в траншее верный признак размывания фундамента грунтовыми водами Источник pogreb-podval.ru

Потом выполняется гидроизоляция, пустоту засыпают грунтом, утрамбовывают, устанавливают отмостку.

Проседание непрочного грунта

В случае значительного проседания при песчаной или супесчаной почве, потребуется укрепление самого грунта. Тогда бурятся скважины, доходящие ниже основания (подошвы), туда заливают цементный или другой укрепляющий раствор.

При явных разломах и сдвигах основания, потребуется долить фундамент или усилить при помощи свай. К подобным повреждениям приводят грунтовые подвижки, изменение загруженности здания (из-за пристроек, цементных стяжек).

Способы укрепления основания дома

Все здания подразделяются на: кирпичные, каменные, деревянные. К примеру деревянный дом можно поднять или передвинуть. Это неприменимо, если встает вопрос как укрепить фундамент кирпичного дома или каменного. Все дома отличаются цоколем, характером ремонтных работ, проводимых в соответствии с проектом постройки.

Укрепление свайного фундамента

Перед тем, как усилить фундамент, нужно определить какие неисправности имеют сваи здания (просели, провалились, изменили форму).

Усиление фундамента дома буронабивными сваями Источник pinterest.pt

Для выяснения забивают сваю около фундамента, чтобы определить достаточную глубину нахождения основных свай. Потому, что в начале строительных работ заглубление свай могло не достигнуть точки промерзания грунта, и не было упора при их вкручивании. При изменении форм свай, их заглубляют до твёрдого грунта. При обвале, под сваями размещают деревянные или металлические подкладки.

Как рассчитать арматуру для ленточных, свайных и плитных фундаментов частных домов

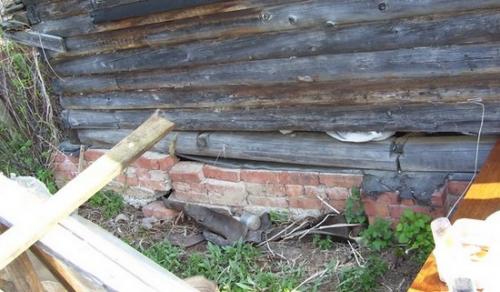

Замена отдельных свай

Чаще всего для старых деревянных построек использовался свайный бревенчатый фундамент. Под долголетним воздействием влаги на эти элементы основания, они повреждались и становились менее прочными. Чтобы произвести замену таких бревенчатых свай, здание приподнимается домкратами, извлекается бревно, а на его место устанавливается новая свая.

Перед поднятием строения, подкладывают прочные доски для упора домкрата, чтобы он не углублялся в землю от нагрузки, а поднимал здание. Между строением и домкратом тоже должна быть прослойка из древесины.

На дно отверстия от извлечённого старого бревна заливают бетон для укрепления новой сваи. Потом, в течение нескольких дней раствор должен засыхать, после этого устанавливается новая опора.

Источник: https://balki-v-interere.postroivsesam.info/novosti/metody-rekonstrukcii-i-usileniya-osnovaniy-i-fundamentov-lekci-rekonstrukciya-i-usilenie

Способы разгрузки и усиления фундаментов эксплуатируемых зданий.. Фундаменты эксплуатируемых зданий

Во все времена строители уделяли особое внимание прочности и надежности фундаментов. Поэтому даже наиболее архаичные фундаменты (бутовые и бутобетонные) чаще всего отличаются высокой долговечностью и надежностью. Можно утверждать, что в настоящее время у эксплуатируемых зданий (за исключением, может быть, церквей и дворцов) не встречаются фундаменты из постелистого камня. В зданиях, построенных в первой половине XX века, встречаются фундаменты из рваного камня, которые работают в более напряженном состоянии, определяемом зонами концентрации напряжений на выступах камней и их расклинивающем действии друг на друга.

И сегодня в застройке центральных районов старых городов иногда встречаются здания на фундаментах из хорошо обожженного кирпича-железняка. Здания на фундаментах из бутового камня и кирпича-железняка, как правило, многократно переустраивались (надстраивались), поэтому фундаменты их во многих случаях перегружены и требуют особого внимания, особенно при увеличении нагрузки.

В практике переустройства зданий и сооружений в XXI веке придется сталкиваться главным образом с фундаментами бетонными и железобетонными (монолитными, сборными, свайными и др.). Основные виды их разрушений: механические повреждения (деформа-

ции имеют вид трещин и изломов) и коррозия материалов. Состояние фундаментов (а следовательно, и выбор методов их восстановления и усиления) зависит от целого ряда причин, включая воздействие грунтовых вод, агрессивных сред, температурных колебаний, использованных материалов, конструктивных особенностей фундамента. Важно подчеркнуть, что вышеперечисленные дефекты оснований и фундаментов решающим образом отражаются на техническом состоянии здания или сооружения в целом. Необходимость восстановления или усиления существующих фундаментов чаще всего связана не с их предельным износом или разрушением, а с изменением физико-технических характеристик грунтов основания, либо с увеличением нагрузок (табл. 5.3.2.1).

Таблица 5.3.2.1

Основные причины неудовлетворительного состояния фундаментов эксплуатируемых зданий

Ошибки

Характеристика несоответствия условиям эксплуатации и последствия

Проекти

рования

Не приняты во внимание все особенности грунтов оснований, включая локальные включения. Например, наличие насыпных грунтов, обладающих сверхнормативными осадками и менее стойких к воздействию протечек хозяйственных вод из неисправных систем инженерных коммуникаций.

Несоблюдение установленной глубины заложения (опасность пучения и неравномерных осадок при опаивании).

Наличие двух рядом расположенных фундаментов, значительно отличающихся глубиной заложения.

Производства

работ

Нарушение структуры грунтов под фундаментами (например, расположение глинистых грунтов под подошвой фундамента, заложенного на недостаточную глубину).

Использование в технологическом процессе возведения фундаментов машин и механизмов с динамическим характером воздействия на массив грунта (опасным, например, в отношении водонасыщенных пылеватых грунтов).

Засыпка пазух котлованов водопроницаемыми грунтами.

Некачественное выполнение отмосток и придомовых замощений.

Выполнение ремонтно-строительных работ с нарушением технологии (скажем, устройство проемов в фундаментах без предварительной установки разгружающих балок или отрыв котлованов около существующих фундаментов на глубину, превышающую проектную).

Эксплуатации

здания

Вымывание, унос (суффозия) или разжижение грунтов при неисправности подземных инженерных систем (водоснабжения, канализации, теплотрасс).

Систематическое замачивание грунтов основания из-за неудовлетворительного состояния отмосток, систем удаления ливневых вод и пр.

Увеличение глубины подвальных помещений с нарушением нормируемого перепада отметок между подошвой фундамента и подготовкой под полы подвала (менее 500 мм).

Перераспределение нагрузок на фундаменты без учета их действительной несущей способности.

Устройство пристроек и надстроек без выполнения поверочных расчетов оснований и фундаментов.

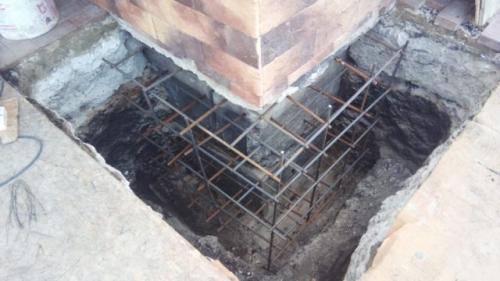

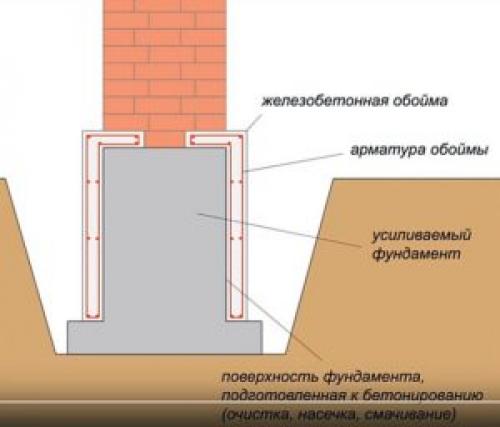

Усиление фундамента обоймами. Технология усиления

Увеличение несущей способности основания дома железобетонными обоймами базируется на расширении площади его подошвы. Это позволяет более равномерно распределить нагрузку на подстилающие слои грунта. Усиление непрочного ленточного фундамента производится после окапывания его периметра.

Проделывать такие манипуляции можно с монолитными и бутовыми основаниями. Шаг захваток составляет не более 1 м. Проводится усиление слабого ЖБ фундамента односторонним или двухсторонним методом. При значительном износе конструкций устанавливают балки и стойки для опоры.

Возможно усиление ленточного фундамента этим методом только при незначительной глубине залегания, до 2-2,5 м. Сооружение укрепляется железобетонной вспомогательной обоймой толщиной до 100 мм. На ленточных конструкциях монтируется 2 таких элемента, на столбчатых 4.

Такое усиление ленточных фундаментов возможно при:

разрушении бутовой кладки;
оголении арматуры;
разрушении защитного слоя;
формировании крупных трещин;

В этих случаях метод наиболее эффективен. Произвести упрочнение фундамента железобетонной обоймой можно заранее, при планировании увеличения нагрузок. Это целесообразное решение при возведении мансард, надстроек, веранд, перед монтажом тяжелого инженерного оснащения на перекрытия.

Важными факторами применения метода является значительная протяженность периметра стен. Также они должны быть монолитными, сформированными при помощи регулярной кладки, с минимальным количеством трещин, расположенных низко проемов.

Не подходит метод для оснований со значительной глубиной заложения, требующих проведения большого объема земляных работ. Значительная разница в соотношении ширины и высоты фундамента этот способ тоже нецелесообразно применять.

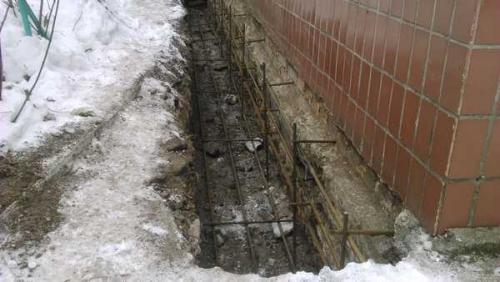

Усиление бутового фундамента. Устанавливаем маячки

Нам необходимо узнать следующие вещи:

продолжается ли процесс разрушения или он уже остановился,
если продолжается, то, в каком направлении происходит усадка, и с какой скоростью;
что стало причиной появления трещин.

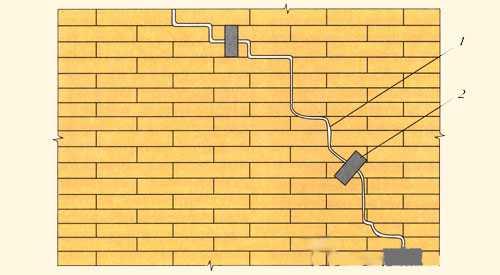

Для этого на трещины вверху и внизу ближе к краям ставят маркеры — это небольшие латки из гипса, смеси цемента и гипса, штукатурки и т.п. Главное условие при выборе состава — хрупкость материала, чтобы в случае подвижек он лопнул.

Первым делом устанавливают на трещинах маячки

Делают маяки поперек трещины. Глубина и ширина латки — 3-5 см, длина 10-12 см. Сначала зачищают место, где устанавливать будут маркеры (для лучшего сцепления), потом шпателем наносят готовый раствор. После на лицевой поверхности оставляют длинную узкую горизонтальную черту: вдавливают примерно на 3-4 мм ребром линейку или мастерок. Маячок готов. Их нужно делать не меньше двух штук на каждой трещине.

Потом состояние маркеров периодически проверяют. В промышленных условиях ведут журнал. Для частника тоже не помешает делать записи — потом можно будет определиться, что вызвало активизацию или наоборот, остановило расширение трещины.

Если на протяжении нескольких недель никаких изменений с маячками не произошло, значит усадка здания завершена. В принципе, можно просто заделать трещины и больше ничего не предпринимать: неправильно выбранный способ может усугубить ситуацию, а не улучшить.

Методы усиления фундаментов разнообразны, но сложны в исполнении

Если трещины продолжили расширяться, необходимо определиться какая из частей здания «садиться». Именно с этой стороны и необходимо проводить работы.

Это вся информация, которую может дать эта мера. Теперь будем определять, что привело к разрушениям.
