Составные балки из досок. Коробчатые балки

Наиболее легкими составными балками являются коробчатые балки, из которых могут составляться плоские междуэтажные настилы и настилы кровли. Коробчатая балка состоит из четырех досок, соединенных гвоздями (рис. 8). Для увеличения поперечной жесткости балки по ее длине располагают 4—5 диафрагм из обрезков досок, соединенных гвоздями с ребровыми досками коробчатой балки.

Для взаимного соединения уложенных рядом коробчатых балок служат гвозди, забиваемые сверху в косом направлении (рис. 8). С этой же целью для увеличения жесткости перекрытия полезно поверх настила из коробчатых балок прибить гвоздями слой досок в направлении, перпендикулярном к направлению балок настила. Коробчатые балки являются элементами сборной конструкции, допускающими индустриальное изготовление на стороне и быструю сборку на месте.

Являясь довольно экономичными, коробчатые настилы могут применяться при пролетах 5-7 м. Определив из расчета шаг гвоздей на опорах коробчатой балки, их расставляют в один или рва ряда тем же шагом на длине крайних четвертей пролета и двойным шагом в средней половине пролета. Коробчатые балки, укладываемые в верхних покрытиях, иногда изготовляются вместе с элементами плитного утеплителя. В этих случаях необходимо обеспечить конструкцию от возможности загнивания путем устройства продуктов или же, что значительно лучше в противопожарном отношении, путем эффективного антисептирования как древесины балок, так й термоизоляции. При изготовлении коробчатых балок им обычно придается конструктивный строительный подъем второго рода.

Двутавр из досок. Деревянные двутавровые балки перекрытия и стропильной системы

При строительстве или реконструкции любого дома часто используются деревянные двутавровые балки перекрытия. При этом они увеличивают надежность строения, понижают расходы и время монтажных работ. В этой статье будут рассмотрены преимущества этих изделий, их самостоятельное изготовление, характерные особенности и сфера применения таких деревянных балок.

Двутавровые балки из дерева

Что собой представляют деревянные двутавровые балки перекрытия

На рынок постоянно поступает большой ассортимент качественных стройматериалов, в ряду которого достойное место заняли двутавровые балки. В чем же популярность этой продукции? Балки обладают необычной формой сечения, где основным элементом, создающим жесткость конструкции, является плита OSP, OSB (ориентировочно-стружечная плита). А также она может быть выполнена из толстой фанеры.

Внешне опоры похожи на рельсы, в которых между брусьями врезано ребро жесткости в виде влагостойкой плиты. Благодаря этому изделия выдерживают большие нагрузки, полностью сохраняют свою форму и целостность после установки.

Двутавровые балки перекрытия из дерева своими руками

При изготовлении элементов для опорной балки лучше всего применять клееный брус, поскольку такая заготовка соответствует правильным геометрическим формам. При этом она лишена деформации, скручиванию и изгибу. Но можно применять брус и из любых хвойных деревьев, нужно лишь соблюдать главное условие при этом – качественное просушивание древесины.

Для самостоятельного изготовления двутавровых опор, кроме бруса, понадобятся следующие материалы и инструменты:

Циркулярная пила;
Клей по дереву;
Рулетка;
ОСП (ориентировочно-стружечная плита);
Швеллер для равномерного сжатия заготовки;
Хомуты.

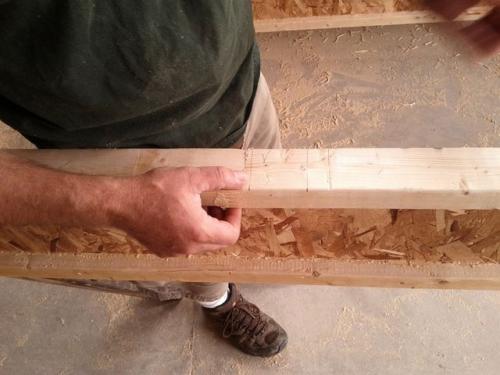

Порядок изготовления

При изготовлении двутавровой балки из древесины своими руками, необходимо:

Шаг №1 . Сделать расчет и подготовить 2 бруса нужного размера. Чем больше высота балки, тем больше по сечению должны быть заготовки, но в любом случае сечение может составлять не менее 40×60 мм.

Шаг №2 . В середине изделий изготовить паз по ширине, равной толщине плиты, а глубиной – равной 10-15% от размера бруса. В домашних условиях сделать такое углубление можно на циркулярной пиле дисковой фрезой соответствующей толщины.

Шаг №3 . Убедиться, что паз не имеет внутренних дефектов в виде «ершистости», искривлений, сколов.

Нанести клей по всей поверхности канавки.

Шаг №4. Вставить плиту в пазы верхнего и нижнего бруса.

Шаг №5. Сжать всю конструкцию через подготовленные швеллера (уголки) с помощью хомутов.

Шаг №6. Оставить в таком виде всю конструкцию на несколько часов до полного высыхания.

После приобретения должного опыта такие деревянные двутавровые балки можно будет изготавливать своими руками с хорошим качеством, и применять их во всевозможных перекрытиях.

Изготовление балки своими руками

Цены

Двутавровые балки изготавливаются в определенный размер и с применением сухого бруса из дерева определенной серии (БП, LVL или W). А также при этом применяется особый клеевой состав, имеющий повышенную пожаробезопасность и влагостойкость. При этом стоимость изделия будет зависеть от длины, категории и пропитки, нанесенной на поверхность двутавра.

Рассмотрим цены двутавровой опоры длиной 6 метров категории W.

Стоимость траверсы за один погонный метр

Такие опорные балки все чаще заменяют громоздкие металлические конструкции. Они используются как несущий элемент при строительстве домов для монтажа стропильной системы, межэтажных перекрытий, а также в качестве каркаса пола, крыш и стен. Двутавровые изделия применяются как в малоэтажном строительстве, так и в проектах промышленной и коммерческой деятельности.

Использование опорных изделий в строительстве регламентируется государственными стандартами и нормативами.

При этом разработаны и применяются следующие документы:

ГОСТ 30244-94. «Стройматериалы и комплектующие изделия».

СНиП 2.08.01-89. «Дома для проживания».

ГОСТ 8486-86Е. «ТУ на материалы пород из хвойных деревьев».

СНиП II-25-80. «Конструкции из дерева».

При изготовлении деревянных балок применяются материалы из пород хвойных деревьев по ГОСТу 8486.

ГОСТ 8486. Изготовление черепных заготовок из хвойного материала.

ГОСТ 2695. 1.3.2. Брус из лиственных пород (ольхи, осины).

СНиП II-25. Расчетные параметры древесины балок, при этом она должна быть не ниже 2-го сорта. Для черепных брусков допускается применять древесину 3-го сорта.

Деревянные двутавры изготавливается совершенно по другой технологии, чем аналогичные металлические конструкции, хотя общее сходство у них есть.

Перекрытия из доски 50х150. Определение нагрузки, действующей на перекрытие

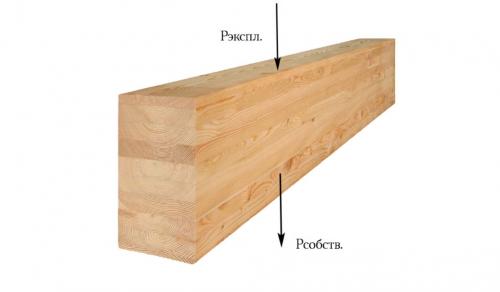

Нагрузка, действующая насостоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации.

Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.

Для чердачного, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.

Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:

70х1,3 = 90 кг/м² , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:

Робщ.=Рсобств.+Рэкспл. = 50+90=130 кг\м² . Округляя в большую сторону принимаем 150 кг/м².

. .

Источник: https://balki-v-interere.postroivsesam.info/novosti/sbornye-balki-perekrytiya-iz-dosok-kakuyu-drevesinu-luchshe-vybrat-dlya-derevyannyh

Две доски вместо бруса. Сдвоенная доска 50, вместо бруса 100. Есть смысл?

Не являюсь специалистом в строительстве деревянных сооружений, однако слышал, что недостатком строительства из бруса является его высыхание в конструкции, и, как следствие, щели между брусками, растрескивание самого бруса. Все это и подпорченный внешний вид, и необходимость утепляться повторно (конопатить). Вопрос такой: исправит ли эти недостатки использование сдвоенной 50-ки (вместо бруса 100)? Доски можно ориентировать по направлению роста (может скомпенсировать скручивание), возводить строение можно "вразбежку", перекрывая щели между внешними досками, внутренними; доску можно найти посуше и более тщательно перебрать "на лицо" и вовнутрь. Понятно, что доска дороже. Столяры, плотники и прочие компетентные люди, что скажете?

Я не профи, но уже тоже думал над этим вопросом.
думаю это хорошая идея!
всё правильно описали…………., помимо всего сдвоенный брус из двух 50-ок, гораздо крепче чем брус 100х100. Я именно для несущих частей планировал использовать сдвоенные доски, а не брус.
При укладке стен могут возникнуть сложности со стыками, да и при креплении досок между собой. если ставить на ребро, то стягивать нужно таким крепежем, чтобы после высыхания не образовался люфт. Моё мнение для стен не совсем подходящий вариант ещё и потому, что: если стены из бруса, то щели придавливает под своей тяжестью сама конструкция, а вертикальные - продольные щели между досками останутся в прежнем положении, да ещё и доски усохнут, т.к. давления будет также только сверху вниз.

А вы не боитесь, если в какой-то момент в каком-то месте доски "разойдутся"
вот так
/ \
А если это будет первая треть дома?

***

Не понятно, что вы хотите получить из досок? Какой конечный продукт?

подумал и понял, наверное получится домик в домике типа матрешки, зимой в одном живем, а летом 2 получается если вытащить

Есть в этом смысл. Но скажу не как строитель, а как мебельшик. Клееный массив это лучше, чем одной доской. Никогда не лопнет в месте клейки. Делал эксперимент. Ломал МДФ, потом клеил на обычный ПВА. Помал опять. Сломал рядом.
Ну и не поведет клееный брус.

Мое дело сказать правду, а не заставлять верить в нее!

Балка из доски. Балки из доски 150

Эволюция возведения перекрытий в частном строительстве шла не от простого к сложному, а наоборот- от сложного к простому. Так, в русской избе перекрытия имели непростую конструкцию. Ее основным несущим элементом служила массивная балка- матица, позволявшая при перекрывании значительного пролета (шириной около 6

13-15. Для монтажа быстровозводимых перекрытий широко используют рассчитанные на различный уровень нагрузок крепежные элементы (13), изготовленные из оцинкованной стали (хомуты, кронштейны, уголки ип.). От их правильного применения зависит качество конструкции. Такие элементы закрепляют саморезами (14), а при необходимости еще и мощными шурупами-глухарями (15).

Эта конструкция изменилась, когда появилась технология создания более эстетичных перекрытий из бруса и настилов из доски. Вконце ХХ в. возникли перекрытия с балками из бруса и лагами из доски, а затем и перекрытия только из широкой доски.

Затем инициативу "упрощения" у проектировщиков перехватили рядовые строители. Врезультате возникли перекрытия, без каких-либо расчетов собираемые из доски 15050мм, устанавливаемой на кромку с шагом 600мм. Всего 2-3ч- и перекрытие готово. Скажете, сказка? Кошмар! К сожалению, данным способом перекрывают как небольшие пролеты, так и те, ширина которых значительно превосходит допустимый предел для перекрытий подобной конструкции. Апредел этот по подсчетам весьма невелик- он чуть превышает 3м. Иникто не задумывается о последствиях: в лучшем случае созданное перекрытие прогнется, в худшем- рухнет. Теперь перейдем к более прогрессивным вариантам.

16-18. Клееные балки (16) можно смело оставлять видимыми в интерьере, после шлифовки и покрытия декоративно-защитным составом они прекрасно сочетаются с другими строительными материалами и любым стилем внутреннего оформления (17, 18).

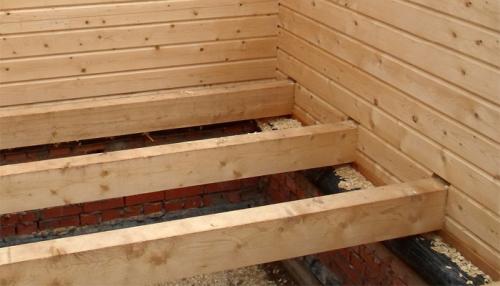

Деревянные балки из досок. Деревянные балки перекрытия - размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Изготовление балок перекрытия из досок. По типу обработки древесины

Балки делятся на два типа:

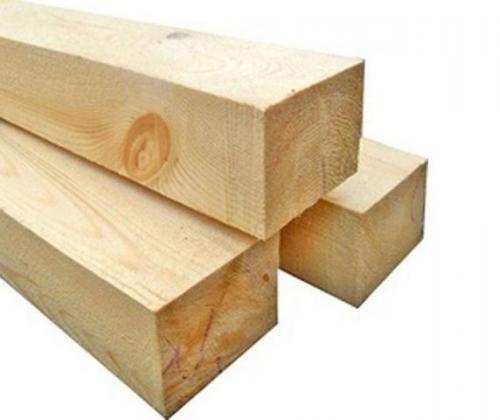

Цельные . Изготавливаются из древесины лиственных или хвойных пород деревьев. Имеют ограничение по ширине пролета (не более 5 м). Преимущества – бюджетная цена, экологичность.
Клееные . Прочность подобной конструкции намного выше, поэтому допустимая ширина перекрытий увеличивается до 20 м.

Различаются элементы по форме (сечению):

Квадратные.
Прямоугольные.
Овальные.
Круглые.
Двутавровые.

Прямоугольные балки считаются лидером по частоте применения. Это сечение лучше всего подходит для любого вида перекрытий.
Овальное или круглое сечение имеют бревна разного диаметра. Этот материал используется для обустройства мансардных или чердачных перекрытий. Бревно также служит декоративным элементом, такой потолок не требует подшивки.
Квадратное сечение почти не используется, оно меньше других подогнано под эпюру внутренних усилий балки.
Двутавры предназначены для межэтажных конструкций.

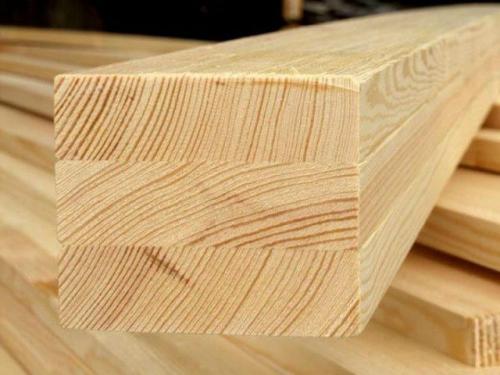

Брус клеёный

Толщина бруса зависит от количества слоев склеиваемого материала . Процесс производится методом прессования. Преимущества технологии – повышение прочности и возможность изготовить балки переменного и гнутого сечения.

Клеёный брус отлично пилится, гвоздится и режется . Кроме этого, обладает целым перечнем преимуществ:

небольшой вес;
простота монтажа;
возможность работать с большими пролетами;
пожарная безопасность;
долгий срок эксплуатации;
стойкость к деформации.

Гладкая поверхность клеёного бруса позволяет его не зашивать, создавая стильный декор помещения. Нужно отметить недостаток балок. При производстве используется клей на основе формальдегида, что снижает экологичность.

Более подробно о клеёных балках перекрытия можно прочитать в этой статье .

Фанера

Применение фанеры позволяет исключить скручивание балки. Материал используется при изготовлении двутавровых балок перекрытия. Из фанеры выполняется заготовка, которая в конструкции служит ребром жесткости . В деревянной балке фрезеруют паз нужной формы, затем детали соединяют.

Основные характеристики :

размер 80 мм/200 мм;
длина от 1,5 м до 6 м (стандартная 3 м);
полка выполнена из бруса (древесина хвойная);
ребро жесткости – фанера березовая ФСФ 24 мм – 27 мм;
вес 5,5 кг/ пог. м.

Преимущества применения фанеры – экономичность сырья, хорошая несущая способность балки, отсутствие скручивания элементов. Недостатки – в материале могут встречаться небольшие пустоты, сучки или внутренние воздушные карманы.

ОСБ/ОСП

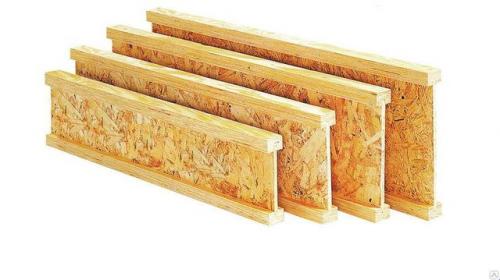

Еще один вариант – использование Н-образных балок из ОСБ/ОСП. Такие конструкции отличаются малым весом . Например, 6-метровая двутавровая балка весит не более 6 кг.

Второй плюс – подобные балки намного легче транспортировать и монтировать. Следствием является снижение затрат и уменьшение сроков ведения работ.

Балка из досок и фанеры. Виды деревянных двутавровых балок

Для изготовления двутавровой балки используется брус, а для перегородки – плиты OSB или фанера. Детали изделия склеивают специальным клеящим раствором для несущих конструкций. В зависимости от характера используемого материала различают следующие виды изделий:

Двутавровые балки из фанеры и цельного бруса – для них в основном применяют древесину хвойных пород, так как она более устойчива к гниению и грибкам. Брус обязательно высушивают, так как влажная древесина со временем сильно деформируется. Доска, как правило, не достигает длины более 4–6 м. Однако прямо на месте строительства можно удлинять элементы, скрепляя двутавры между собой на болты с гайками.
Двутавровые фанеродеревянные клееные балки выполняются из клееного бруса. Преимущество этого материала состоит в полном отсутствии усадки. Такую доску склеивают из фрагментов, уложенных в разном направлении. Это не позволяет изделию отводить влагу, как цельный брус, но зато обеспечивает сохранность формы и точность геометрических размеров. Кроме того, длина готового изделия для перекрытия может достигать 12 м. Сохраняют все свойства древесного материала: балки прекрасно подвергаются резке, распилу, обеспечивают надежное крепление.

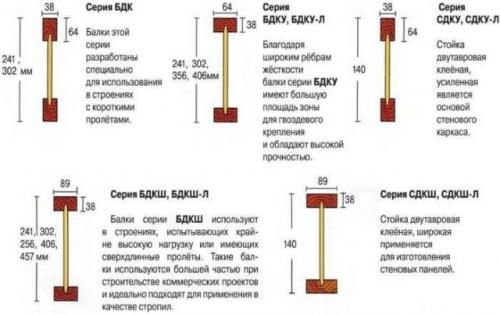

Помимо материала, пользовательские характеристики деревянных двутавровых балок обеспечивают и размеры, и конструкция. По этим признакам изделия разделяют на несколько серий:

серия БДК – клееные деревянные двутавровые балки, используются при сооружении коротких пролетов;
БДКУ – усиленная конструкция для перекрытий, здесь используется более широкая полочка, балка выдерживает более высокие нагрузки и используется на длинных пролетах;
БДКШ – это деревянные двутавровые балки перекрытия и стропильной системы с очень длинными пролетами, в изделии ширина полки достигает 89 мм, что обеспечивает способность выдерживать очень высокие нагрузки;
СДКУ – усиленная стойка, она используется не для перекрытий, а для сооружения стенового каркаса;
СДКШ – стойка с более широкой полкой, двутавровую конструкцию применяют для стеновых панелей.

Все варианты относятся к конструктивным материалам, то есть могут быть использованы для строительства несущих конструкций. Чаще всего они находят применение при сооружении каркасных домов, где важно не увеличивать нагрузку на стены и фундамент.

Как из двух досок сделать брус. Перекрытие из дерева

Перекрытие — это ограждающая конструкция между этажами. Железобетонное перекрытие хорошо всем известно, достаточно поднять голову и посмотреть на потолок наших квартир. Удешевить стоимость железобетонного перекрытия в условиях самодеятельного строительства не удастся. В данной главе будем рассматривать перекрытие из дерева.

Перекрытие выполняется по несущим деревянных балкам. Ширина и высота несущих балок зависит от длины перекрываемого пролета, расстояния между балками и толщины досок пола. Для стандартного пролета в 6 м применяют балки 10×15(h) см с шагом 1 м. Обычно балки устанавливают двумя способами: с заделкой или врубкой концов в стены и на кирпичных столбиках.

Для примера рассмотрим устройство перекрытия в кирпичном доме. Брус 10×15 см устанавливаем одновременно с кирпичной кладкой стен с шагом 1 м при толщине досок пола 50 мм, шагом 0,8 м при толщине 40 мм, шагом 0,5 м при толщине 25 мм. Для придания большей жесткости брус ставится на ребро, то есть 15 см — это высота балки. Балки перекрытия устанавливают по одному уровню по площади всего дома.

При правильно выполненной рекомендации по устройству цоколя это нетрудно сделать. Нужно разложить балки по гидроизоляции цоколя. Положить на них сверху длинную ровную доску и проверить уровнем ее горизонтальность. При необходимости концы балок приподнимают до достижения ими горизонтальности. Под концы балок подкладывают раствор или кирпич в зависимости от высоты подъема балки. Деревянные щепки не подкладывают, они быстро сгнивают.

Концы балок должны быть обернуты рубероидом или толем с пяти сторон, а сама балка обработана антисептиком (битумом, смолой или просто окрашена). После окончательной выверки горизонтальности балок и шага между ними кладут кирпичную стену, концы балок закладываются. Для устойчивости будущего пола под балки выкладывают 2—3 кирпичных столбика. Их устройство понятно из рисунка 1.

Рис. 1. Устройство подбалочных столбиков из кирпича: 1 — гидроизоляция; 2 — кирпичный столбик 250×250 мм; 3 — деревянный брусок; 4 — балка 150×100 мм; 5 — доски пола; 6 — обшивка из теса

Количество столбиков зависит от пролета балки, расстояние между ними не должно превышать 2 м. По низу балок делают подшивку из теса толщиной 25 мм. На подшивку настилают слой пароизоляции из пергамина, причем каждая последующая полоса должна перекрывать предыдущую на 10—12 см. Пароизоляция должна предотвратить прохождение паров из нижнего помещения и помешать насыщению утеплителя водой. Иначе утеплитель насытится парами и зимой превратится в лед, а лед, как известно, не греет.

На пароизоляцию укладывают утеплитель. Утеплитель может быть любой: шлак, опилки, пенопласт, соломенная резка, сухая листва и др. Не допускается в перекрытии использовать минеральную вату, при ходьбе по перекрытию из нее выделяется вредная для здоровья пыль. Не рекомендую засыпать утеплитель в чистом виде, лучше смешать его с цементом и залить в жидком виде. Качество утеплителя по теплопроводности снизится, но это защитит в какой-то мере от грызунов.

Толщина утеплителя выбирается по теплорасчету, в зависимости от вида утеплителя. Марку утеплителя выбирают самую низкую, например, опилкобетон М5. Заливайте утеплитель поверх балки — не ошибетесь. Сверху по балкам настилают чистые полы. В перекрытие между 1-м и 2-м этажами утеплитель можно не класть. В качестве столбиков здесь выступят перегородки, если же перегородок нет, делают чаще шаг балок.

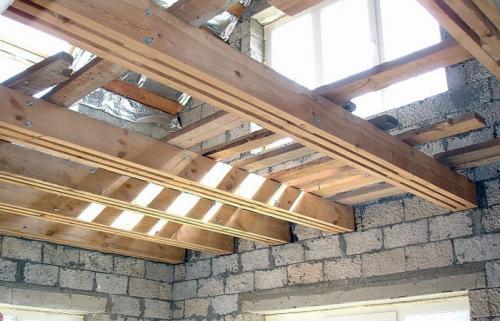

Рис. 2. Дешевое перекрытие на балках, сколоченных из досок: 1 — подшивка; 2 — пароизоляция; 3 — утеплитель; 4 — пол; 5 — сшивная балка; 6 — брусок по всей длине балки 50×50 мм (40×40); 7 — войлок (пакля), смоченный в растворе

Как уменьшить стоимость перекрытия? Балки совершенно необязательно ставить из бруса. Их вполне можно заменить балками, сколоченными из досок. Такие балки сколачивают из двух досок толщиной 3—4 см, но не друг к другу, а с зазором. В середину балок вставляют коротыши, по 3—4 шт. на балку. Коротыши отпиливают от досок такой же толщины или испбльзуют деревянные отходы. По несущей способности такие балки не уступают сплошным. В результате того, что доски раздвинуты, у таких балок момент сопротивления такой же, как и у сплошных.

Подшивку внизу балок тоже не обязательно делать из хорошего теса, вполне можно обойтись горбылем и отходами пиломатериалов (например, после разборки лесов и опалубок). Настилив подшивку, как показано на рис. 2, экономим и гвозди. Подшивку гораздо удобнее стелить и можно не прибивать. Используя такой метод подшивки, все обрезки досок, неизбежно появляющиеся на стройке, уйдут в дело или на изготовление балок, или на черный пол.
