Крепление балок к стене. Опорное крепление
Крепление балок к стене. Опорное крепление
Этот способ применяют чаще всего. Он самый простой, но при этом надежный, так как балка ложится на стену и полностью опирается на неё. На деревянных и каркасных стенах балку закрепляют с помощью специальных стальных уголков, болтов-глухарей, шкантов или шпилек. В стенах из кирпича или строительных блоков в процессе кладки устраивают ниши.
- Крепление уголками.

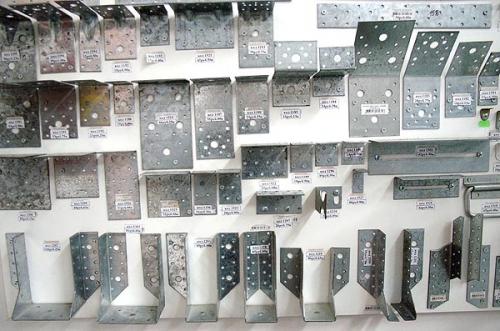

С помощью перфорированных стальных уголков осуществляют крепление балок перекрытия к мауэрлату, установленному на каменные стены, к стенам из бревна или бруса, а также к верхней продольной балке каркасника. Она укладывается сверху и закрепляется уголками по бокам, если это установленная на ребро лафетная доска. Брус можно закрепить и сбоку, и снизу.
Крепление балки из бруса к мауэрлату
При монтаже перекрытий на каркас балки смещают так, чтобы они не лежали на опорных стойках. Это допустимо только при наличии проекта, подразумевающего такое расположение балок, и расчета по нагрузкам.
- Крепление болтами и шпильками.
Таким крепежом можно зафиксировать только балку-брус либо двутавровую балку. После разметки и раскладки по месту в брусе просверливают сквозное отверстие, уходящее в верхнюю часть стены. При необходимости скрытого крепления под головку болта или гайку делают углубление большего диаметра. Винтовой крепеж вставляют в отверстие и затягивают ключом-трещоткой. В металлических двутаврах отверстия высверливают с обеих сторон опорной плоскости.
После установки и фиксации балок можно продолжать возведение стен второго этажа, вырезая в бревнах первого ряда по разметке пазы на высоту бруса. Либо укладывая этот ряд отрезками бревен, длина которых равна шагу между балками. Если выпустить их за пределы наружных стен в верхнем перекрытии, возможно крепление стропил к балкам, которые будут одновременно выполнять функцию нижних затяжек стропильных ферм.

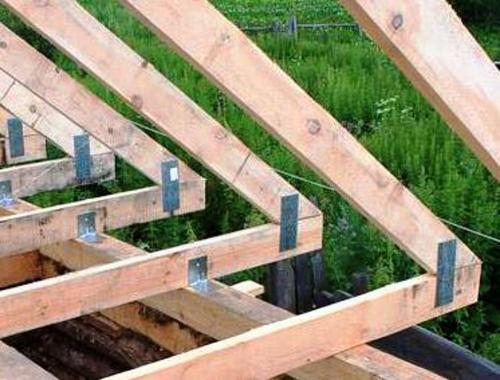

Вариант монтажа стропил на балки перекрытия

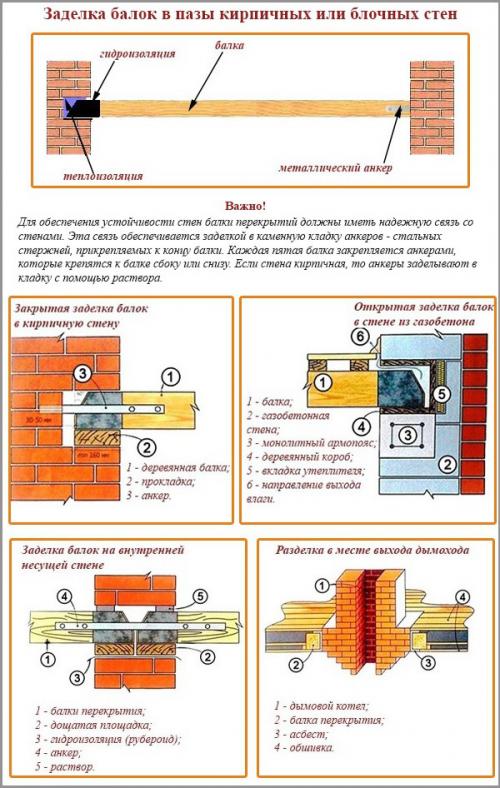

- Крепление на блочные и кирпичные стены.

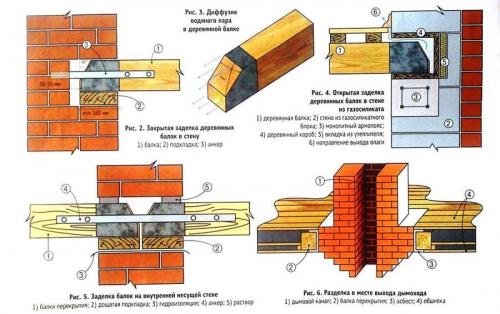

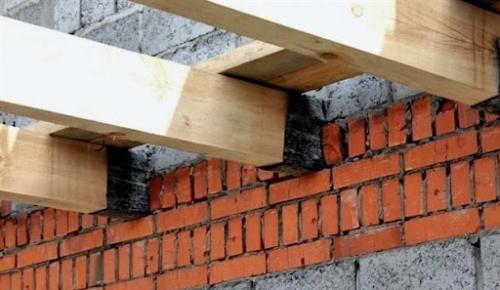

При кладке стен из полнотелого кирпича и бетонных блоков тот ряд, на который будут устанавливаться перекрытия, прогоняют с особенным тщанием, выверяя по уровню. Затем производят разметку и укладывают деревянные балки, предварительно обработав их торцы консервирующей фунгицидной пропиткой и обернув двумя слоями рубероида. Такая защита необходима на стыке материалов с разной теплоемкостью, чтобы дерево не мокло и не гнило в точке выпадения конденсата.
Дополнительное крепление балки к стене не требуется, она надежно фиксируется стеновыми блоками, которые выкладываются в промежутках между ними, и верхними рядами.

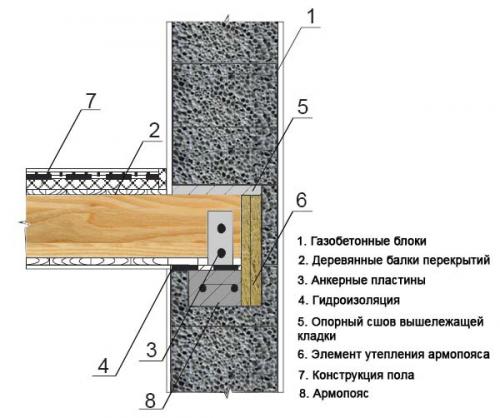

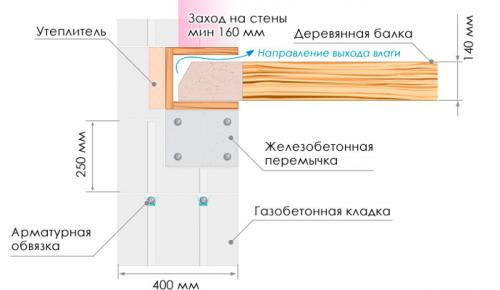

Если стены из газобетона и других ячеистых блоков недостаточной прочности, то под балки по всему периметру заливают бетонную армированную ленту (армопояс) либо выкладывают 3 ряда полнотелым кирпичом с армированием сверху и снизу.

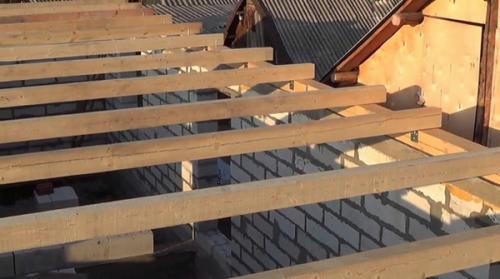

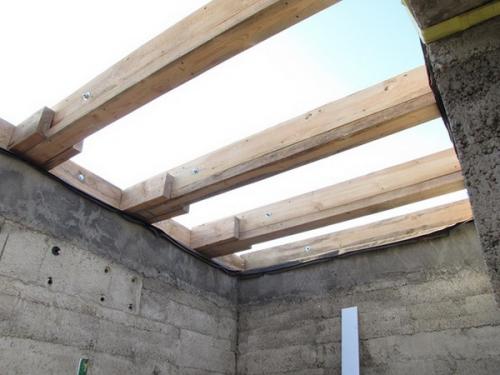

Крепление балок перекрытия к мауэрлату. Крепление балок крыши к мауэрлату
На стенах железобетонных домов для крепления балок крыши обычно делают уступ, который ограничивают армопоясом по внешней стороне. Это позволяет жестко зафиксировать балки и сделать невозможным их сдвиг, когда конструкция уже связана в единое целое.

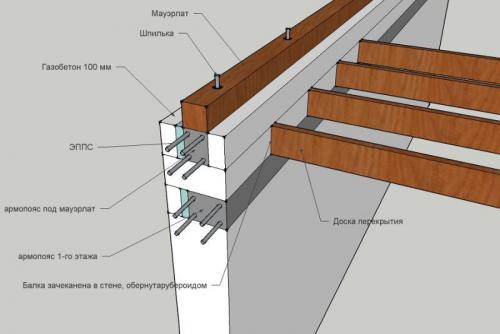

Для крепления балок на крыше домов из штучных материалов — кирпича, ракушечника, газоблока, пеноблока — поверх стен сначала нужно уложить мауэрлат. В большинстве случаев его делают из деревянного бруса 150×150 мм или 200×200 мм, для небольших домов и подсобных построек можно использовать брус 100×100 мм. Он нужен, чтобы заменить точечную нагрузку от балок на распределенную по всей поверхности стены.
На мауэрлате балки закрепляются тремя способами.

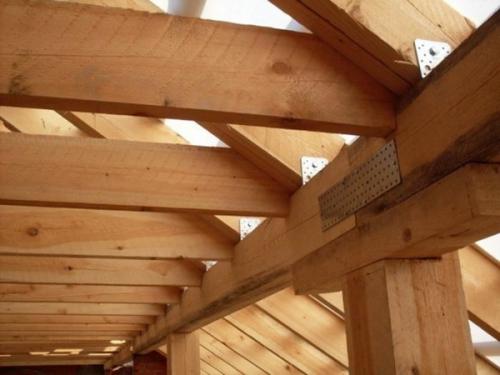

В этом случае балка перекрытия просто укладывается поверх мауэрлата и фиксируется на нем скобами, перфорированными уголками или шпилькой. Независимо от вида основного крепления балки почти всегда для надежности дополнительно прибивают двумя гвоздями наискось.
Запил нужен, чтобы защитить балки от сдвига. Как правило, такой способ крепления используют для асимметричных крыш, поскольку в этом случае нагрузка от стропил направлена от стены. Если речь об обычной двухскатной крыше, в пропиле нет необходимости — балка будет работать как затяжка, а усилие на сдвиг от противолежащих стропильных ног будет компенсироваться.
Запил для крепления балок крыши к мауэрлату нужен небольшой — до 20 мм глубиной. Этого достаточно, чтобы надежно зафиксировать доску. Но учитывайте, что пропиливают паз именно в балке. Ослаблять мауэрлат даже небольшим запилом категорически нельзя — это может привести к его растрескиванию и последующему разрушению под нагрузкой.
Установленные с запилом балки закрепляются перфорированными уголками или скобами. Гвозди для их дополнительной фиксации обычно не нужны.
Довольно редкий способ крепления для балок крыши. В основном он используется при монтаже досок перекрытия, которые не несут никакой нагрузки, кроме веса пола и предметов на нем. То есть когда балки используются только для перекрытия, а не для того, чтобы опирать на них стропила и другие элементы кровли.

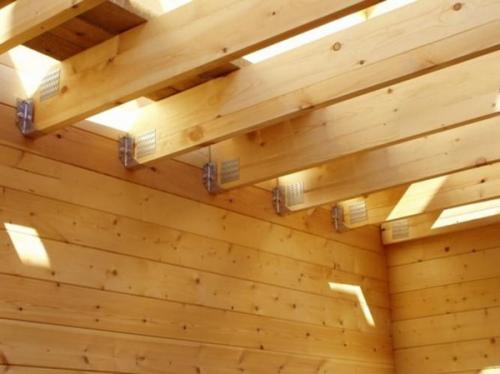

При таком способе установки балок используется специальный крепеж — держатель-наконечник или подвес. Это П-образный перфорированный уголок, на который балки подвешивают к стене.
В крайнем случае, когда нет другого выбора, крепление «торец-пласть» применяют и для нагруженных конструкций. Например, при монтаже стропильных систем сложных крыш или при устройстве плоских кровель. Но в этом случае для крепления балок на крыше используют деревянные накладки, шпильки или держатели, усиленные перфорированной лентой либо проволокой.
Крепление балок перекрытия к стенам из газобетона. Преимущества и недостатки по сравнению с плитами перекрытия
Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.
Важно! Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!
В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.
Плюсами деревянных балок являются:
- Экологичность, так как дерево — это возобновляемый натуральный материал.
- Небольшая масса.
- Низкая теплопроводность по сравнению с бетонными конструкциями.
- Невысокая цена по сравнению с другими видами перекрытий.
- Большой ассортимент в выборе.
- Простота установки балок.
Отрицательные стороны у древесины тоже имеются:
- Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
- Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
- Горючесть (натуральные материалы легко воспламеняются).
Важно! Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.
Теперь рассмотрим бетонные перекрытия и их недостатки:
- Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
- Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.
Как крепить деревянные балки перекрытия. Крепление бруса к стене
Крепление бруса к стене — не простой вопрос. Брус всегда был популярен в строительстве частных домов. В настоящее время все чаще появляются строительные материалы с новыми свойствами, развиваются технологии. Комбинация бруса с новыми стройматериалами и монтажными системами иногда вызывает вопросы — каким же образом технически правильно будет выполнить крепления бруса к разным поверхностям?
Для крепления необходим крепежный материал. Сегодня имеется множество видов крепежа для любых соединений элементов. Их отличия — область применения и технические характеристики, которые регламентируют допустимую нагрузку на крепежный элемент и технологию крепежа.
Уголковые крепежные элементы из металла имеют отверстия для крепления саморезами, гвоздями или дюбелями. Металлы для уголков применяются не подверженные окислению и достаточно прочные. Запас прочности уголка нужно принимать не менее 2, то есть уголок должен выдержать вес в два раза больше, чем вес элемента, который будет на него опираться. При этом нужно еще учесть и посчитать, какие конструкции будут опираться на этот брус.
Деревянные брусья крепят к стенам с разными целями — чтобы укрепить на этих стенах навесную мебель, книжные полки или декоративные элементы интерьера, а также бытовую технику. При установке дверных коробок, для облицовки снаружи и внутри, для устройства козырька над входной дверью или навеса для веранды также нужно делать крепления бруса к стенам. Главное, сначала нужно определиться с материалом этой стены, и подходить к газобетонным блокам, гипсокартонной облицовке и стене из кирпича, конечно, придется совсем по-разному.
Выбор способа крепежа зависит от материала стены и особенностей создаваемой конструкции. Конечно, в контексте газобетона речь не о том, чтобы крепить прогоны из бруса к стенам из ячеистобетонных или керамических блоков, это невозможно без устройства армопояса или усиливающих опору конструкций, а только о креплении брусков, например, для обрешетки под гипсокартон.
Также речь не о том, чтобы крепить брус к кирпичным и бетонным стенам для устройства перекрытий или полов с лагами из бруса, поскольку в этих конструкциях брус и его крепление должны нести значительные нагрузки. Конструкция крепления бруса при этом — монтаж в стену в процессе кладки или бетонирования, или опирание на армопояс.
Торец бруса дополнительно пропитывают огнебиозацитным составом перед замоноличиванием или закладкой в стену и защищают слоем гидроизоляционного материала. Антисептики на масляных основах применять не рекомендуют, поскольку они затрудняют испарение влаги. Концы деревянных балок срезают под 70 град, для того, чтобы влага лучше испарялась. Зазор между стеной ниши и балкой обязателен, в него закладывается теплоизоляция, поскольку балка опирается на наружную стену.
При укладке балок из бруса на армопояс их крепят специальными анкерными пластинами, покрытыми антикоррозионным составом.
Уголковый крепеж применяют для крепления бруса к бетонным и кирпичным конструкциям. Надежное и прочное соединение возможно при использовании качественных уголков из металла, способного выдерживать нагрузку.
- Перед установкой уголковых элементов на поверхность наносят разметку положения и контуров бруса, пользуясь измерительными инструментами. Можно пользоваться обычным отвесом и строительным уровнем, но лазерный уровень позволит быстро сделать разметку и по вертикали, и по горизонтали одновременно.
- Затем уголковые элементы фиксируют дюбелями, саморезами, для более легких конструкций используют гвозди. Полностью саморезы не затягивают, чтобы можно было слегка подкорректировать положение элемента.
- Брус вставляют в уголки и присоединяют к ним саморезами, затем затягивают крепления уголков к стене полностью. Уголок зажимают крепежными элементами, при необходимости корректируя его положение точно по разметке.
