Крепеж через утеплитель к стене. Основные группы теплоизоляции

Крепеж через утеплитель к стене. Основные группы теплоизоляции

Классификация материалов проводится по многим параметрам. Основными критериями выбора считаются состав, технические характеристики (вес, толщина, энергоэффективность), исполнение. Последний момент важен для рассмотрения вариантов крепления утеплителя к стене.

Здесь учитываются структура, жесткость и форма. В таблице приведены основные различия и примеры материалов той или иной группы.

Связанные вопросы и ответы:

Как повесить шкаф на стену с утеплителем. Как прикрепить навесной шкаф к стене?

Наиболее простым и доступным методом крепления шкафа к перегородке или стене из гипсокартона является использование в качестве крепежа дюбелей-бабочек. Такой вариант подойдет для конструкций, вес которых не превышает 5 кг. Дюбеля ввинчиваются в материал с помощью отвертки, а затем в них закручивается шуруп. Применение механизма «бабочки» эффективно защищает крепежный элемент от проворачивания и проваливания.

При необходимости повесить на стену из гипсокартона шкаф весом до 15 кг, оптимальным решением будет использовать промежуточные планки. Они фиксируются в разных местах при помощи саморезов и анкеров. Затем на них крепятся необходимые конструкции.

Для размещения на стене из гипсокартона габаритной и тяжелой мебели следует использовать анкерные болты удлиненного типа. Этапы работы включают в себя:

• Проделывание отверстий в стене через ГКЛ с помощью дрели или перфоратора (глубина должна быть длиннее анкера в среднем на 0, 5 см).
• Через образовавшиеся углубления вставляются анкерные болты (по уровню с гипсокартонным листом). Для надежной их фиксации применяется специальный ключ.
• На резьбу болта насаживается шайба, петля от шкафчика, затем снова шайба и это все прикручивается гайкой.

Достаточно универсальным крепежным элементом является дистанционная проставка. Она устанавливается так, чтобы соответствовать уровню крепления мебели. При монтаже конструкции на перегородке делаются соответствующие пометки. Мебельный крепеж без особых проблем прикручивается к крепкому основанию.

Закладные из деревянного бруса, профиля для гипсокартона, кронштейнов и прочих элементов, монтируются в каркас приблизительно там, где планируется делать отверстия для крепления конструкций.

Способ 1. Установка закладного бруса

Закладные элементы заранее устанавливаются в стену или перегородку из гипсокартона на нужной высоте в процессе монтажа каркаса.

Огромным преимуществом этого способа является возможность надёжно прикрутить крепления шкафов в любом месте по всей длине закладных элементов.

Никаких дополнительных затрат закладные не требуют. По сути это дополнительные горизонтальные перемычки каркаса из обрезков стоечного профиля с вложенными в них деревянными брусками.

Комбинация из профиля и бруса имеет ряд преимуществ по сравнению с чисто деревянными закладными:

• Отпадает необходимость подбирать брус, идеально подходящий по толщине перегородки – нужную толщину каркаса задаст профиль. Куски бруса прикручиваются к нему саморезами в процессе монтажа и не болтаются;
• Металлическая «рубашка» из профиля предохраняет брус от растрескивания и придаёт дополнительную жёсткость.

Способ с закладными элементами часто применяется, если необходимо повешать кухонные шкафы (особенно на гипсокартоновую перегородку), когда возможности крепления к капитальной стене просто нет.

Монтаж закладных – самый надёжный способ повесить шкаф на стену из гипсокартона.

Минусом этого метода крепления можно считать необходимость заранее знать размеры и расположение навесный шкафов, что не всегда известно на этапе монтажа.

Рассмотрим на примере как повесить шкаф на кухне используя монтажную рейку

Из инструментов понадобиться:

1. Ударная дрель или перфоратор.
2. Несколько дюбелей с диаметром 10 мм, и длинной не менее 6 мм.
3. Два навеса и монтажная планка.
4. Ножницы по металлу или лобзик.
5. Бур по бетону диаметром 10 мм.
6. Сверла 4 и 2 мм.

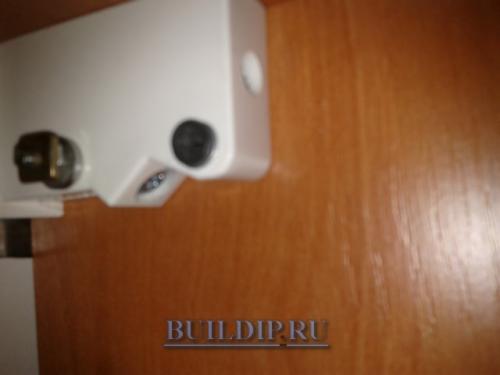

Крепление навесов

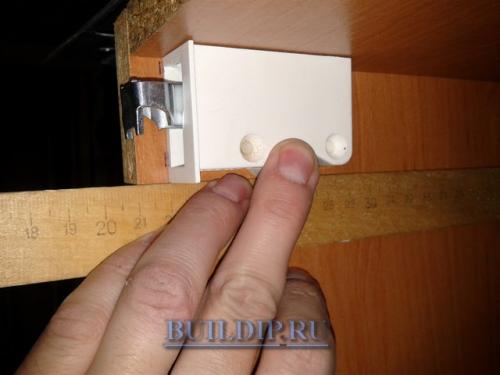

Подготовим шкаф для крепления навесов. Для этого, если она не снята, демонтируем заднюю стенку. Обычно она изготовлена из ДВП. Вставляем внутрь корпуса навес и смотрим, чтобы его верхняя часть, плотно прилегала к корпусу шкафа.

Крючок в отпущенном состоянии, должен выходить за корпус шкафа на 4мм.

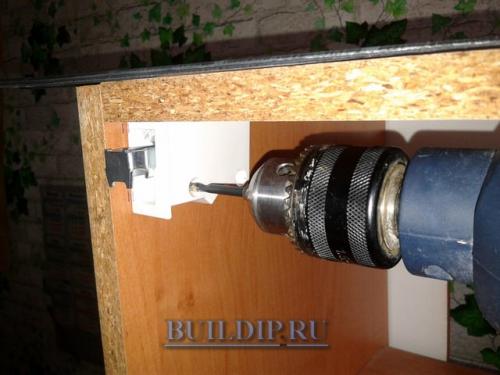

Сверлом 4 мм сверлим сквозное отверстие для крепления навеса.

Второе отверстие для крепления навеса не сверлим на сквозь, а проходим сверлом 2 мм для ввинчивания шурупа.

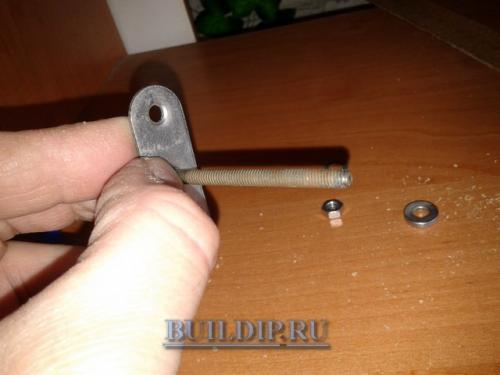

На практике в двух креплениях применяют шурупы, но для большей надежности было решено использовать сквозной винт и гайку. Минус этого способа то, что сбоку шкафа, будет видна головка винта. Но и на обычных шурупах шкаф не сорвется.

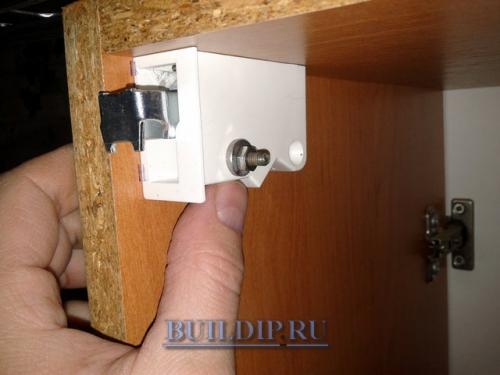

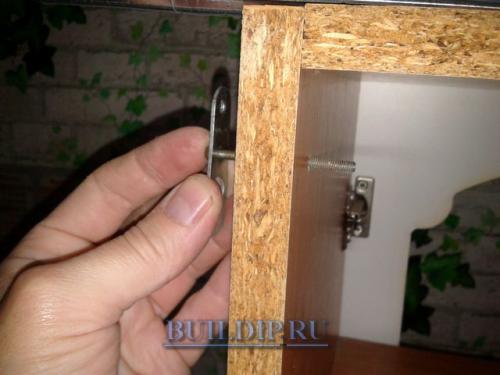

Когда отверстие готово, скрепляем детали винтом через шайбы.

Не следует зажимать их очень сильно, чтобы не сломать корпус навеса.

Во второе отверстие закручиваем шуруп.

То же делаем и с противоположной стороны.

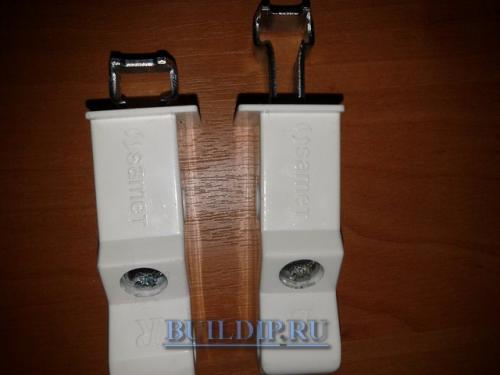

Навесы бывают «левый» и «правый», и вставлять их нужно соответственно.

На корпусе есть маркировка с буквами «L» и «R».

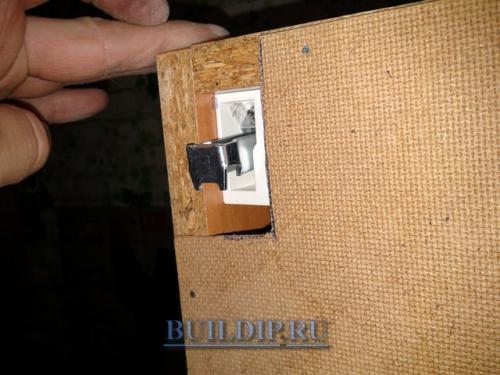

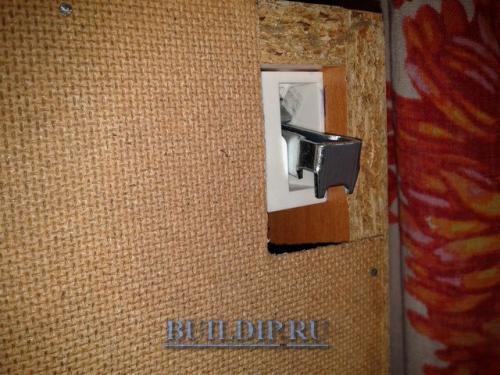

Закрепив навесы на боковых стенках шкафа, закрываем заднюю стенку ДВП панелью, вырезав места выхода крюков. Сделать это можно, как ножницами по металлу, так и обычным лобзиком.

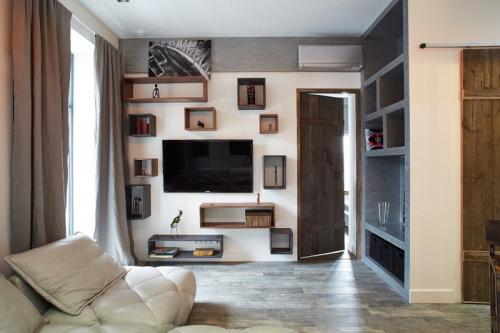

Как повесить полку на стене с утеплителем. Как правильно и красиво повесить полку на нужной высоте

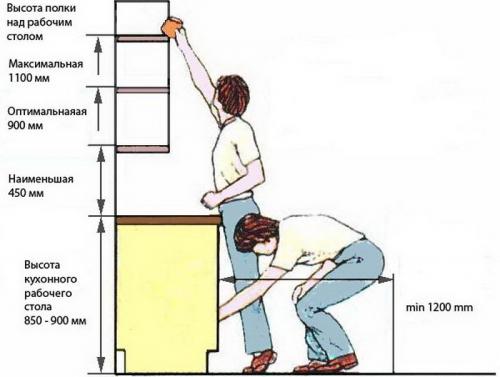

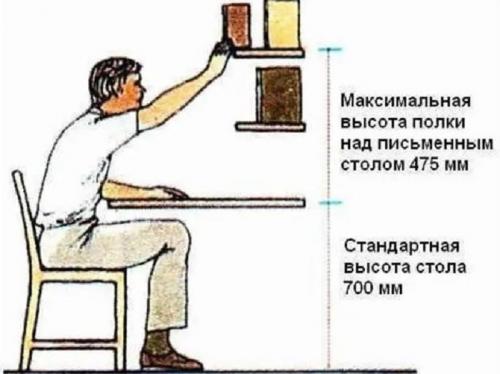

Сначала поговорим о высоте размещения полки. Так, оптимальная высота самих полок, которые размещаются над рабочим столом, составляет 400 мм. При стандартной высоте рабочего стола, равной 700 мм, полка должна размещаться над столешницей не более чем на расстоянии 480 мм. При этом на столе под полкой удается поставить монитор компьютера.

В положении стоя человек достает до полки на высоте 2 м от пола. Разумеется, указанные параметры могут быть скорректированы с учетом роста конкретного пользователя.

Перечисленные требования относятся и к кухонным полкам. Однако полки на стене, расположенные в зоне прохода людей, могут быть закреплены на высоте не менее 2 м.

Высота размещения полки над телевизором ограничивается лишь условиями отвода тепла, и зазор должен составлять не менее 10 см. Сам телевизор при этом рекомендуется устанавливать так, чтобы центр экрана находился не менее 1,2 м от пола.

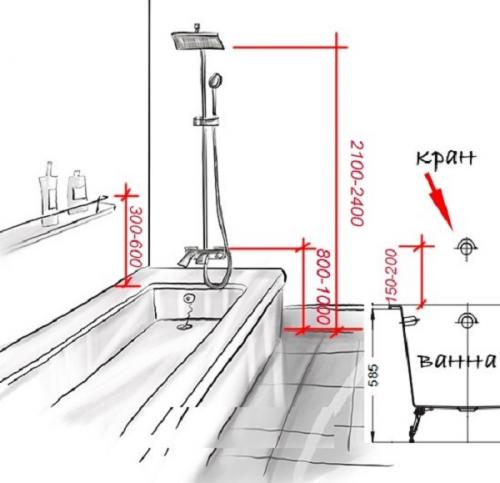

Полочку сбоку над ванной можно повесить на высоте 300-600 мм, то есть так, чтобы доставать до нее, не вставая. При этом между стенкой ванны и плиткой должен быть достаточный зазор для размещения полки.

Теоретически, полки в квартире можно разместить, где угодно. Чтобы получилось удобно и красиво, следует придерживаться следующих правил:

• Мебель на стене не должна мешать передвижению по комнате. Можно выбрать полочки со срезанными или закругленными углами. Интересное решение предлагают загнутые стеклянные полки.
• Удобно и правильно разместить полки над рабочим столом, можно это сделать на всю его ширину. Получается удобно, функционально, красиво.
• Полочки гармонично заполнят собой любую свободную зону в квартире: в углу, над кроватью в спальне, возле окна, над столом в кухне.
• При наличии в комнате невысоких шкафов полочки удачно впишутся вокруг телевизора. Интересное решение предлагают даже простые квадратные полки.
• На узком простенке между окнами будет уместна подвесная полка с комнатным растением.

Размеры полок и их оформление должны быть согласованы с окружающей обстановкой в комнате. Так, яркие и необычные по форме изделия представляются выгодно на фоне спокойных тонов отделки стен и окружающей мебели.

Крепление на стену утеплённую пенопластом. Конструкция дюбеля для утеплителя

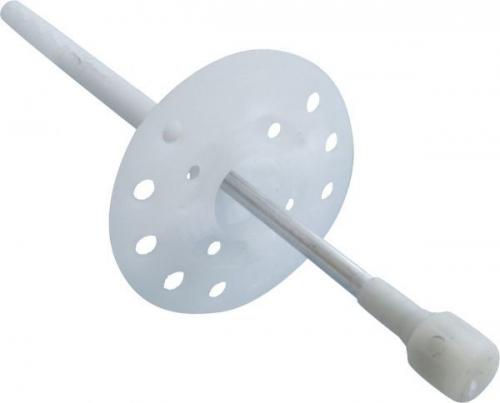

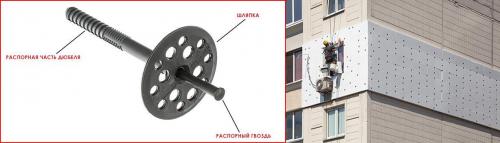

Дюбель для крепления утепляющей плиты (мата) состоит из нескольких частей (материал — пластик кроме гвоздя):

• шляпки в виде круглого диска диаметром от 40 до 60 мм, прижимающей плиту к стене;
• пустотелого стержня диаметром 8-10 мм, соединяющего шляпку с распорным элементом крепления;
• распорной части дюбеля (анкерной гильзы), заклинивающейся в отверстии стены при вбивании в стержень распорного гвоздя;
• распорного гвоздя, изготавливаемого из пластика, металла, стеклопластика;
• расширительной зонтичной головки, увеличивающей диаметр шляпки;
• специальной термоголовки, надеваемой на распорный гвоздь (или установленной производителем в несъемном варианте).

Существуют конструкции, в которых все перечисленные элементы представляют отдельные детали, соединяемые непосредственно перед монтажом. Такие разборные системы относятся к наиболее дорогим изделиям. Однако большинство креплений, представленных на рынке, выпускаются в виде двух цельных деталей: одна представляет собой шляпку и стержень с распирающимся хвостовиком, другая — распорный гвоздь с закрепленной на нем термоголовкой.

Широкая шляпка утеплителя нужна для надежного удержания пористого и легкого материала плиты на стене. Чем он легче и податливее на излом и изгиб, тем больше должен быть диаметр шляпки, поэтому в ряде случаев используется дополнительная расширительная головка.

Пустотелый стержень служит соединением шляпки с распорной частью. От его длины зависит максимальная толщина применяемого утеплителя.

Распорный гвоздь служит для закрепления дюбеля в стене. Наибольшее трение заклинивания обеспечивает стальной гвоздь, поэтому его используют для самых тяжелых теплозащитных плит. Однако сталь хорошо проводит тепло, и в крайне холодных регионах такой гвоздь становится реальным мостиком холода, в районе которого возможно промерзание утеплителя с ухудшением теплоизолирующих свойств.

Чтобы снизить этот эффект, производители дюбеля снабжают гвоздь термоголовкой, которая в рабочем состоянии обеспечивает термоизоляцию гвоздя со стороны атмосферы. Второе назначение термоголовки состоит в герметизации стального гвоздя, при которой исключается выпадение на нем конденсата с последующей коррозией и разрушением теплоизоляционной системы.

Распорная часть дюбеля — это продольно разрезанный в одной или в двух плоскостях на длине 50 мм конец пластикового стержня. В нерабочем состоянии сегменты соединены технологическими пластиковыми перемычками для сохранения заданного диаметра стержня (8 или 10 мм). Наружная часть сегментов имеет поперечную насечку для лучшего удержания стержня в стене. При вхождении в него гвоздя технологические соединители рвутся, и распорные сегменты надежно заклинивают стержень дюбеля в стене.

Дюбель для крепления к утепленному фасаду. Что это такое? Использование дюбелей

Фасадный дюбель – это специальный вид крепежа, который применяется для закрепления, установки различных конструкций и материалов, в том числе теплоизоляционных, к стенам строений. Он бывает разных видов, но чаще всего применяется тарельчатый.

Чаще всего такие крепежи используют при установке вентилируемых фасадов, для крепления конструкций из металлического профиля и облицовочного материала

Строение дюбеля таково: он состоит из трех элементов — фиксатора, распорного и анкерного элементов. Распорка – это стержень. Фиксатор делается из пластика, анкер – из полиамида.

Распорная часть (головка, шляпка) — 1; фиксатор — 2; анкер — 3

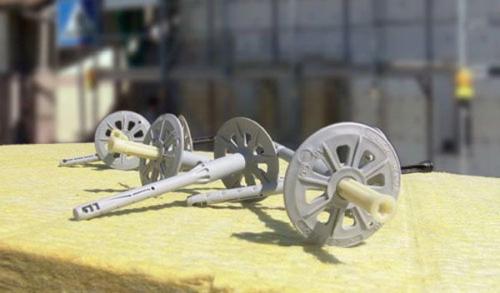

Фасадный тарельчатый дюбель получил свое название из-за особой формы шляпки – довольно крупной, напоминающей по форме небольшую тарелочку или шляпку гриба. Изготавливается либо полностью из полимерных материалов, либо частично из металла. Благодаря его использованию, удается надежно прикрепить утепляющие и другие материалы и конструкции к фасаду дома.

В целом же, дюбель фасадный имеет более длинный по сравнению с другими видами дюбелей стержень. Именно это позволяет использовать его для монтажа толстых материалов, изделий с большим сечением. Отдельные типы фасадных дюбелей и вовсе имеют дополнительно специальные усики, что позволяет надежно закрепить их в мягких и пустотелых изделиях.

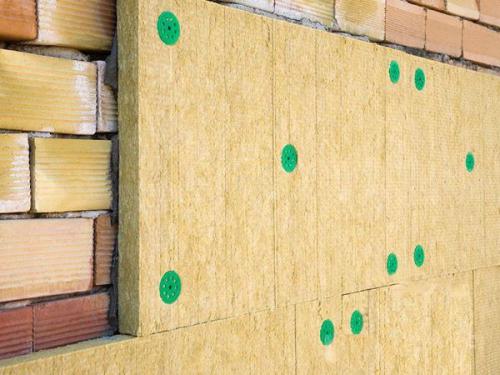

Крепление минеральной ваты с помощью дюбеля

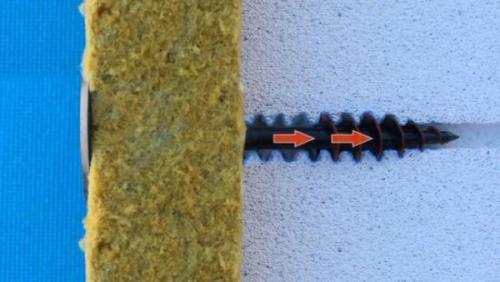

На заметку! Главное отличие фасадного дюбеля от обычного – это точное соответствие геометрии самого дюбеля и металлического шурупа. За счет этого и достигаются высокие показатели выдерживаемой им нагрузки.

Крепление для теплоизоляции с оцинкованным стержнем

Прикрепить этим элементом можно облицовку здания, теплоизоляцию, конструкции из металлического профиля, деревянные конструкции, шкафы навесные и так далее. Но чаще всего он применяется именно для монтажа теплоизоляции.

На заметку! Использовать фасадные дюбели можно как для новых построек, так и для старых зданий, имеющих штукатурные фасады. При этом не стоит бояться, что держаться крепеж на напитавшейся грязью за время существования дома штукатурке с эффектом «мыльного слоя» будет плохо. Напротив, его часто используют даже при реконструкции видавших виды строений. А полностью старую штукатурку можно даже не счищать (только легко отпадающий слой), что позволит сэкономить немало денежных средств.

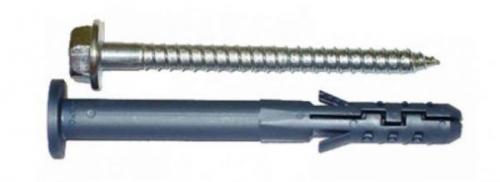

Дюбель-анкер 10х100 мм рамный фасадный

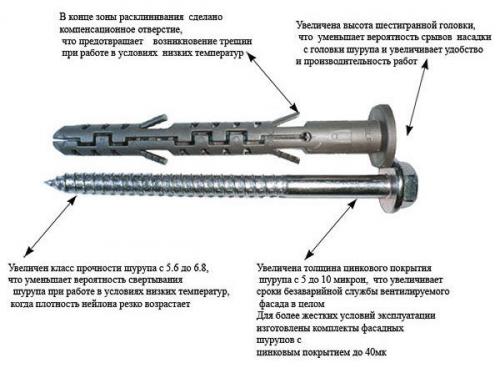

Устройство фасадного анкер-дюбеля

Например, теплоизоляция крепится к фасаду лишь на один клей. Таким образом, держаться она будет только за счет единственного связующего, а если краска и штукатурка начинают отпадать, то вместе с ними со временем отпадет и материал-утеплитель. Но в этом плане фасадный дюбель не имеет «противопоказаний», он позволит достичь максимального сцепления теплоизоляции с поверхностью стены. Фиксация происходит как раз за счет широких «полей» шляпки-тарелки крепежа и прижимного эффекта сердцевины-шурупа.

Крепление утеплителя к стене грибками. Функциональность крепежных элементов

Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:

• механической прочностью;
• устойчивостью к ультрафиолетовому излучению и агрессивной среде;
• выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
• низкой степенью теплопроводности;
• переносить резкие смены температурного режима;
• иметь высокую сцепляемость с материалом базовой поверхности.

Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.

Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.

Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.

Утепление стены с последующим оштукатуриванием

Низкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.
