Виды анкеров для пустотелого кирпича. Разновидности анкеров для пустотелого кирпича

Виды анкеров для пустотелого кирпича. Разновидности анкеров для пустотелого кирпича

1. Клиновой (шпилька). Данная модель используется чаще всего для сквозного крепления тяжелых элементов, таких как спортивный инвентарь, рекламные и информационные щиты, осветительные приборы и др. Анкерный болт забивается в заранее просверленное отверстие, гайка затягивается, происходит размыкание распорного кольца и, как следствие, происходит надежная фиксация металла в стене. Их делают, как правило, из высококачественной стали с оцинковкой, поскольку крепление подвергается большим нагрузкам. Иногда встречаются изделия из нержавеющей стали и цветных металлов, но первые отличаются высокой ценой, а последние рассчитаны на небольшие нагрузки.

1. Забивной. Состоит из распорной латунной гильзы-цилиндра, крепежного элемента — болта произвольной формы (кольцо, крюк) — и фиксирующей гайки. Все части вкручиваются вместе, а потом гайка убирается. Это самый распространенный, востребованный и легкий в монтаже вид анкерного крепления.
2. Складной пружинный со шпилькой. Используется в материалах с пустотами достаточного размера. В просверленное отверстие вводится сложенный пружинный анкер, который раскрывается в пустоте, надежно удерживаясь там своими лепестками. Для окончательной фиксации достаточно затянуть гайку ключом. Такие анкеры характеризуются тем, что не требуют точной глубины сверления и предварительной очистки отверстия.
3. Двойного распирания. Данная модель имеет в своем составе двураспорную шпильку и гильзу, надрезанную посередине и на конце. Такая структура позволяет надежно закрепить необходимые вещи на пустотелых стенах и при этом в несколько раз снизить риск вырывания.
4. Химический, или клеевой. Химический анкер для пустотелого кирпича появился относительно недавно.
   мнению строителей, пустотный материал лучше всего «уживается» с анкерами именно такого вида. Здесь металлическая шпилька с резьбой фиксируется с помощью нейлоновой гильзы и специального химического состава. Состав затвердевает, после чего несущая способность готового соединения выйдет на порядок выше традиционного механического. Химические анкера нашли широкое применение в монтаже козырьков, перил, балконов, мостов. Этот вид крепления отличается устойчивостью к воздействию воды, щелочи и других неблагоприятных факторов. Срок его службы достигает 50 лет.

Чем крепить к пустотелому кирпичу. О видах кирпича

Кирпичные блоки делятся на:

Виды кирпичей.

1. Пустотелые. Они отличаются хорошей прочностью. С помощью подобных изделий выполняются облицовочные работы. Пустоты внутри них составляют от 13 до 50% от общего веса блока. Подобные кирпичи создаются из легкоплавкой глины. Формируется множество одинарных красных кирпичных блоков. Встречаются случаи использования белых силикатных пустотелых блоков.
2. Полнотелые. Из них возводятся здания. Эти кирпичи прочны и долговечны. Основным недостатком кирпичей является то, что они плохо удерживают тепло.

Пустотелый кирпич обладают рядом позитивных особенностей. Они:

• прекрасно удерживают тепло, поэтому здание, обложенное снаружи таким материалом, хорошо сохраняет тепло даже во время зимних холодов;
• пустотелый кирпич является великолепным звукоизолятором: такие блоки прекрасно справляются с различными климатическими условиями, довольно высокими морозами;
• пустотелый кирпич имеет хороший внешний вид, современный рынок стройматериалов располагает широкой гаммой красивых облицовочных кирпичей, которые различаются цветовыми оттенками и фактурой;
• поскольку вес пустотелого кирпича невелик, то не придется заниматься строительством глубокого и прочного фундамента;
• такие блоки стоят меньше полнотелых, соответственно, строительство из пустотелого кирпича обойдется на 1/3 дешевле;
• поскольку пустотелые кирпичи не очень тяжелые, то их легче транспортировать.

О крепежах для пустотелых кирпичей

Крепеж для пустотелого кирпича необходим в тех случаях, когда сквозь блок протягиваются коммуникационные линии. Применяется множество различных практичных видов креплений. Речь идет о:

Крепеж-дюбель является самым бюджетным вариантом крепежа.

1. Крепежах-дюбелях . Они являются самыми распространенными и экономически выгодными сегментами. Дюбель обладает двумя равномерными утолщениями. Благодаря им, изделие обладает нестандартной формой. Наиболее популярный крепеж для пустотелого кирпича называется «бабочкой». В специальные гильзы ввинчиваются особые стопорные шурупы.
2. Крепежах-анкерах . Здесь также имеется пара утолщений. При разработке этого крепежа учитывались все характеристики пустотелых блоков. В основе анкера находится стержень с резьбой. Он имеет длину, достаточную для того, чтобы возводить толстые сооружения. Фиксация обеспечивается пружиной, обеспечивающей качественное крепление.
3. Химических крепежах. Это самый современный и креативный вид крепления для пустотных блоков. Готовое вещество вводится внутрь отверстия. После окончательного застывания анкера сооружение можно считать укрепленным.

Как повесить шкаф на стену из пустотелого кирпича. Выбор крепежа для полок в пустотелом кирпиче

Установка дюбеля в пустотелом кирпиче

Совет: Выбирая крепеж для кирпичной стены, следует учитывать вид кирпича, который был выбран для кладки: пустотелый или полнотелый, его вид, сорт и прочность.

Помимо вида строительного кирпича, на прочность крепления полки влияет способ проведения работ. Например, наиболее популярный метод с помощью перфоратора, в этом случае использовать нельзя.

Совет: При работе с пустотелыми кирпичными перегородками, следует использовать лишь сверление отверстий. При этом необходимо постоянно контролировать процесс, чтобы не появлялись сколы краев и растрескивание кирпичиков.

Особые проблемы создает крепеж для пустотелого кирпича. К нему очень сложно прикрепить тяжелые предметы, что бывает просто необходимо.

Это можно сделать несколькими способами:

• В стене сверлится отверстие, в которое вставляется деревянный колышек и вкручивается шуруп. Этот метод можно использовать, забивая в кирпичную стену небольшое количество гвоздей — один или два;
• При использовании 10 или 20 элементов для монтажа можно применять уголки и крепить их на кирпичную стену, сверху поместив полочку;
• Крепление к стене из кирпича лучше выполнять дюбелями, которые завязываются в узел конкретно в пустоте.

Деревянные дюбеляКрепление в пустотелый кирпичКрепление полки на уголках

Наиболее популярные варианты крепления полок, представлены в таблице:

Вид крепления	Особенности

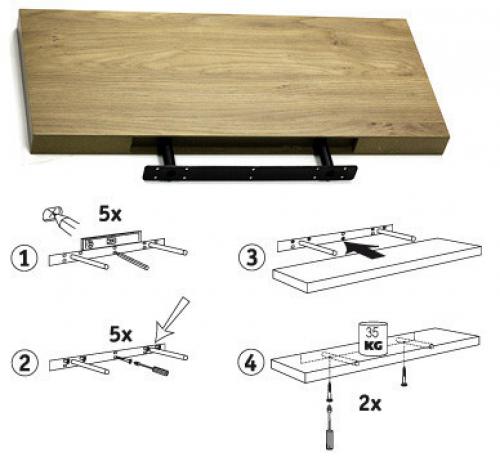

Скрытое, консольное	Преимуществом такого крепления является создание ощущения, что полка не подвешена, а лишь приклеена к стене. В этом случае вся масса распределена на консоли, представляющей собой металлические стержни на пластине, закрепленной к стене. При этом: Стержень расположен в толще полки и удерживает общую массу самой конструкции и предметов, которые размещены на ней; Длина стержня зависит от ширины полки; Размер консоли выбирается меньше ширины доски для полки на 2 — 5 сантиметров.

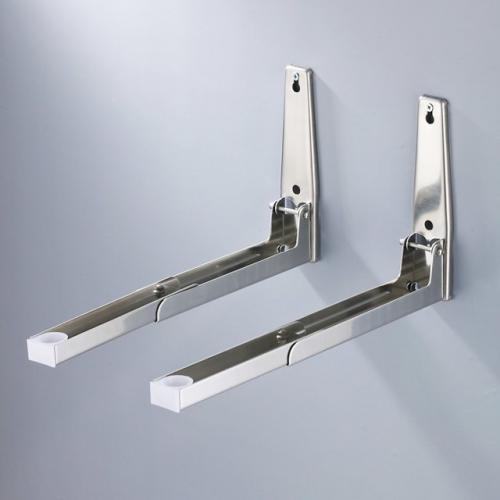

На кронштейнах	Для изготовления кронштейнов используются самые разные материалы от обычной пластмассы до цветного металла, или даже камня, но цена их будет более высокой. На кронштейн устанавливать полку очень легко. Кронштейн выбирается по величине его грузоподъемности. Обычно, полка, длина которой 1 метр, а ширина до 600 мм, выдерживает нагрузку до 40 кг.
На петлях	Петли позволяют быстро устанавливать, или снимать полку с анкеров. А их размеры могут уменьшать или увеличивать грузоподъемность конструкции.
На полкодержателях для моделей из стекла	Оригинальное решение – крепление стеклянной полки на специальных приспособлениях, размеры которых соответствуют толщине стекла. Для их изготовления используются алюминий или его сплавы, что делает крепление легким, но достаточно прочным. На фото представлены стеклянные полки, закрепленные на кирпичной стене в специальных держателях.

Дюбель для кирпича пустотелого, установка и крепёж

Не секрет, что установить крепление на пустотелом кирпиче достаточно проблематично. В этом случае, поможет специальный дюбель для кирпича пустотелого, благодаря которому задача из сложных переходит в категорию простых.

Искусственный и природный камень, кирпич и бетон отличаются высокой твёрдостью и плотной структурой. Однако в современном строительстве всё чаще применяются пустотелые кирпичи.

Их используют при ремонтных и строительных работах. Пустотелый кирпич - материал хрупкий, при неправильном обращении быстро крошится.

Поэтому сейчас очень актуально надёжное крепление предметов на разнообразных строительных конструкциях с помощью дюбеля для кирпича.

А долговечность формируемого соединения и его высокую надёжность, может обеспечить крепёжный элемент. Тем более, когда он правильно подобран по множеству параметров, в том числе и размерам. Это обеспечит его срок нахождения под нагрузкой.

Дюбель для кирпича пустотелого

Визуально имеет цилиндрическую форму, напоминая пробку с отверстием. Его корпус расширяется при вкручивании винта в поверхность.

Это приводит к его надёжному закреплению в стенках отверстия. Оснащён специальной манжеткой, соответствующей винтовой шляпке, не позволяет гвоздю или шурупу провалиться внутрь дюбеля.

Разновидность дюбелей

Анкерный крепёж используют для пустотелых или пористых кирпичных стен. Завинчивание в кладку кирпича происходит в виде узла, с расширением конца. Внутри пустот, образовавшаяся гайка надёжно закрепляет любой предмет.

Гвоздевые дюбеля небольших размеров используются под обшивкой финишного материала для закрепления реек.

Дюбеля-зонтики применяются для крепления теплоизоляции. Металлический или пластиковый гвоздь вбивают в предварительно установленный зонт в утеплитель. Дюбеля для кирпича и бетона используют при нагрузках в несколько тонн.

Крепеж из металла используются для монтажа подвесных потолков. Поскольку пластиковые, во время пожара, могут расплавиться и привести к обрушению потолка.

Достоинства дюбелей

Поскольку их конструкция оснащена усами и шипами, которые не позволяют им прокручиваться:

• Очень практичны в использовании.
• Выдерживают большие нагрузки.
• Применяются снаружи и внутри здания.

Особенности и советы

Перед сверлением необходимо точно установить материал стены. Для этого в безударном режиме, победитовым сверлом, в стене медленно делают пробное отверстие.

Важно удержать дрель строго перпендикулярно. Мягкость материала определяется затраченными усилиями. Если сверление происходит с попеременным усилием: то легко, то туго, то вы имеете дело с пустотелым кирпичом.

Дополнительно материал можно установить по цвету пылевого отверстия:

• Красная – кирпич.
• Мукообразная, крупнозернистая и мягкая свидетельствует о пенобетоне.
• Пескообразная белого цвета признак силикатного кирпича.
• Мукообразная, белая или светло-серая указывает на бетон.

Обязательный параметр при подборке дюбелей – прогнозируемая нагрузка. Крепежи с глубиной минимум 85 мм используют при установке тренажёров. Поэтому учитывая размер отверстия, подбирают такого же размера дюбеля.

Монтажная инструкция

Механические воздействия на швы между кирпичами могут вызвать крошение стены, поэтому лучше вместо перфоратора использовать дрель.

Удары перфоратора приводят к разрушению кирпича. Повреждённое место усложняет дальнейший монтаж дюбеля. Нужно проявить максимальную аккуратность, для создания отверстия нужного размера и ровной формы, в крошащейся стене. Чтобы не вызвать растрескивание пустотелого строительного материала, необходимо полностью отказаться от сверления ударным методом.

Последовательный алгоритм монтажа

Используя карандаш или ручку, отметьте место для будущего отверстия.

Для большего удобства сверления необходимо с помощью ножа или гвоздя сделать небольшое углубление.

При подборе сверла учитывайте, что дюбель должен входить немного туговато, с небольшим усилием. Если планируется использование крепежа диаметром в 9 мм, то диаметр отверстия должен быть таким же.

Глубина отверстия должна соответствовать длине крепления. Дополнительно убедитесь в соответствии размеров шурупа и дюбеля. Поскольку ненадёжная установка дюбеля может привести к его выпаданию, под тяжестью груза.

Расположите дрель строго перпендикулярно и в безударном режиме медленно сверлите до глубины в 1 см. Для дальнейшего сверления до нужной глубины можно увеличить обороты.

При отсутствии упора-ограничителя на дрели, для контроля глубины сверления на сверле ставится отметка необходимого размера отверстия. Для этого приложите к сверлу дюбель и пометьте на сверле меткой или лентой его размер.

Установка дюбеля

Готовое отверстие очищают от строительного мусора: кусочков кирпича, пыли. Для очищения можно использовать пылесос или карандаш, двигая его наружу и внутрь.

Аккуратно забивается молотком дюбель в отверстие. В случае повреждения дюбеля его нужно заменить. Для крепления шкафа на крепёжные петли оставляют зазор в 2 мм при завинчивании шурупа. Для других креплений полностью забивается или закручивается гвоздь или шуруп при креплении реек обрешётки.

Дюбель для пустотелого кирпича. Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

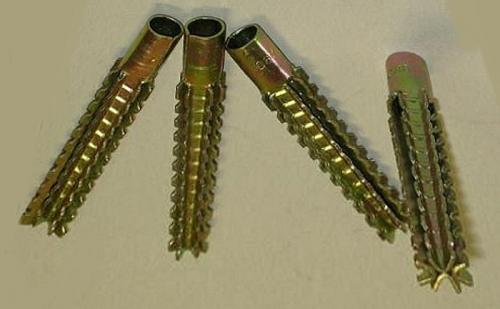

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

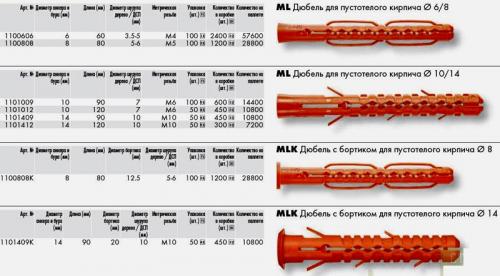

Некоторые разновидности универсальных дюбелей (нажмите для увеличения). Показать весь многочисленный ассортимент просто невозможно

Дюбель, предназначенный для бетона, работает совершенно по другому принципу и может быть использован только для монтажа в твердых полнотелых материалах. Такой дюбель с натягом забивается (поэтому его часто и называют гвоздем) в предварительно подготовленное отверстие. Если же крепеж для бетона попытаться зафиксировать в кирпичной стене, во внутренней структуре которой имеется множество воздушных полостей, то можно просто разрушить посадочное отверстие. Даже если такой дюбель металлический и имеет значительную длину, вы все равно не добьетесь его надежной фиксации в кирпиче или в любом другом пористом, пустотелом и не слишком прочном материале.

Учитывая все вышесказанное, следует очень ответственно подходить к выбору крепежных элементов для конструкций, изготовленных из различных материалов, отличающихся как своей твердостью, так и особенностями внутренней структуры. Разобраться в том, для чего предназначен тот или иной крепеж, помогает маркировка, наносимая производителями на упаковку подобных изделий.

Анкер для кирпича. Виды

Анкерные крепежи для кирпичных строений отличаются как размерами, так и конструктивными особенностями. Они определяют сферу применения болта и придают ему некоторые свойства. Чтобы достичь лучшего качества крепления, к выбору крепежных элементов нужно относиться с особой ответственностью.

Для кирпичной стены используются следующие разновидности болтов:

1. Забивные.
2. Клиновые.
3. MSA.
4. Двухраспорные.
5. С кольцом в верхней части.
6. Функционирующие по методу химического крепления.

Перечисленные варианты отличаются разными преимуществами и могут применяться для отдельных строительных задач.

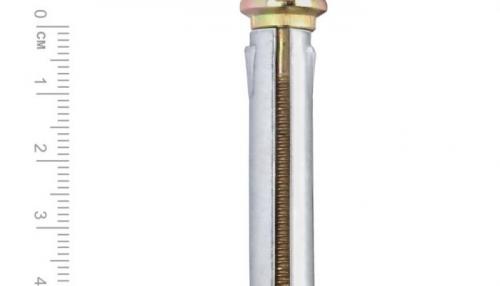

Рамные

Рамные анкерные элементы пользуются большим спросом из-за своей надежности и доступности. Однако в продаже предлагается большое количество низкокачественных аналогов, не гарантирующих хорошего крепления. Чтобы избежать неправильного выбора, следует обратить внимание на такие нюансы:

• Материал изготовления крепежа. В большинстве случаев болты изготовляются из высокопрочной стали и латуни. Выбирая элемент по материалу, важно учитывать сферу его применения.
• Длина шпильки. Ее определяют с учетом выполняемых задач.
• Качество втулки. Такой критерий выбора является одним из самых важных, поскольку от него зависит, как долго сможет удерживаться предмет на стене из кирпича. Минимальная толщина должна составлять не меньше 0,8 мм. При использовании более тонких изделий крепление будет недостаточно прочным.

Длина и диаметр рабочей области определяется по некоторым стандартам: классический отсчет предусматривает размер 8х72 мм (первое число указывает на диаметр втулки, а второе — на длину шпильки). Максимально допустимые значения составляют 8х172. Реже задействуются крепежи с толщиной втулки 10 мм. Они эффективны для закрепления крупногабаритных изделий, весящих больше 10 кг.

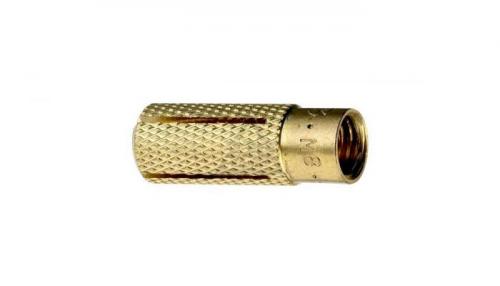

Забивной анкер

Такие болты появились намного раньше, чем другие разновидности. Они будут эффективными при навешивании изделий на постройку из полнотелого кирпича. Для использования этого анкера выполняется подготовка места в стене, а потом закрепление распорной детали. Дальше фиксируется резьбовой элемент.

Стержни двойного распора

Двухраспорный анкер оснащен распорной втулкой. Она способна разжиматься в 2 местах, обеспечивая максимальную надежность фиксации в стене. 1 распорный элемент соединяется с твердой поверхностью кладки, что гарантирует повышенную степень крепления.

Для производства двухраспорных анкеров используется оцинкованная сталь. В верхней части элемента находится шайба и крепежная гайка.

На клеевой химической основе

Химический анкер для кирпича обеспечивает повышенную прочность фиксации, поскольку он предусматривает использование химического клея. Из всех перечисленных типов крепежа этот вариант обладает максимальной надежностью. Используемый клей способен полностью заполнить зазоры.

Особенности монтажа предусматривают соблюдение таких правил: в сооружении проделывается место под крепление болта и тщательно очищается от строительного мусора. Дальше следует закрепить капсулу с клеевым составом и закрепить анкер.

Чтобы клеевой состав окончательно застыл, необходимо придерживаться инструкции и давать время для засыхания. Оно определяется спецификой раствора и температурными условиями. Ведущие производители указывают оптимальный интервал на упаковке.

Крепеж MSA

Такие элементы изготовляются из высокопрочной латуни. Внешняя часть отличается наличием гильзы с крупной насечкой, которая обеспечивает плотность фиксации. Допустимый диаметр внутри гильзы варьируется от 8 до 10 мм.

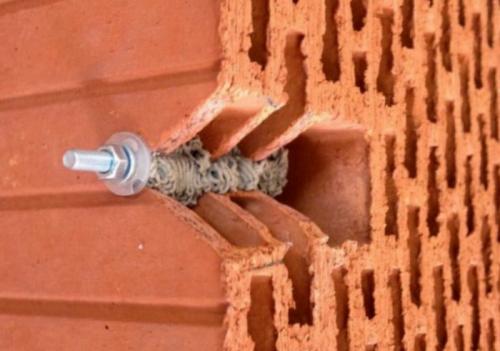

Химический анкер для пустотелого кирпича. Сферы использования

Химический анкер, который имеет и несколько других названий (жидкий дюбель, инжекционная масса, вклеивающий анкер и др.), является оптимальным вариантом в тех случаях, когда необходимо надежно зафиксировать различные конструкции в «рыхлых» строительных материалах – газобетоне, пустотелом и пористом кирпиче, пенобетоне и др.

Объясняется это тем, что жидкая клеевая масса, используемая при монтаже такого анкера, проникает во все поры газобетона и пенобетона, внутренние полости пустотелого кирпича, а когда полимеризуется, формирует надежное соединение металлического болта с материалом, из которого изготовлена стена, пол или потолок строительной конструкции. Анкеру химического типа практически нет альтернативы, если необходимо обеспечить надежное крепление габаритных и тяжелых предметов на строительных конструкциях из пустотелых материалов.

Монтаж дорожных ограждений на химические анкера

За счет того, что клей, используемый в таких крепежных элементах, не расширяется при затвердевании и, соответственно, не вызывает расклинивающих и распирающих нагрузок, химический анкер может быть эффективен для крепления различных предметов на конструкциях из бетона, газобетона и других материалов, которые имеют небольшое поперечное сечение.

О том, что соединения, полученные с использованием химических анкеров, обладают высочайшей надежностью, красноречиво свидетельствует тот факт, что такие крепежи успешно применяют для монтажа мостов, балконов и других ответственных конструкций из бетона и других строительных материалов.
