Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.

Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.

Перекрытия из ЖБИ плит -один из наиболее экономичных вариантов

Для выполнения перекрытия используются панели различной конструкции и размеров:

• гладкие, длина которой составляет 6 м.Толщина гладких плит в зависимости от исполнения 20 см;
• ребристые, длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не больше 30 см.

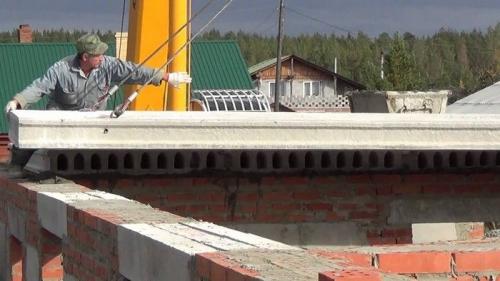

Укладка осуществляется на спланированную поверхность газобетонных стен. На торцевую плоскость ложится тонким слоем цементная смесь.

Достоинства сборного варианта:

• ускоренные темпы монтажных работ;
• увеличенная надежность конструкции;
• продолжительный срок эксплуатации;
• повышенная нагрузочная способность;
• высокие шумоизоляционные показатели;

Минусы конструкции:

• невозможность выполнения работ без грузоподъемного оборудования;
• необходимость подбора панелей в соответствии с габаритами строения;
• дополнительные затраты на транспортировку тяжелых изделий.

Для повышения теплоизоляционной и шумозащитной внутренней полости в плитах заполняют минеральной ватой.

Современные межэтажные перекрытия. Перекрытия в доме: виды и особенности

Перекрытия выполняют функцию увеличения несущей способности и разграничения строения на этажи. Есть три вида перекрытий: чердачные, межэтажные и цокольные. Перекрытия могут выполняться из разных материалов, дерева, метала и бетона, выбор материала должен зависеть от особенностей строения. В данной статье мы рассмотрим их особенности.

Требования

Любые перекрытия должны соответствовать следующим критериям:

• Теплоизоляция – нужна при разделение отапливаемых этажей с неотапливаемыми.
• Прочность – должна соответствовать особенностям эксплуатации и хорошо распределять нагрузку на несущие стены.
• Пожаростойкость – определят, сколько времени конструкция может сопротивляться пожару, сохраняя свои характеристики.

Для того, чтобы вы легко смогли выбрать именно для себя подходящие перекрытия, далее мы рассмотрим основные виды перекрытий, их плюсы и минусы.

Какие есть типы перекрытий

Чаще всего в частном домостроительстве применяют следующие перекрытия:

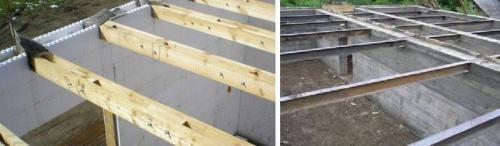

• Балочные – несущими элементами выступают балки из дерева или металла. Пространство между балками заполняют теплоизоляцией и звукоизоляцией.



• Безбалочные – выполнены их однородных материалов. В данный раздел входят перекрытия монолитные и из бетонных плит.



Расчет толщины перекрытия делается на основе предполагаемой нагрузки. Перекрытия чердачные делают из расчёта нагрузки 100 килограмм на квадратный метр, а межэтажные – примерно на 200 килограмм.

В частных домах часто используются облегченные плиты перекрытия типа 1,6ПБ, 3,1ПБ и ПНО, толщина которых в пределах 16 сантиметров, и обычные плиты ПБ и ПК, толщина которых достигает 22 см.

Плиты с обозначением ПБ производят без применения опалубки, эта более новая технология, а плиты ПК делают с применением опалубки.

Перекрытия без балок

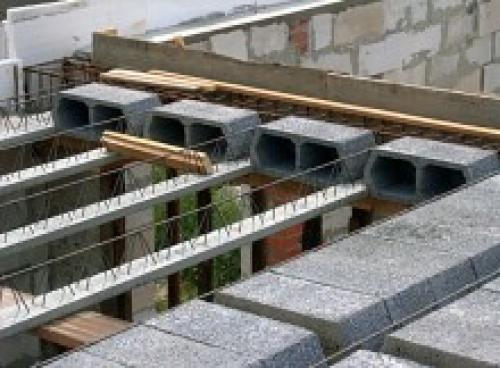

Безбалочные конструкции имеются трех видов: монолитные, сборно-монолитные и сборные . Монолитные перекрытия заливают непосредственно на месте монтажа и ждут застывания раствора до 4 недель. Сборно-монолитные – на специальные балки устанавливаются блоки, после чего вся конструкция заливается бетоном в армирующей сеткой. Сборные – плиты устанавливаются на несущие стены и скрепляются между собой арматурой.

Перекрытия монолитного типа

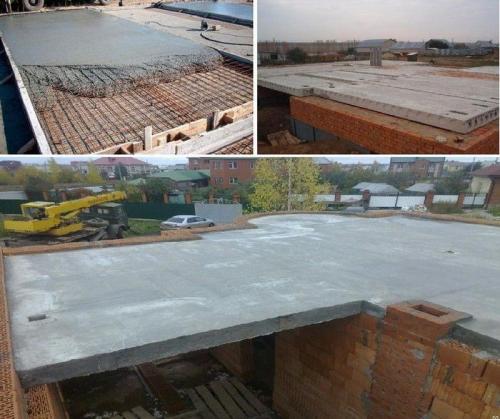

Перекрытие монолитного типа сооружается прямо на месте перекрытия и имеет вид цельной бетонной конструкции. Опалубка заливается бетоном с двумя армирующими сетками, толщина такого перекрытия может достигать 25 сантиметров.

Работа делается в 3 этапа:

1. Создается опалубка, которая стоит на нижнем перекрытии.

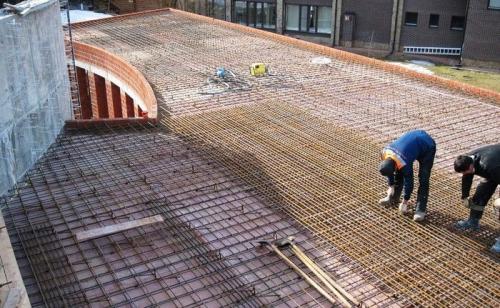

2. Делают и устанавливают сетку из арматуры с сечением до 12 мм.
3. Опалубка заливается бетоном.

Рассмотрим преимущества монолитного перекрытия:

• Не нужно заказывать подъёмную технику для подъёма тяжелых плит.
• Можно перекрыть пролёт любой формы и сложности.
• Лучшая прочность по сравнению с плитами.

Однако не стоит забывать и о недостатках, в этом случае они явные. Вес конструкции гораздо больше, чем у пустотных плит, что увеличивает нагрузку на несущие стены. Стоимость почти на треть выше, чем перекрытия их плит. Значительно увеличивается срок возведения всего здания, ведь полного застывания монолитного покрытия нужно ждать 4 недели, согласно всем требованиям.

Сборные перекрытия

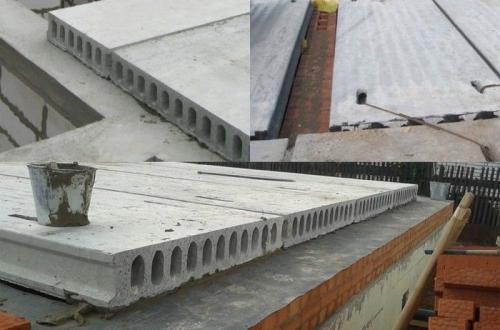

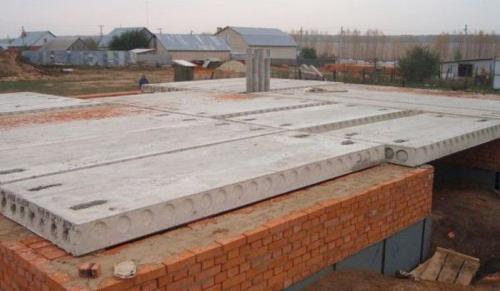

Сегодня самым популярным и востребованным материалом при перекрытии пролетов здания считаются пустотные плиты. Укладка плит, при наличии техники, производится очень быстро, плиты укладывают вплотную, а щели замазывают раствором. Можно не переживать за прочность полученной конструкции, так как все материалы выпущены на заводе и соответствуют всем ГОСТам.

Плюсы:

• Не нужно долго ждать, пока раствор полностью затвердеет.

Как сделать перекрытие между этажами. Основные требования к перекрытиям между этажами

Перекрытия образуют этажность здания

Перекрытие — это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали — 0,25%.
3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
6. Сочетание массы и толщины конструкции должно быть оптимальным.

Перекрытие между этажами толщина. Описание сплошной конструкции

Монолитное перекрытие – это плита произвольных габаритов, определенных принятым проектом, и изготовленная прямо на строительном объекте. Монолит имеет прямоугольную или квадратную форму . Он состоит из бетонного состава, залитого на армированные прочные прутья крепкой марки стали, уложенной и сваренной в виде сетки.

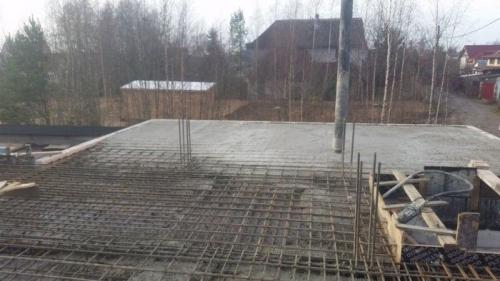

Чтобы получить монолит, на размеченный участок постройки устанавливают опалубочную форму, в которую закладывают армировку, а затем заливают и трамбуют сверху бетонную смесь, оставляя ее до полного застывания (высыхания).

Получившаяся плита для перекрытий должна иметь толщину не ниже 8 (см), по стандартам 12-20 (см), и опираться на конструкционные (несущие стены). Опалубку для создания монолита формируют из дерева, фанеры, вспомогательных балок из не коррозированного металла. Иногда для перекрытий используют стойки, а арматурный каркас могут складывать из нижнего слоя, а также поддерживающего.
Полученная горизонтальная конструкция подойдет для всех типов жилых и промышленных зданий . Прочность, жесткость и плотность поверхности равномерно распределяет нагрузку. Монолит невосприимчив к вибрациям и механическим воздействиям, что делает его незаменимым в сейсмически активных регионах. Бетонные поверхности хорошо отталкивают воду и не относятся к самовоспламеняющимся и пожароопасным.

С монолитом удобно работать, а с помощью строительного инструмента обустраивать различные коммуникации. Используемые марки цемента для бетона – М300, 400, 500, щебень, песок и вода.

Толщина бетонного перекрытия 200 (мм) использует прутья 12 (мм), сваренные между собой в сетку с ячейками 200 х 200 (мм). Стандарты нагрузки, которые может принять монолитная поверхность, составляют 150 кг/м².

Монолитные перекрытия считаются нужными строительными элементами при возведении сложных архитектурных конструкций, с особенными параметрами с особенными параметрами конфигураций. Кроме того, они идеальны для фундаментов, создания кровли и пролетов между этажами.
