Крепление деревянных балок к стене из газобетона. Межэтажное перекрытие

Крепление деревянных балок к стене из газобетона. Межэтажное перекрытие

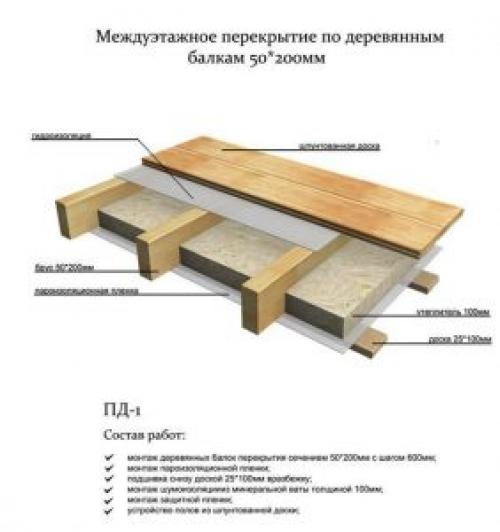

Составляющие межэтажного перекрытия: деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.

Деревянные балки необходимо укладывать перпендикулярно длинной стороне дома. Расстояние между балками зависит от ширины пролета и от нагрузки на еденицу площади и составляет  60, 80, 100 или 120 сантиметров. Чем меньший пролет, тем больший можно делать шаг.

Опорной зоной для балок служит армированный пояс, выполненный по несущим стенам из газобетона. Зона опирания должна составлять не менее 150 мм. Крайние балки необходимо зафиксировать и, выполняя контроль горизонтального уровення и параллельности, закрепить остальные, направляясь внутрь.

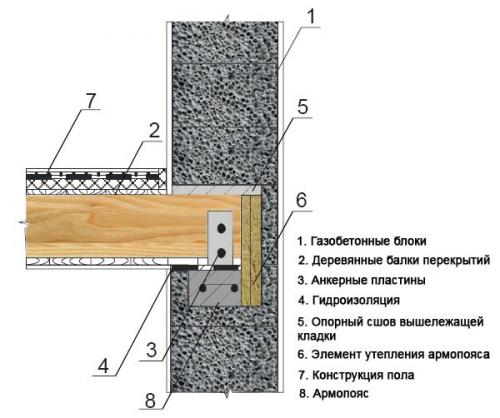

Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие.

Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги. Деревянные балки обязательно необходимо защищать от появления грибка и насекомых, а также от возможного возгорания. Для этого боковые стороны и торец балок покрывают, биозащитными антисептиками и огнезащитными средствами.  Не рекомендуется обрабатывать торцы балок маслянистыми антисептиками так как они ухудшают испарение влаги.

На боковые грани, конца балки, которые находятся в нише (за исключением торца), наносится битумная мастика и плотно обматывается рубероидом. Если используются самоклеющие мембраны, балку следует загрунтовать и выполнить обмоточную гидроизоляцию.

Для избегания образования точки росы в теле балке, что приведет к ее увлажнению и появлению грибка, в нишу кладется теплоизоляция.

Для обеспечения паропроницаемости узла сопряжения балка-стена, предотвращения конденсации влаги в опорной части балки и ее гниения, зазор между боковыми поверхностями балки и стенками ниши, заполняется пенополителеновым жгутом и герметиком (можно использовать акриловый, силиконовый, полиуретановый).

Между крайними балками перекрытия и стеной должен оставаться зазор 2 см -4 см., примыкания вплотную быть не должно. Зазор следует заполнить минеральной ватой.

Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку. Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.

Следующий шаг — это укладка наката и утеплителя. К боковым поверхностям балок закрепляют бруски (50х50 мм.) и на них укладывают щиты из досок 50х150 мм. Снизу выполняют подшивку перекрытия (гипсокартоном, ДСП, доской и т. п.). На накат укладывают утеплитель, который будет выполнять и роль звукоизоляции. В качестве утеплителя рекомендуется использовать маты из минеральной ваты, толщиной от 100 мм. После этого на балки укладывают лаги с шагом 500-700 мм, а сверху доску пола. Между настилом и полом оставляют вентиляционный зазор, для циркуляции воздуха.

Опирание деревянных балок на газобетон. Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

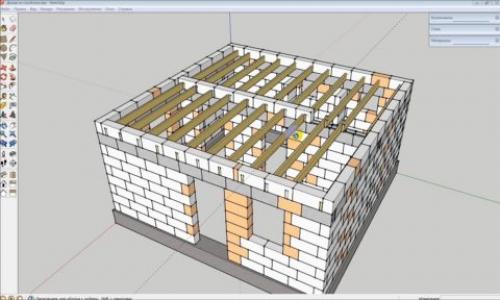

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

• Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
• Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

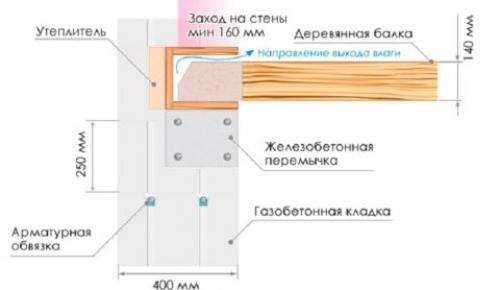

Схема монтажа балки

• Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать».

• Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

• Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.

Перекрытие второго этажа в доме из газобетона. Перекрытия в домах из газобетона

• железобетонные плиты;
• газобетонные плиты;
• деревянные или металлические балки.

Плитные перекрытия

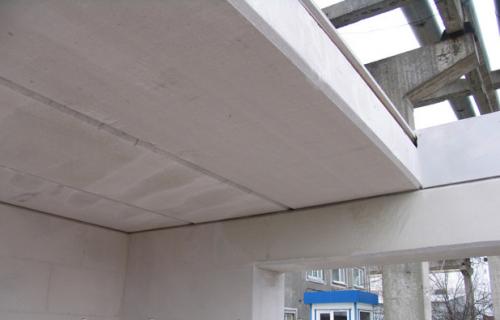

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

• быстрый монтаж;
• хорошая шумо- и теплоизоляция;
• высокая несущая способность;
• доступная стоимость.

Недостатком можно считать необходимость использования крана для установки плит и сравнительно большой вес.

Монолитные перекрытия

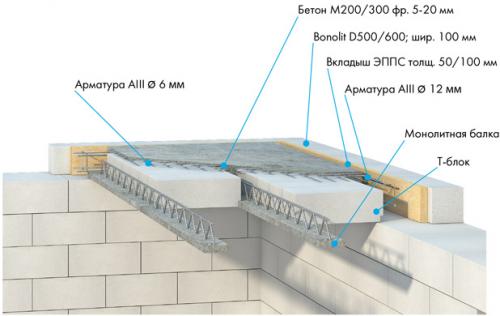

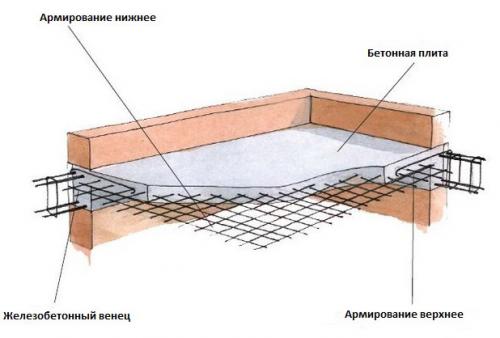

Устройство монолитного перекрытия

Перекрытия по балкам

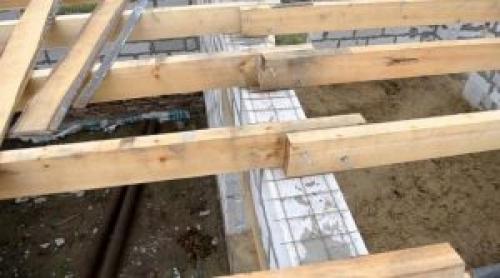

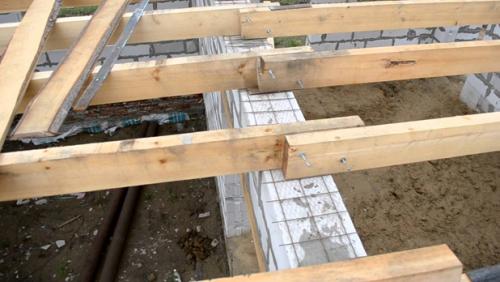

Пример деревянного перекрытия в доме из газоблоков

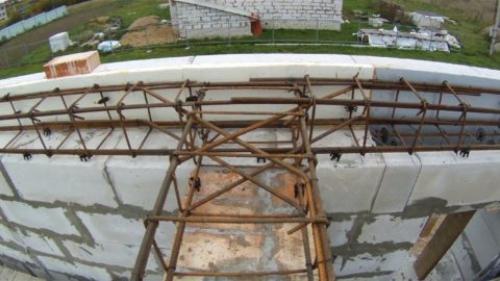

Изготовление армопояса

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Монолитное перекрытие в доме из газобетона

К преимуществам монолитной конструкции можно отнести:

Монолитные конструкции в доме из газосиликатных блоков помимо плюсов имеют и ряд недостатков. К ним можно отнести:

Чердачное перекрытие в доме из газосиликатных блоков

Особенностью устройства чердачного деревянного перекрытия в газобетонных домах в отличие от межэтажного является отсутствие укладки пола по балкам в большинстве случаев. Кроме моментов, когда чердак будет применяться, как жилые комнаты.

Перекрытие первого и второго этажа в доме из газобетона

Обычно на втором этаже размещаются тяжелая мебель, спальни, часто двигаются люди. Поэтому нужно тщательно рассчитывать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите на фото.

Выбираем лучшее перекрытие для газобетонного дома: советы эксперта

Какое перекрытие лучше для газобетонного дома? Или какое надежнее? Такими вопросами часто задаются люди, планирующие построить дом из газобетона. Однозначного ответа на них не существуют. Но можно выделить основополагающие моменты.

Устройство перекрытия с использованием деревянных балок

Опирание деревянных балок на газобетонные стены

Основным несущим элементом такой конструкции является деревянный брус, который передает полезную нагрузку и нагрузку конструкции перекрытия на стены. Существует три варианта устройства деревянных перекрытий в доме:

• балочное;
• ребристое;
• балочно-ребристое.

• 75 на 100 мм при пролете 2 м;
• 75 на 150 мм при пролете 2,5 м;
• 75 на 200 мм – 3 м;
• 100 на 200 мм – 4-4,5 м;
• 125 на 200 мм – 5м м;
• 150 на 200 мм – 6 м.

Если шаг балок больше, значения следует увеличить.В общем случае пирог чердачного перекрытия выглядит следующим образом:

• несущие балки;
• лаги;
• дощатый настил;
• чистый пол.

• битумную мастику;
• рубероид;
• толь (устаревший материал);
• гидроизол;
• линокром.

Балка не должна быть закреплена жестко. Иногда для этого на торце предусматривают скос под углом 70 градусов.

Для равномерного распределения нагрузки под места опирания балки устанавливают небольшие деревянные пластины. Они должны быть шире, чем несущий брус.

Деревянные межэтажные перекрытия. Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

• Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
• Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
• На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
• Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
• Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

• Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
• Низкая огнестойкость (без специальной пропитки);
• Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

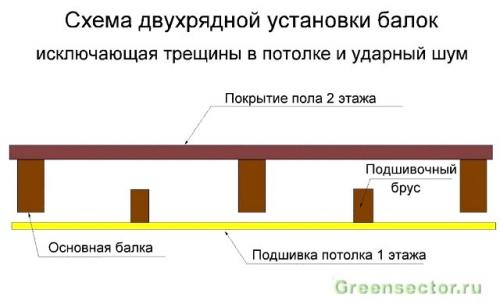

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

Балки перекрытия на газобетон. Перекрытия из железных балок

Современные дома из газобетона перекрываются и металлическими балками. Способ пользуется популярностью за счет того, что позволяет сделать прочное и надежное перекрытие при большой длине между несущими стенами. Но важно понимать, что несмотря на любую обработку, металл со временем портится, как минимум, покрывается ржавчиной, теряя эксплуатационные характеристики.

Побитые коррозией балки требуют быстро теряют свои эксплуатационные свойства Источник dc-region.ru

Как крепятся деревянные перекрытия

Для правильного крепления деревянных блоков, в газобетонных стенах формируются специальные открытые или закрытые гнезда. Также надо быть уверенным, что древесина сможет «дышать», для чего конец каждой балки срезается под углом в 60-75 градусов. Срез тщательно обрабатывается антисептическими средствами.

Тот конец балки, который обрабатывался антисептиком (за исключением срезанного края), впоследствии следует обмотать рубероидом или другим гидроизоляционным материалом. Кроме защиты древесины это делается еще и чтобы балка, плотно «сидела» в гнезде.

С точки зрения теплоизоляции, гнезда – самые слабые места перекрытия второго этажа в доме из газобетона. Поэтому они дополнительно утепляются, для чего подходит минеральная вата или пенополистирольные пластины.

Способы заделки балок в стенах; обработка концов балки защищает от образования конденсата и гниение материалов Источник sdelaipotolok.com

Полностью обработав, обмотав и установив балку, необходимо дополнительно осмотреть гнезда – в них могут быть трещины, которые надо перекрыть специальными растворами и герметиками, чтобы не пустить в гнезда влажный и теплый воздух. В любом случае дополнительная защита гнезд лишней не будет и продлит срок службы балок.

Дома из зимнего леса – вся правда о преимуществах зимней рубки для строительства домов

Крепление монолитного перекрытия

Перед сооружением перекрытия делается армопояс, так как газобетонные блоки – хрупкий материал, который легко лопнет под нагрузкой. Под армопояс следует соорудить деревянную опалубку, повторяющую контур стен. Важно, чтобы она была цельной, то есть не прерывающейся. После этого армопояс заливают раствором бетона.

Подготовка армопояса под перекрытия Источник banya-ili-sauna.ru

Прежде чем приступать к сооружению опалубки, для нее потребуется установка подпорок. Как правило, на этом этапе используются подставки из стали. Важно ровно установить подпорки, без погрешностей, так как последствия могут стать причиной больших сложностей. Чтобы выровнять подставки удобно использовать строительный уровень. Одна стойка выдерживает нагрузку в 300-500 кг.

Применение строительного уровня поможет уложить балки без перекосов Источник lestorg32.ru

После укладываются поперечные балки (начинать можно как сверху, так и снизу, пришивая к подпоркам). На следующем этапе устанавливается арматурная сетка. В первую очередь прокладываются кабеля, так как если сначала залить бетон, их проложить уже будет проблематично. На этом же этапе монтируются трубы для вентиляции и оставляется не залитый участок, где будет лестница между этажами. Для связывания арматуры подойдет проволока, после чего конструкцию заливают бетоном.

Отталкиваясь от объема бетономешалки, бетон изготавливают по следующей пропорции :

• Цемент – 7 литров;
• Песок – 15 литров;

Заранее подготавливается участок, куда впоследствии выливается готовая смесь. Само монолитное перекрытие должно иметь толщину от 150 до 300 мм. Чтобы смесь полностью затвердела, достаточно выждать несколько дней. Если перекрытие делилось на участки, то используемые балки, при помощи которых оно отделялось, должны быть удалены.

Опирание деревянной балки на стену. Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Важно!

Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

1. Экологичность, так как дерево — это возобновляемый натуральный материал.
2. Небольшая масса.
3. Низкая теплопроводность по сравнению с бетонными конструкциями.
4. Невысокая цена по сравнению с другими видами перекрытий.
5. Большой ассортимент в выборе.
6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
3. Горючесть (натуральные материалы легко воспламеняются).

Важно!

Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.

Теперь рассмотрим бетонные перекрытия и их недостатки:

1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме .
